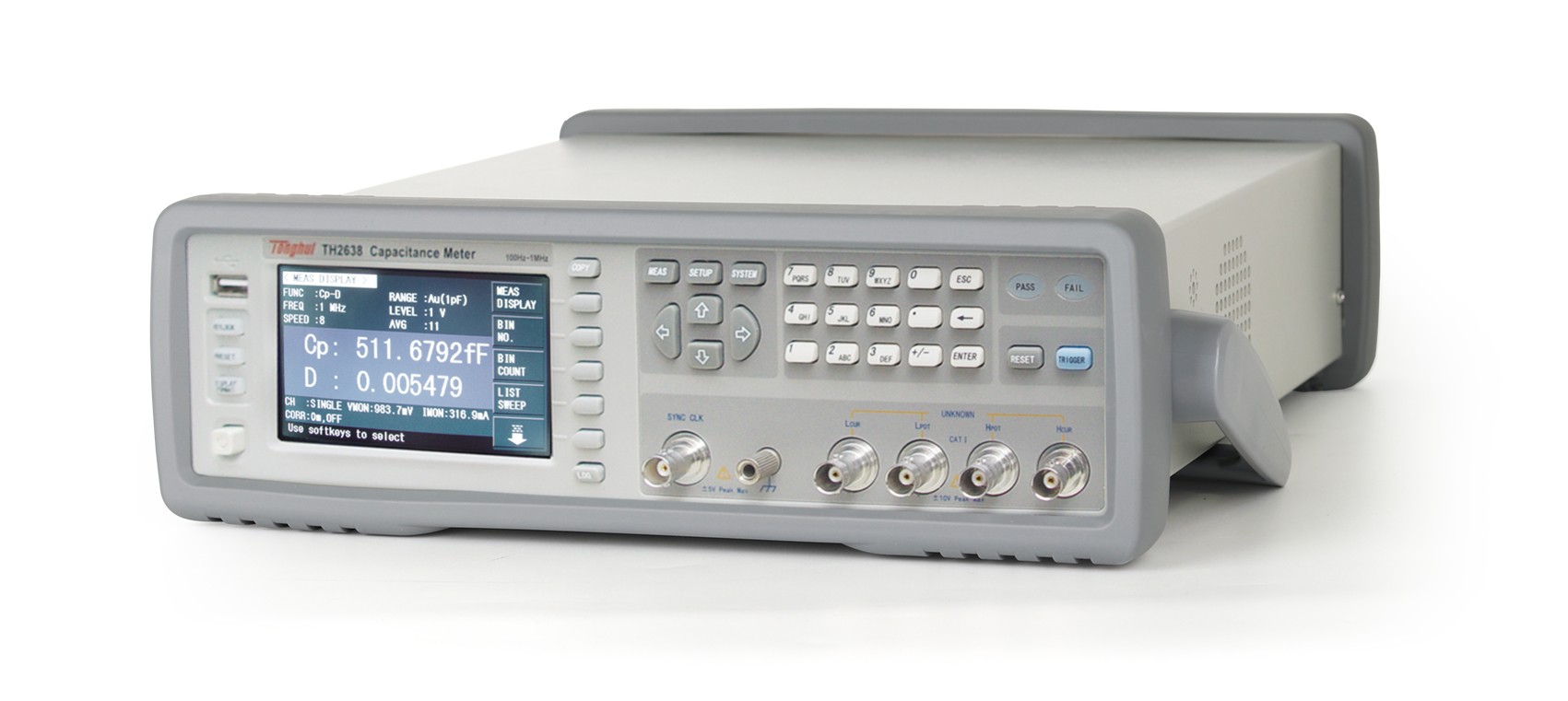

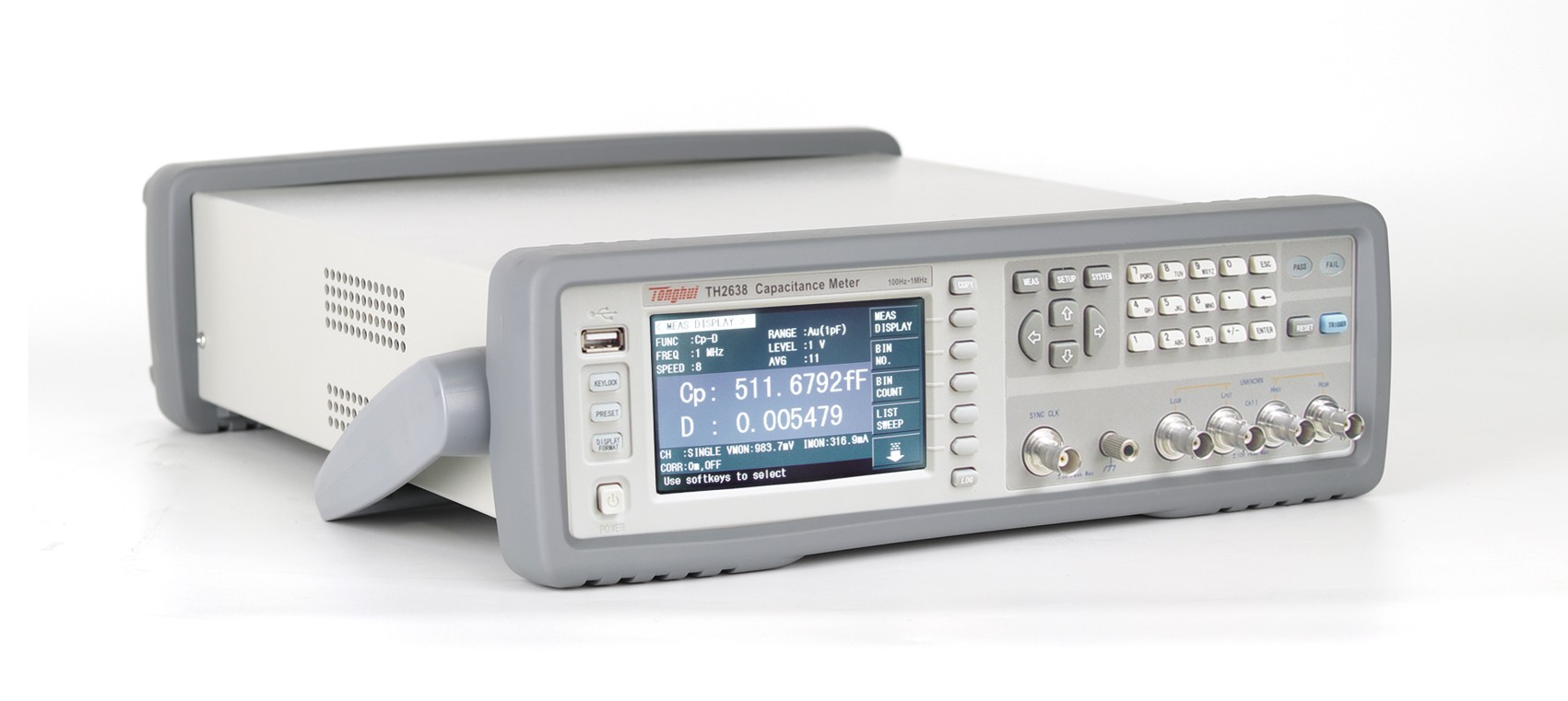

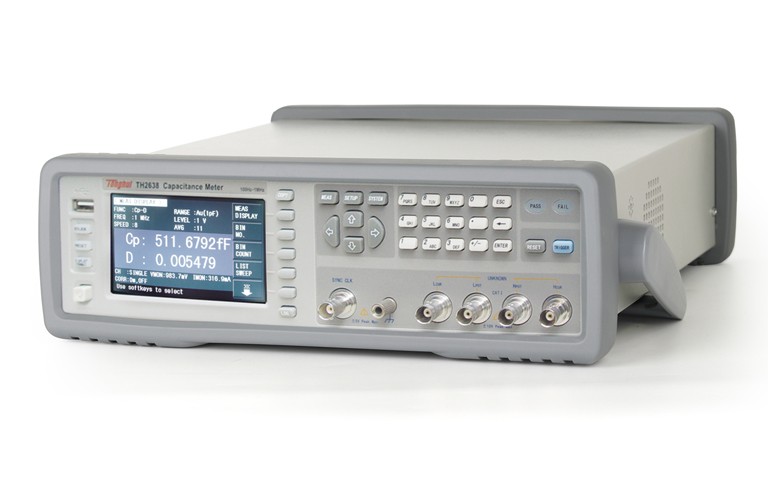

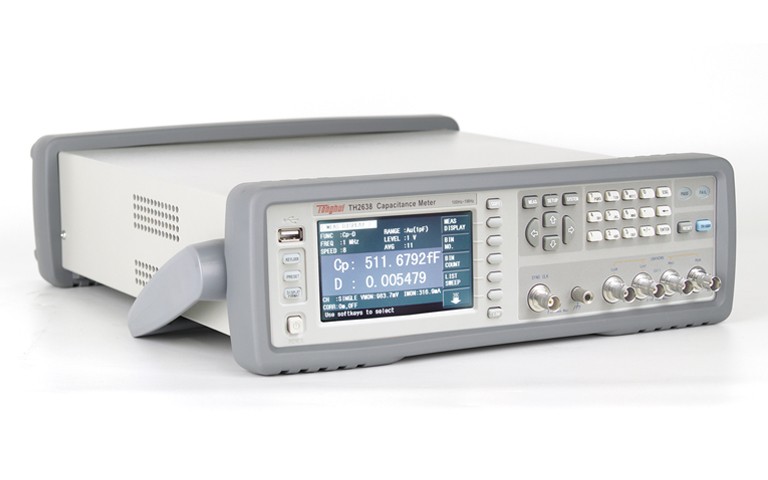

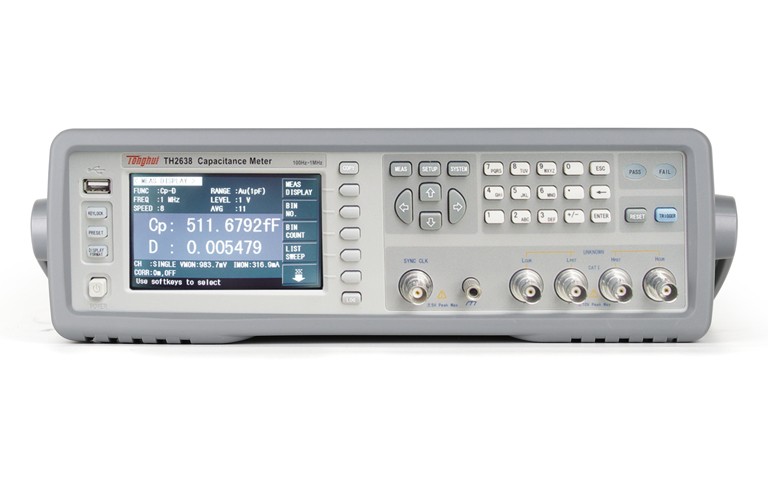

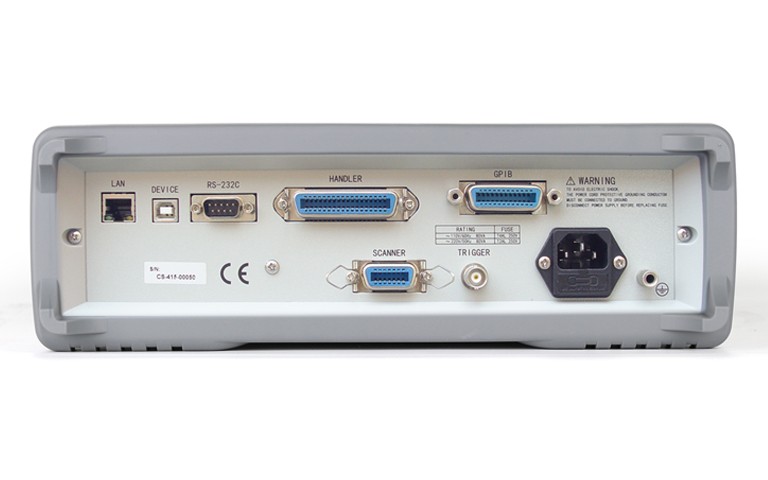

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。
TH2638系列高速精密电容测试仪包括以下几种类型：
高速度，高精度，高一致性
测试速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)
电容测试精度：±0。07%，损耗因素：±0。0005
18个量程配置，3倍于传统LCR的量程的紧密配置，保证了高速测试下仍能保证高精度和高一致性
测试速度和量程的设置,解决了以下几个问题
1. 高速测试下精度及无法得到保证
2. 测量仪器无法满足高吞吐率自动化设备的测试要求
3. 在满足了测试速度的情况下，多次测试数据的一致性不好

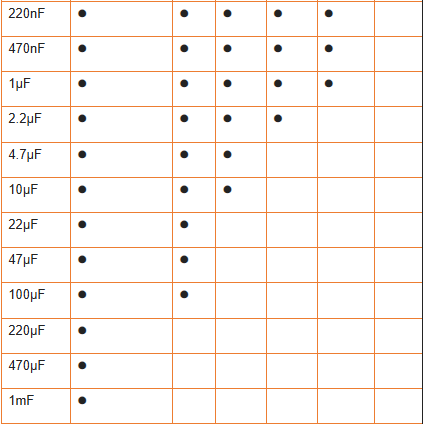

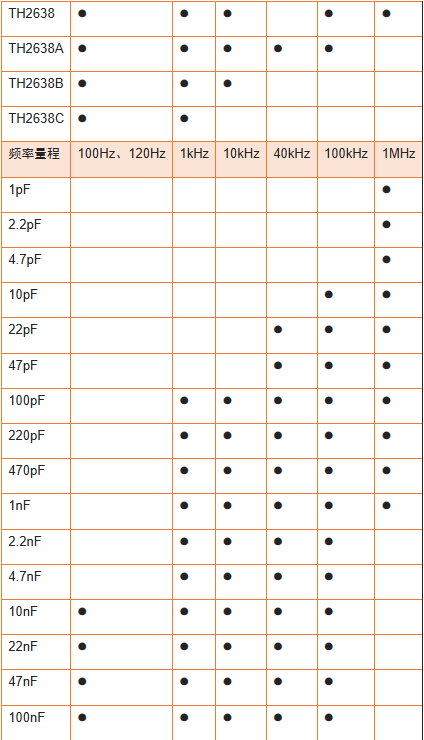

从低电容值到高电容值，超宽的测量范围
|
测试频率 |
测量范围 |
|
1MHz |
0.001fF-1.5nF |
|
100kHz |
>6.8pF |
|
40kHz |
>15pF |
|
10kHz |
>68pF |
|
1kHz |
>68pF |
|
100Hz/120Hz |
>6.8nF |
新能源汽车用DC-Link薄膜电容器的精确测试
三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电感（ESL）的测试难题。随着工业的迅速发展，能源短缺已成为世界性问题，新能源汽车已成为未来汽车工业发展的主要方向。电机，电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术，高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示：
DC-Link薄膜电容的特点:
a. 容量高,可高达1000μF甚至更高
b. 频率特性稳定，产品高频特性好,工作频率约为10kHz
c. 低ESR(串联等效电阻)，最小可达0.2-0.5mΩ,甚至更小,通过耐纹波电流能力强
d. 低ESL(串联等效电感),最低可达＜10nH,减小了在开关频率下的震荡效应,因此可忽略掉吸收电容.
e. 产品安全性好，耐过压能力强,抗浪涌电压能力大于1.5倍的额定电压
f. 没有极性，能承受反向电压
g. 额定电压可达800V以上，不需要串联和平衡电阻
低阻抗测试，信号电平补偿功能

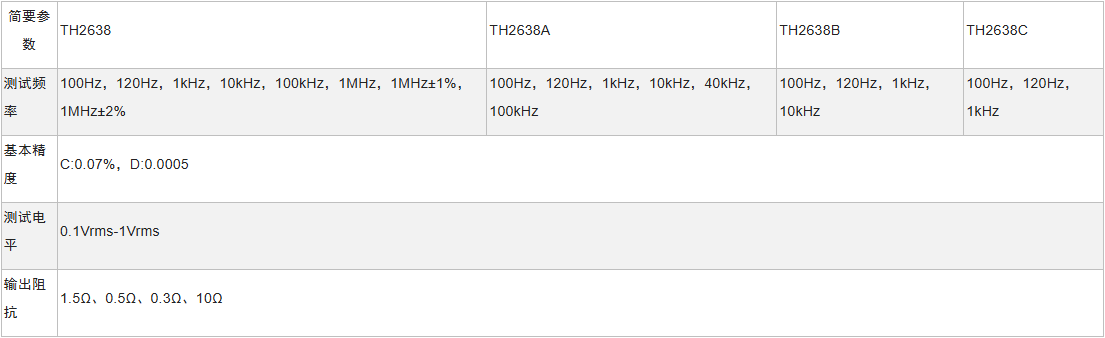

配置选型
|
简要参数 |
TH2638 |
TH2638A |
TH2638B |
TH2638C |
|
测试频率 |
100Hz，120Hz，1kHz，10kHz，100kHz，1MHz，1MHz±1%，1MHz±2% |
100Hz，120Hz，1kHz，10kHz，40kHz，100kHz |
100Hz，120Hz，1kHz，10kHz |
100Hz，120Hz，1kHz |
|
基本精度 |
C:0.07%，D:0.0005 |
|||
|
测试电平 |
0.1Vrms-1Vrms |
|||
|
输出阻抗 |
1.5Ω、0.5Ω、0.3Ω、10Ω |
|||
