Tonghui同惠 线材综合测试仪 TH8602 TH8602B TH8602C TH8603 TH8610
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
TH8610相对TH8601系列，拓展了导通测试的范围(低至1μΩ)、增加了NTC一键设定功能。

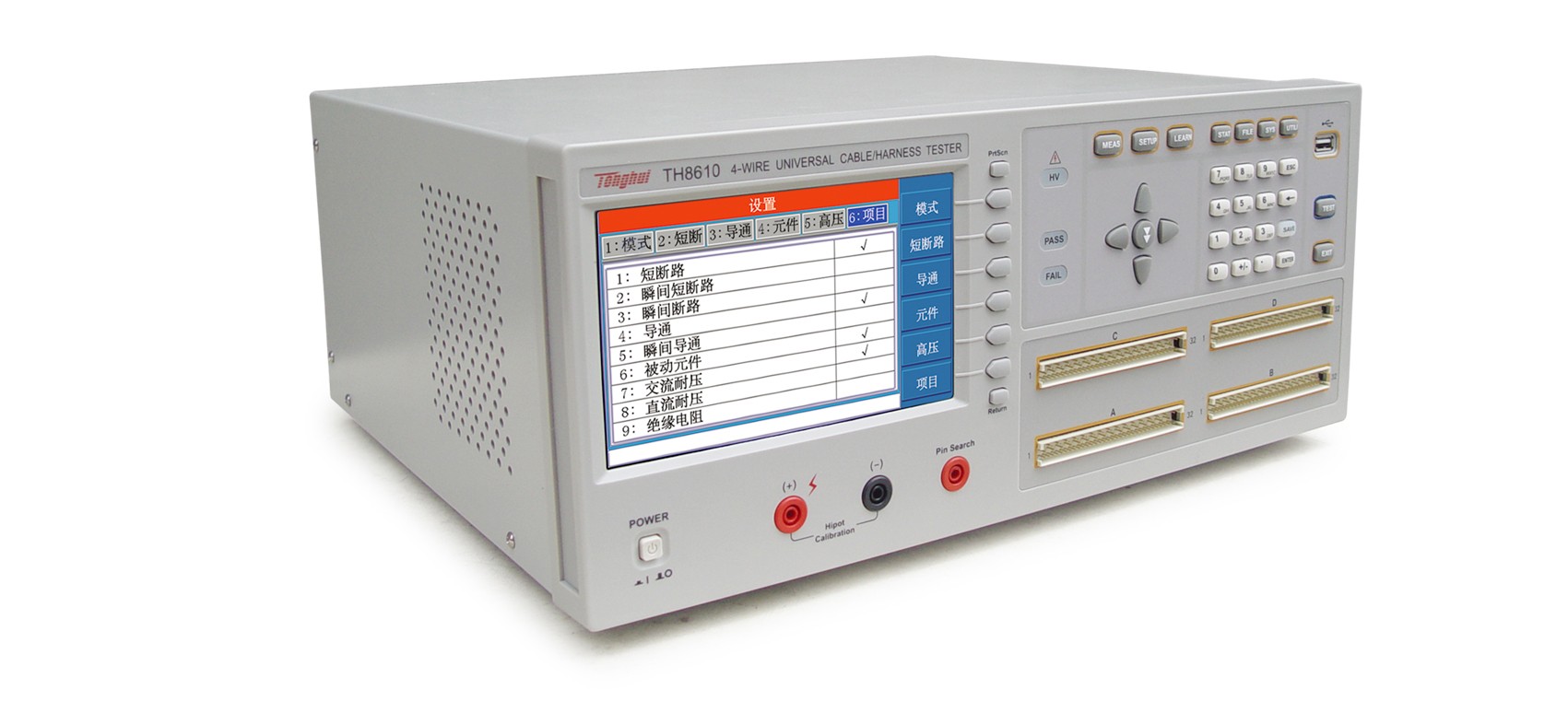

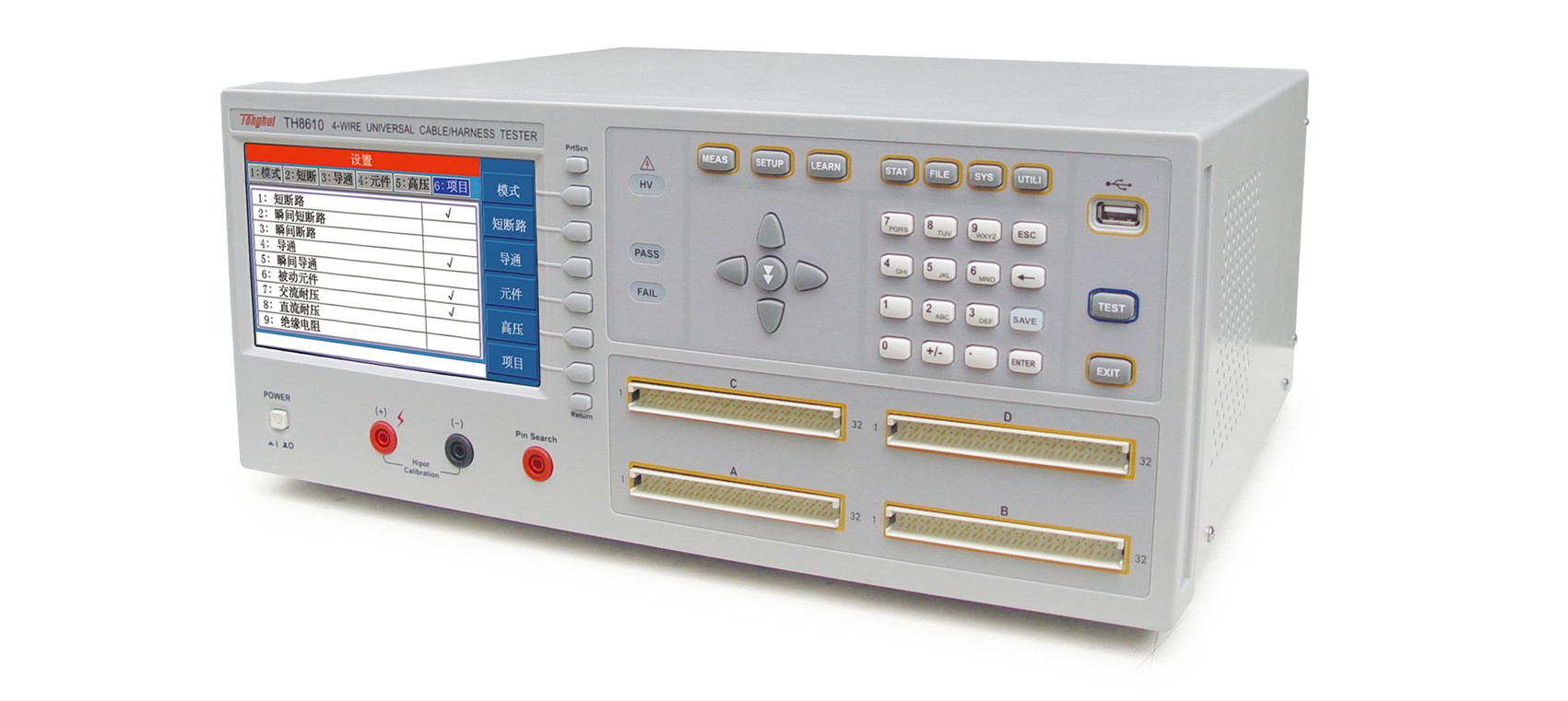

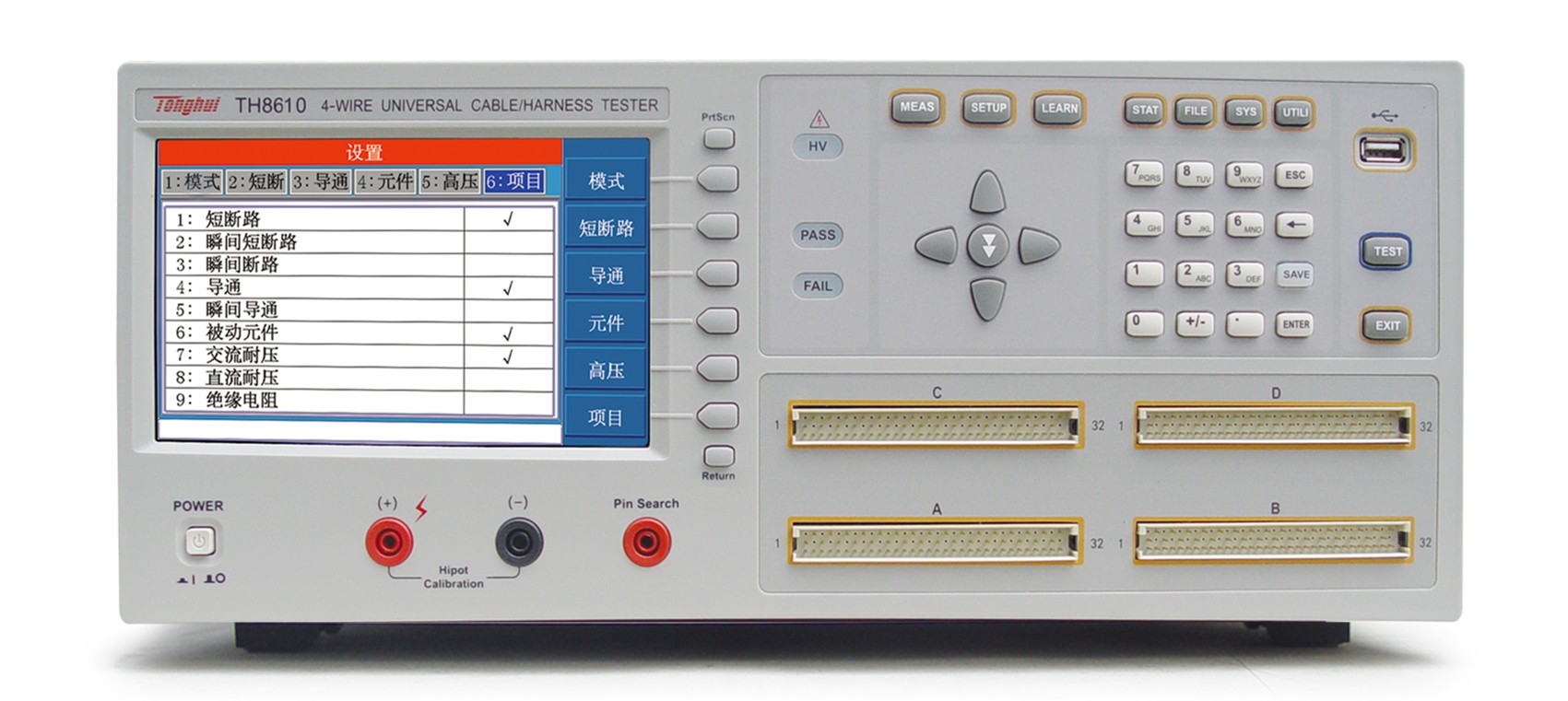

TH8610是用于新能源电池连接器焊点检测、各种线缆、线束和排线品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。
性能特点
- 7寸TFTLCD真彩显示器，800X480分辨率，16位色
- 中英文可选操作界面
- 支持内四线式和外四线式测量
- 导通、短路、瞬间短路、瞬间断路、瞬间导通
- 单边测试、双边测试
- 断路、短路端边判断
- 点测、自动寻点功能
- 耐压测试带电弧侦测功能
- NTC一键设定功能
- 循序测试功能
- (专利)高低压分离技术，自身绝缘阻抗高达>100GQ
- (专利)4种高压测试方式:一对其他、二分法、自动测
- 测试电阻、电容、二极管等元件，采用电压电流并行采样技术采样数据更快
- 支持Typec相关线材测试，提供了整套测试方案，加入了仪器自检功能，在线排查仪器故障
TH8610系列线材测试仪包括以下几种类型：
功能特点
独有专利技术：二分法短断路扫描技术，ms级短断路测量速度
独有专利技术：二分法短断路扫描技术，ms级短断路测量速度

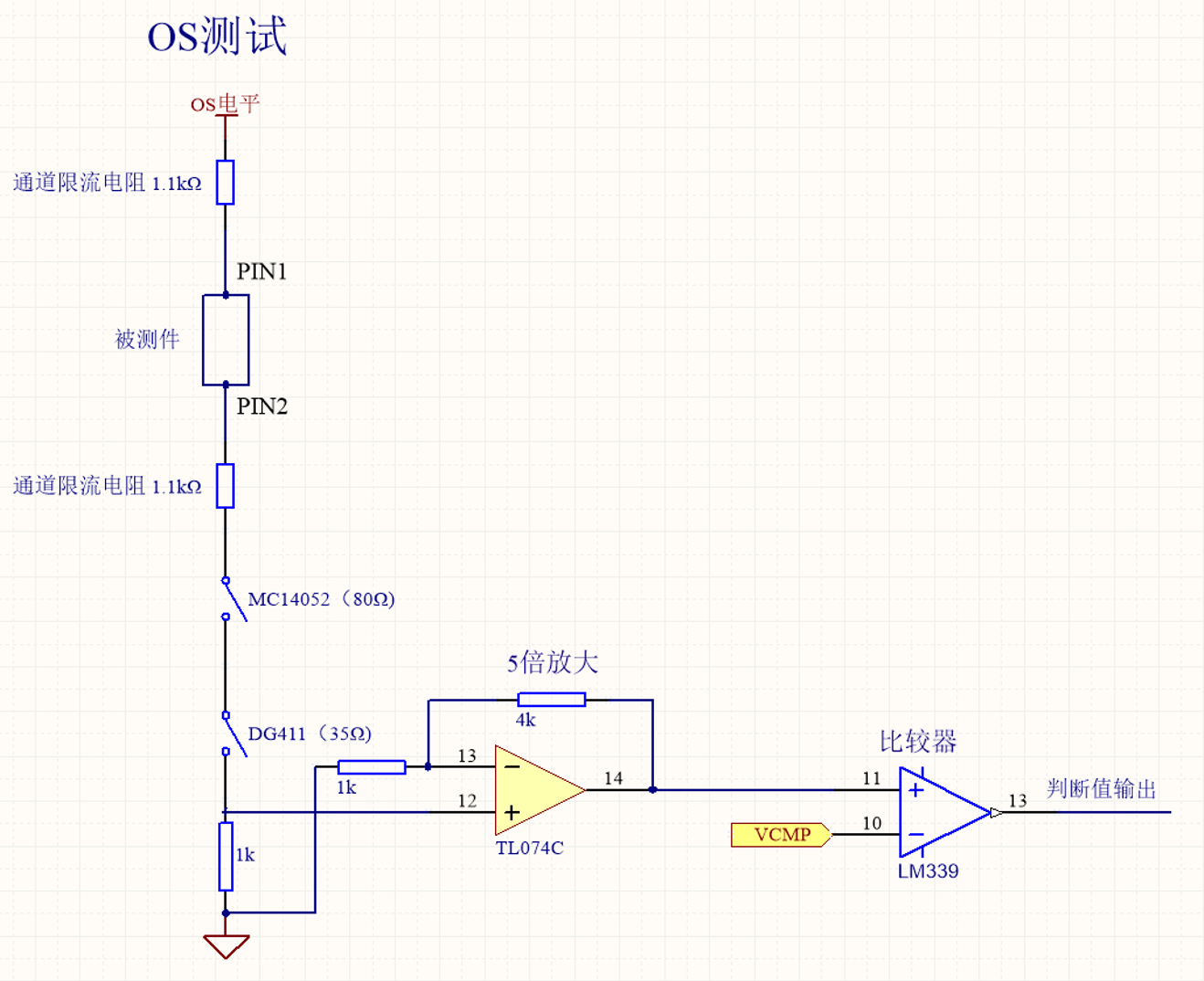

短端路测试最重要的是测试效率，为此，同惠研发出了二分法短端路测量技术专利，10ms即可完成128Pin脚测量，极大提升测试效率。断短路测试简化原理框图如右图：
1A恒流、外四线式测量，确保焊接电阻测量精度
焊接点、铆接点、紧固件等接触类电阻，通常都比较小，在mΩ甚至μΩ级别，常规恒压法或者小电流恒流法测试，通常无法达到理想测量精度。
同惠在多年直流低电阻测试技术积累下，研发出了针对μΩ级别的接触电阻测量技术。
保证μΩ级别测量精度的原因，是采用了下列技术：
a） 采用恒流法测试，并将恒流源电流提高至1A
b） 采用了四线制测量技术，也称四端测量法，有效去除线压降带来的测试误差。
c） 仪器支持短路清零技术，正确清零后测试精度可达1μΩ

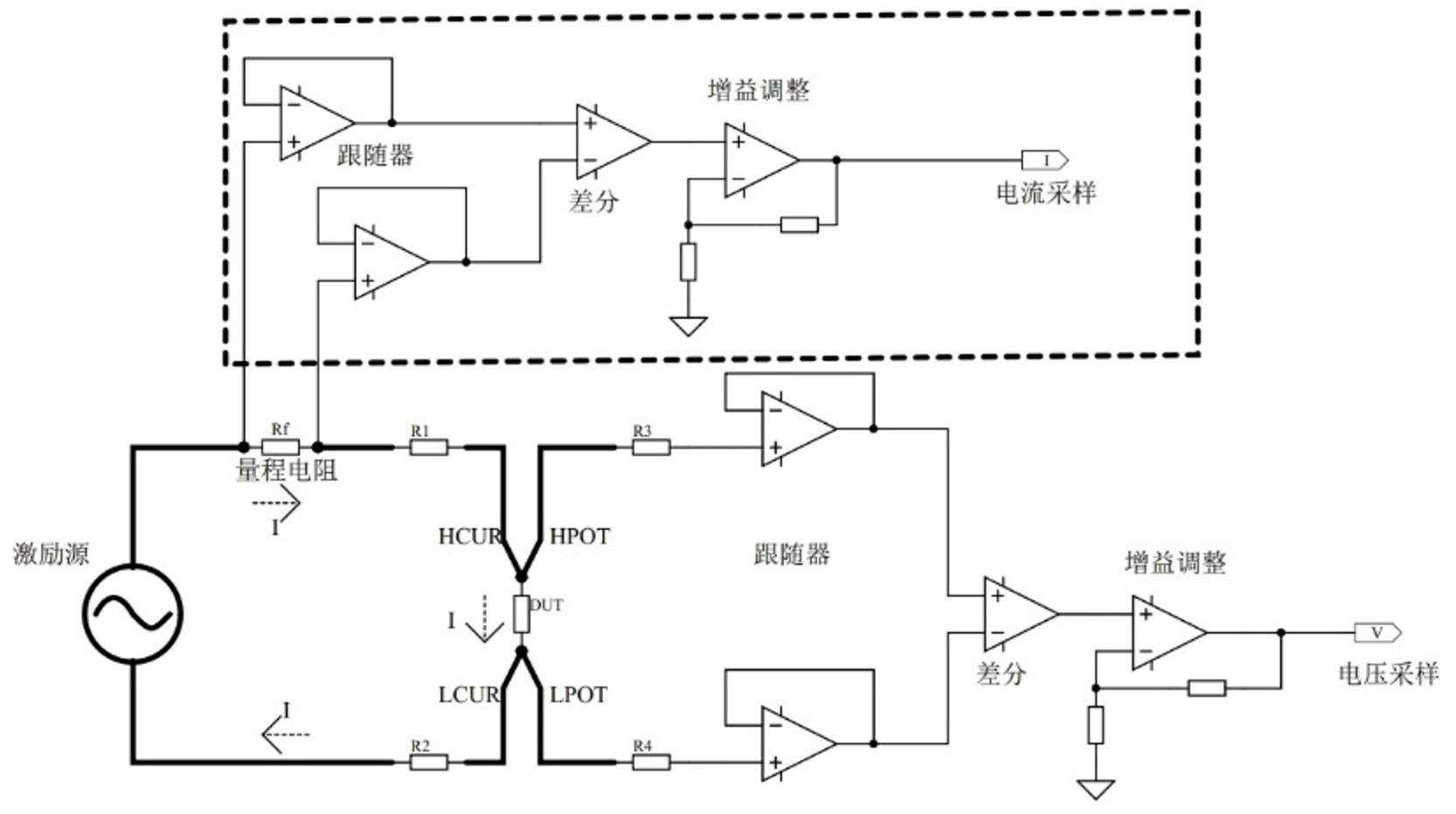

四端测量技术原理如下：
激励源为高精度最高可达1A的恒流源，电流从HCUR流入被测件后从LCUR流出，测量量程电阻两端电压即可计算出电流，同时通过HPOT和LPOT两端采样被测件电压，根据欧姆定律R=U/I即可计算出电阻值。
四端测量法测试的是回路实际电流和被测件两端实际电压，因此可忽略引线的线压降，测试精度更高。
支持热敏电阻（NTC）测量
热敏电阻（NTC）测量是个难题，通常需要同时测试阻值和温度，在特定温度下判断电阻上下限范围。
TH8610系列采用了直流电压测试法，将4V恒压施加在NTC电阻两端，然后采样电压和电流，最后通过公式：R=U/I 算出电阻值。
同时根据温度传感器测量得到的温度T0，在客户提供的R-T表中，可获得T0环境下NTC对应的上下极限（Ru和RI），机器可自动判断是否合格。仪器支持NTC一键设定。
专利技术：高低压分离，绝缘电阻测试范围更宽更精确线材测试时，需要测试短端路、导通、元器件、耐压、绝缘等参数，各种不同参数测量技术不同，有直流低压、直流高压、交流低频高压、交流高频低压等信号，如此复杂信号在一台仪器内相互会产生干扰，影响测试稳定性和精度。
同惠特有的高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决了相互干扰，并将仪器自身绝缘阻抗＞100GΩ，从而使测试的绝缘电阻范围达到了5GΩ。
多种高压测量技术，保证高压测试效率
TH8610系列内置了二分法测试技术、一对多测试技术、自动测试技术等多种耐压、绝缘测量技术，在保证测试结果准确的情况下，极大的提升了测试效率。

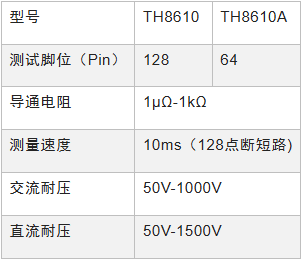

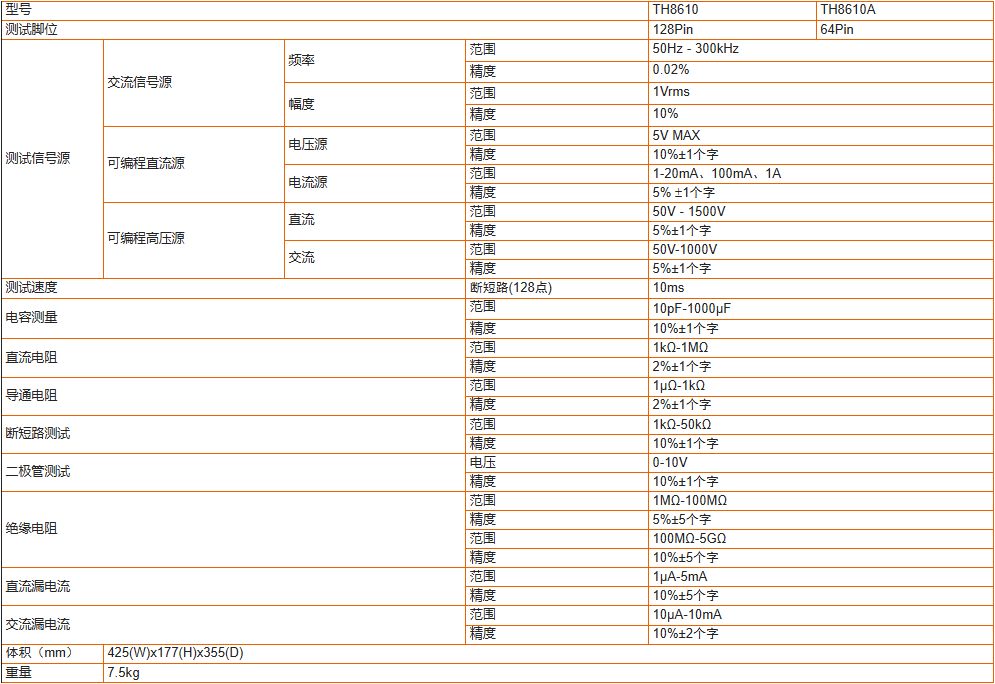

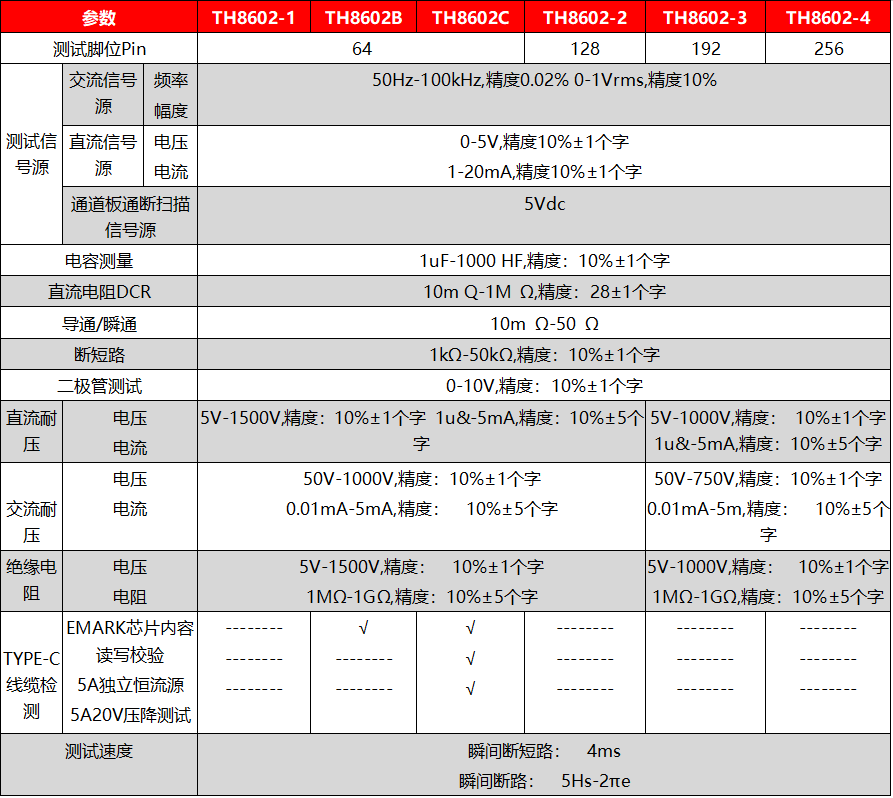

技术参数
