Ceyear思仪 1466系列 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、SCPI命令录制、操控界面自定义等一系列新功能，打造用户的测试幸福感。1466系列信号发生器是射频、微波及毫米波相关技术领域从元器件级到系统级高标准测试的理想选择。
110GHz同轴频率覆盖，测试更简单、更精确

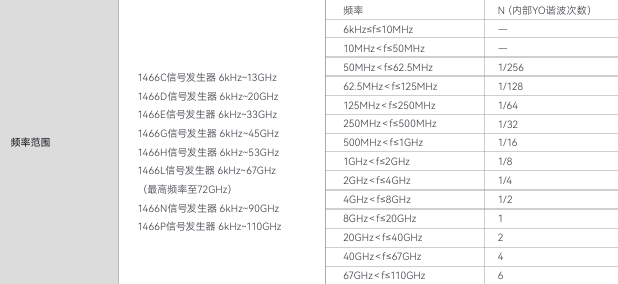

1466系列信号发生器无需外接变频器，同轴输出频率覆盖6kHz～110GHz，保证了高精度的大动态范围幅度控制，具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接8240X系列、1400系列变频器，可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试等的利器。
出色的频谱纯度，让尖端测试更从容
1466系列信号发生器支持高纯频谱信号输出（测量值），1GHz载波单边带（SSB）相位噪声-147dBc/Hz@10kHz频偏，10GHz载波-132dBc/Hz@10kHz频偏；20GHz宽带底部噪声–161dBc/Hz@30MHz频偏；10GHz载波杂散<-80dBc，谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。
大动态范围、高准确度功率输出
1466系列信号发生器最大输出功率测量值：10GHz为+35dBm，20GHz为+34dBm，28GHz为+30dBm，40GHz为+27dBm，60GHz为+23dBm，110GHz为+3dBm。最小输出功率-150dBm（可设置），动态范围超过180dB。具有优异的功率准确度指标，典型值<0.5dB（20GHz以下）。
齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
多样式扫描功能
支持步进扫描、列表扫描、模拟扫描（斜坡扫描）、功率扫描功能。
可触控图形引导交互

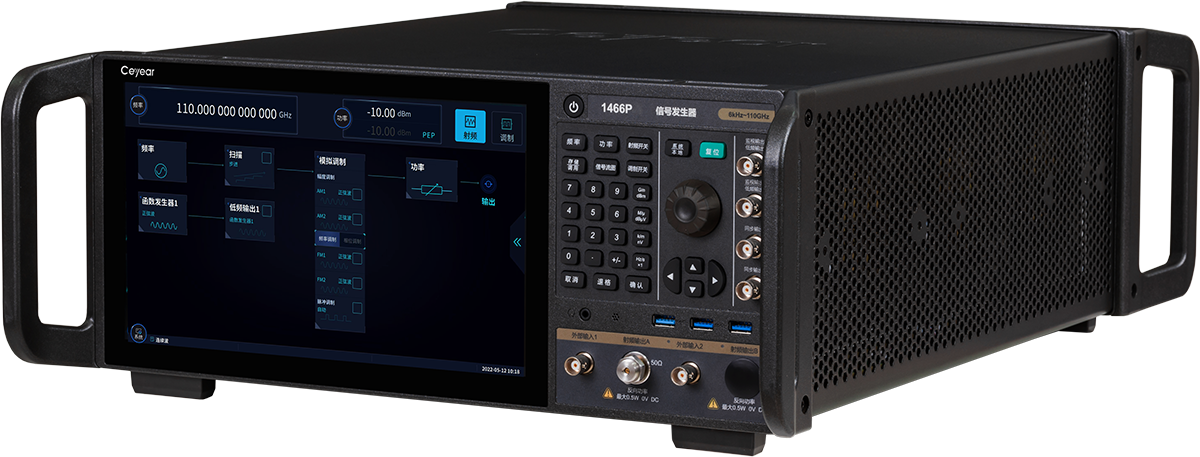

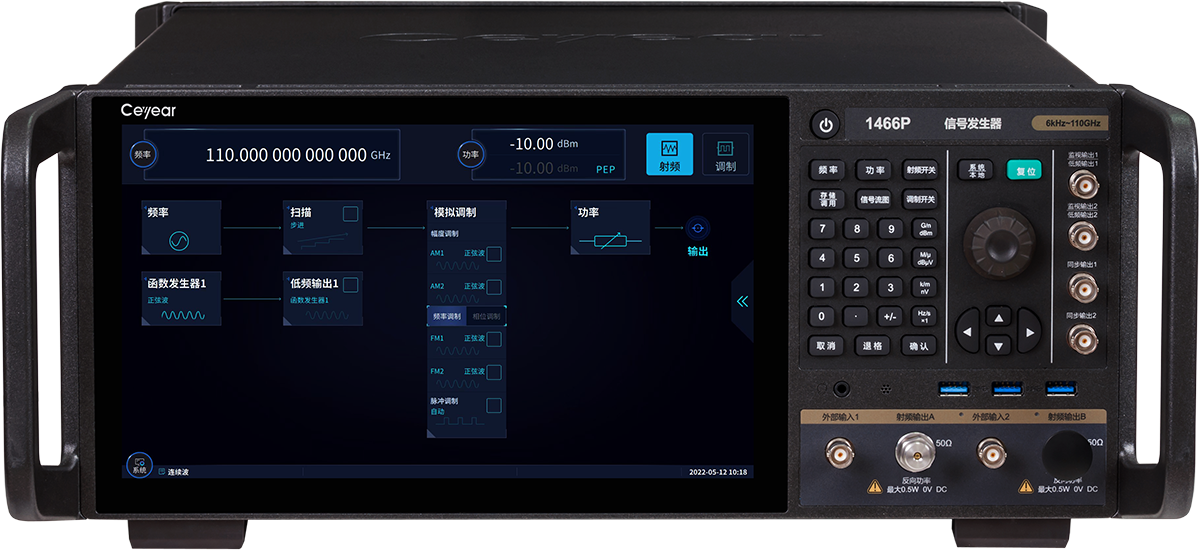

采用11.6吋高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好。
用户操控界面灵活编辑
支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。
支持跨平台客户端操控
跨平台客户端及浏览器访问操控。支持多个客户端同时连结，仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。
SCPI指令同步录制，脚本一键生成
不仅可以一键导出录制的SCPI指令，还能自动生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，让程控更简单。
配置选型
| 一般特性 | ||
| 射频输出端口 | 1466C/D: 3.5mm(阳)，阻抗502 | 1466H/L:1.85mm(阳)，阻抗50Q |
| 1466E/G:2.4mm (阳)，阻抗500 | 1466N/P:1.0mm(阳)，阻抗50Q2 | |
| 尺寸(宽x高x深) |
外形尺寸:(474.64.0) mmx (1932.5) mmx (609.54.0) mm 公称尺寸:(4262.0)mmx(1771.2)mmx(5002.0)mm(不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺) |
|
| 重量 | <35kg(型号、选件配置不同，重量不同) | |
| 电源 | (11010%)VAC, (50~60)5%Hz或(22010%)VAC, (50~60)5%Hz(自适应) | |
| 功耗 | < 600W | |
| 温度 | 工作温度:0C~+50C;存储温度:-40C~+70C | |
