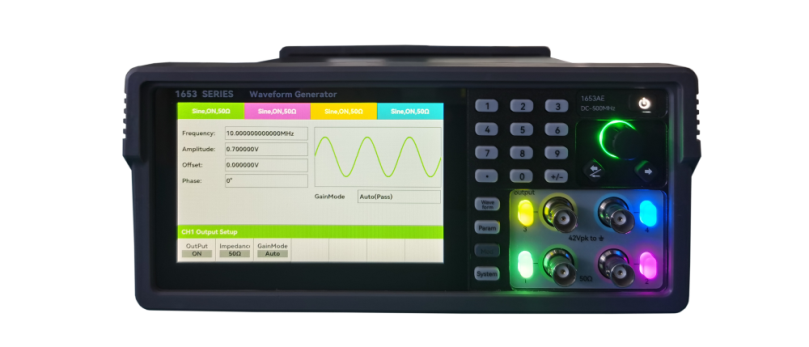

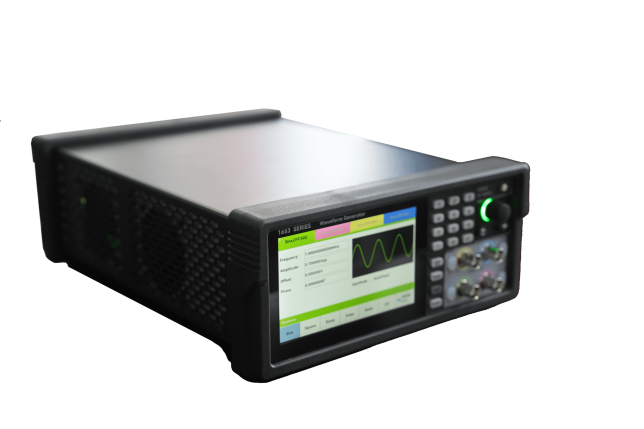

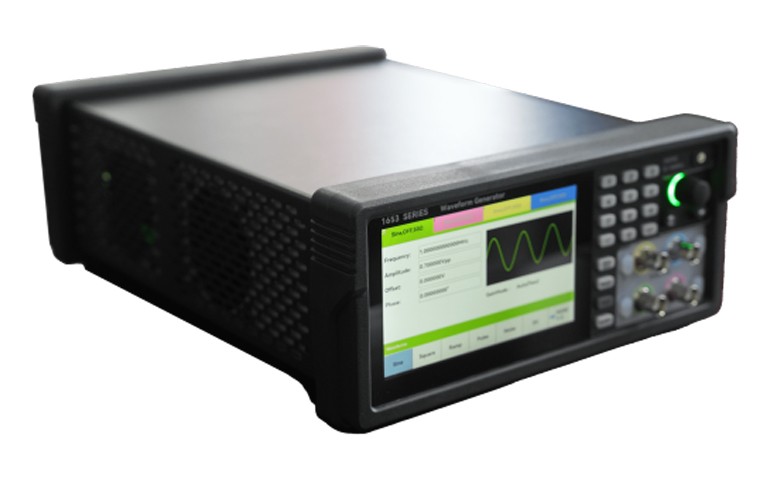

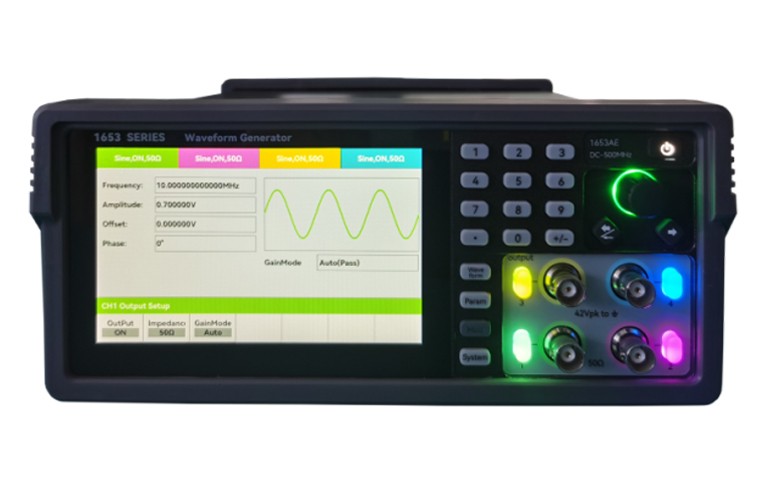

Ceyear中电科思仪41所 1653系列函数任意波形发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1653系列函数/射频任意波形发生器为思仪开阳星系列经济型测试产品，通过多通道、深存储、高质量的产品设计有效解决教育科研、工业测试、医疗电子等场景中用户高性价比复杂波形信号生成问题，满足多样化的信号激励应用需求。
1653系列函数任意波形发生器是一款双通道（500MHz以内支持到4通道）、多功能的任意形发生器，数-模采样率、垂直分辨率分别为2.4GSa/s、16bits（1653AB-AE） / 2.5GSa/s、14bits（1653AF），输出带宽包含120MHz、250MHz、350MHz、500MHz、1GHz多种配置，整机最大波形存储深度2G样点。可以实现常规函数波形发生、脉冲波形发生、任意波形发生及噪声、调制信号发生、I/Q矢量基带信号等，支持多种信号调制方式，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步等功能，支持硬件频率计功能。
主要特点
-
丰富的函数波形生成：正弦、方波、脉冲、斜坡、噪声、直流等
-
多通道输出：可支持到4个独立输出通道
-
深存储任意波形生成：整机2G样点存储深度
-
多种播放方式：定时播放、外触发播放、循环播放等多种播放方式
-
5英寸电容式触摸屏，分辨率800*480
-
高集成度的2U半宽外形尺寸

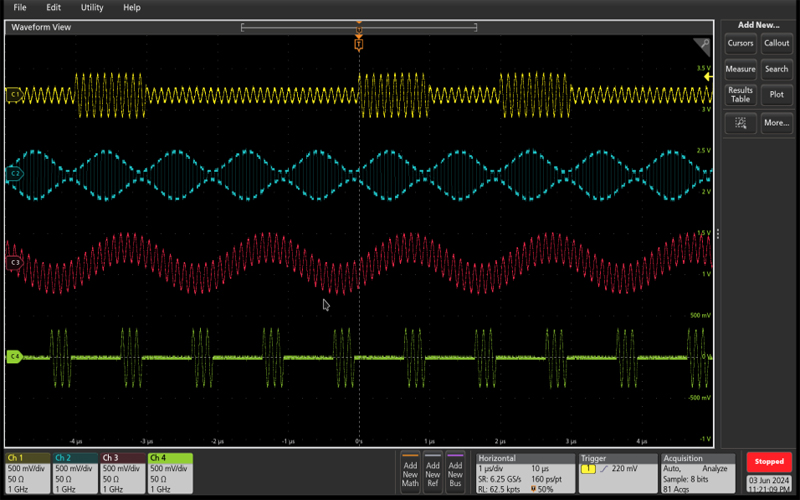

多通道波形输出

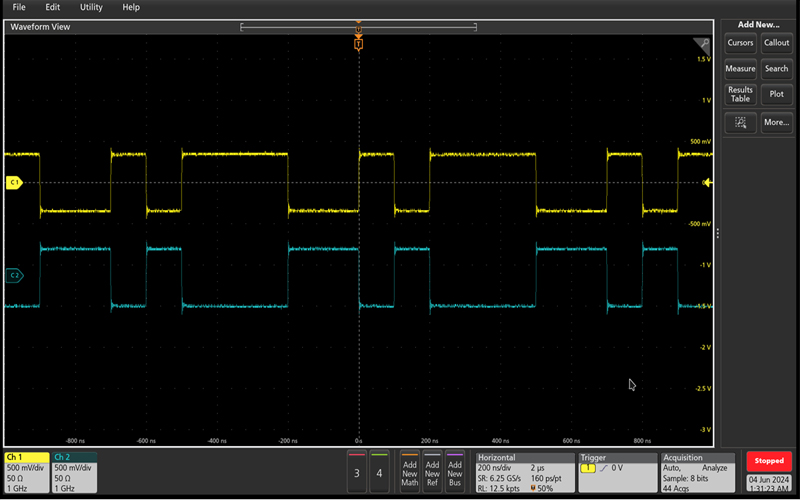

1653系列函数任意波形发生器包含120MHz、250MHz、350MHz、500MHz和1GHz 5种带宽机型，满足客户不同输出信号频率的信号发生需求。500MHz带宽及以下型号支持2或4个输出通道，通道之间可耦合输出，如CH2=CH1、CH2=～CH1，CH2=CH1+CH2等，通道CH1、CH2及CH3、CH4可作为差分信号输出。
丰富的函数波形及调制信号生成
支持正弦、方波、三角、上锯齿、下锯齿、脉冲、噪声、DC、PRBS函数波形生成；支持AM、DSB、FM、PM、SUM、ASK、FSK、BPSK调制以及SWEEP、BURST等功能，内置多种制式调制源以及外部调制源。

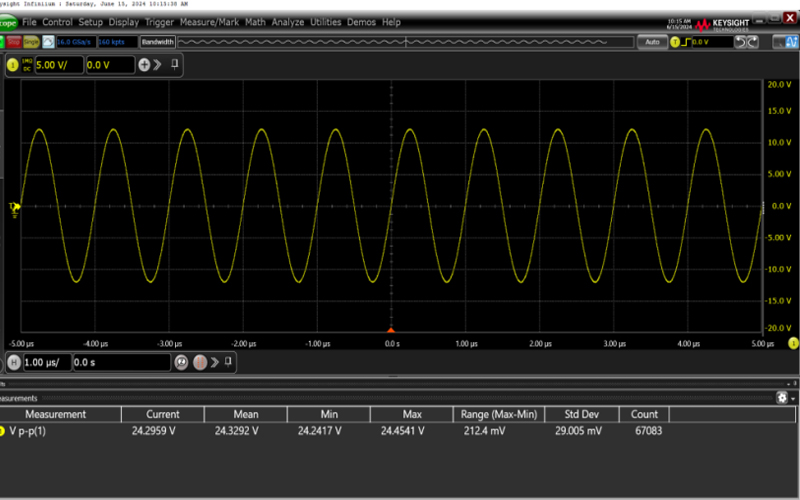

大幅度输出
最大24Vpp（@开路）输出幅度，内置宽带信号的幅频响应修正，可保证大瞬时带宽信号输出的平坦度。

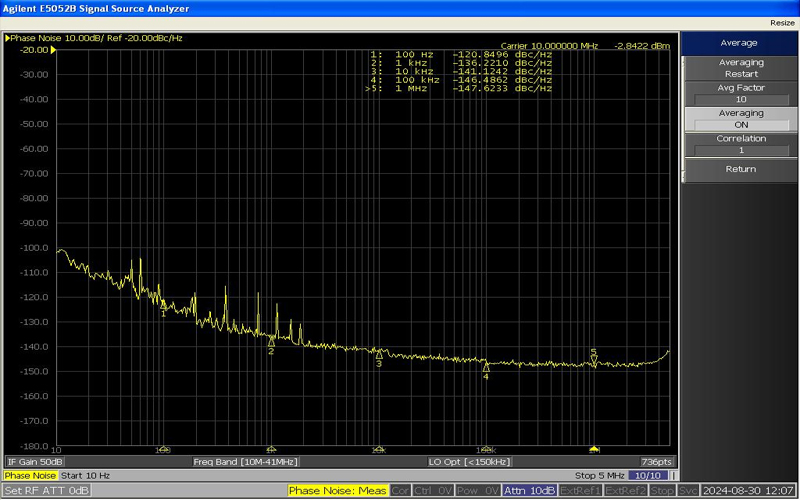

低相噪信号输出
内置高性能采样时钟，可保证低相噪信号输出，为测试对象提供理想的可变参考时钟。

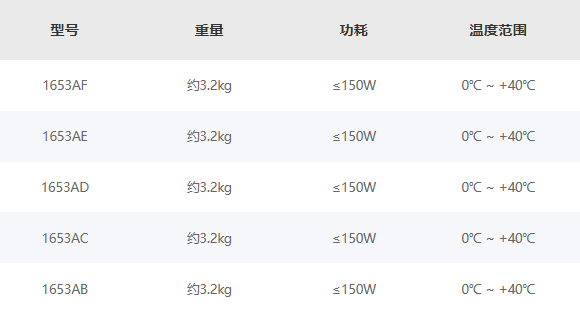

技术参数
