大华 DH1799M系列 多通道可编程直流电源
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

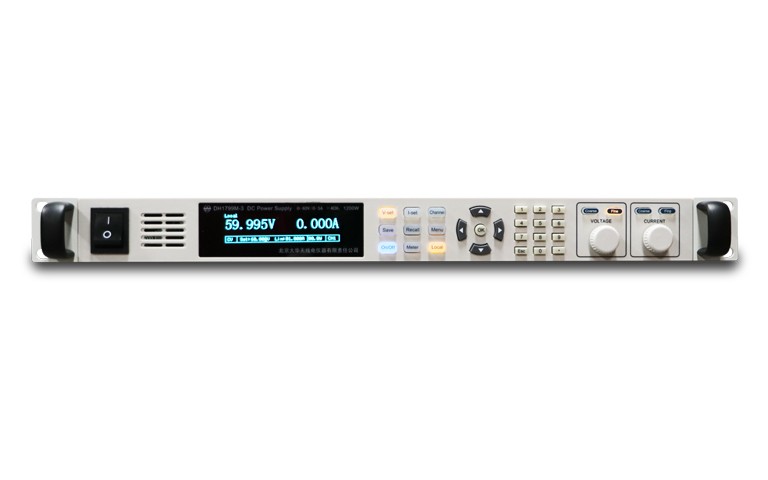

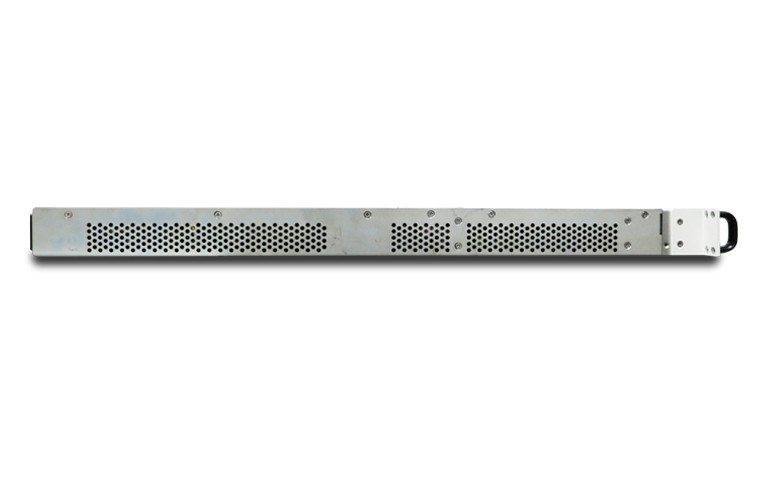

DH1799M 系列多通道可编程直流电源是 一款模块化的多通道电源系统，全系列具 有三种模块可自由选择和搭配。1U 超薄机 箱，最多可支持四通道直流输出。该系列 产品延续了高分辨率、高精度、高稳定性、 高可靠性、低纹波和低噪声的优点，内置过 压、过流、过功率、过热和系统故障等多重 保护功能，全方位为器件测试保驾护航。标 配 LAN、GPIB 和 USB 三种通信接口，为 远程控制提供更多的可选择性。
产品特点
- 高亮度 OLED 显示屏，同时显示每个通道电压 /
- 电流值、回读电压 / 电流值及电源状态
- 1U 超薄超小体积，最多支持 4 个电源模块独立控制
- 10 组数据存储，支持远端电压补偿
- 配备外部抑制信号和同步耦合功能
- 电源模块间可实现同步或延时输出、关断以及通
- 道跟随关闭
- 抗干扰能力强，电磁兼容性好
- 高分辨率：1mV/1mA
- 配备多种保护功能：过压保护、过流保护、欠压
- 保护、过功率保护、过温保护等

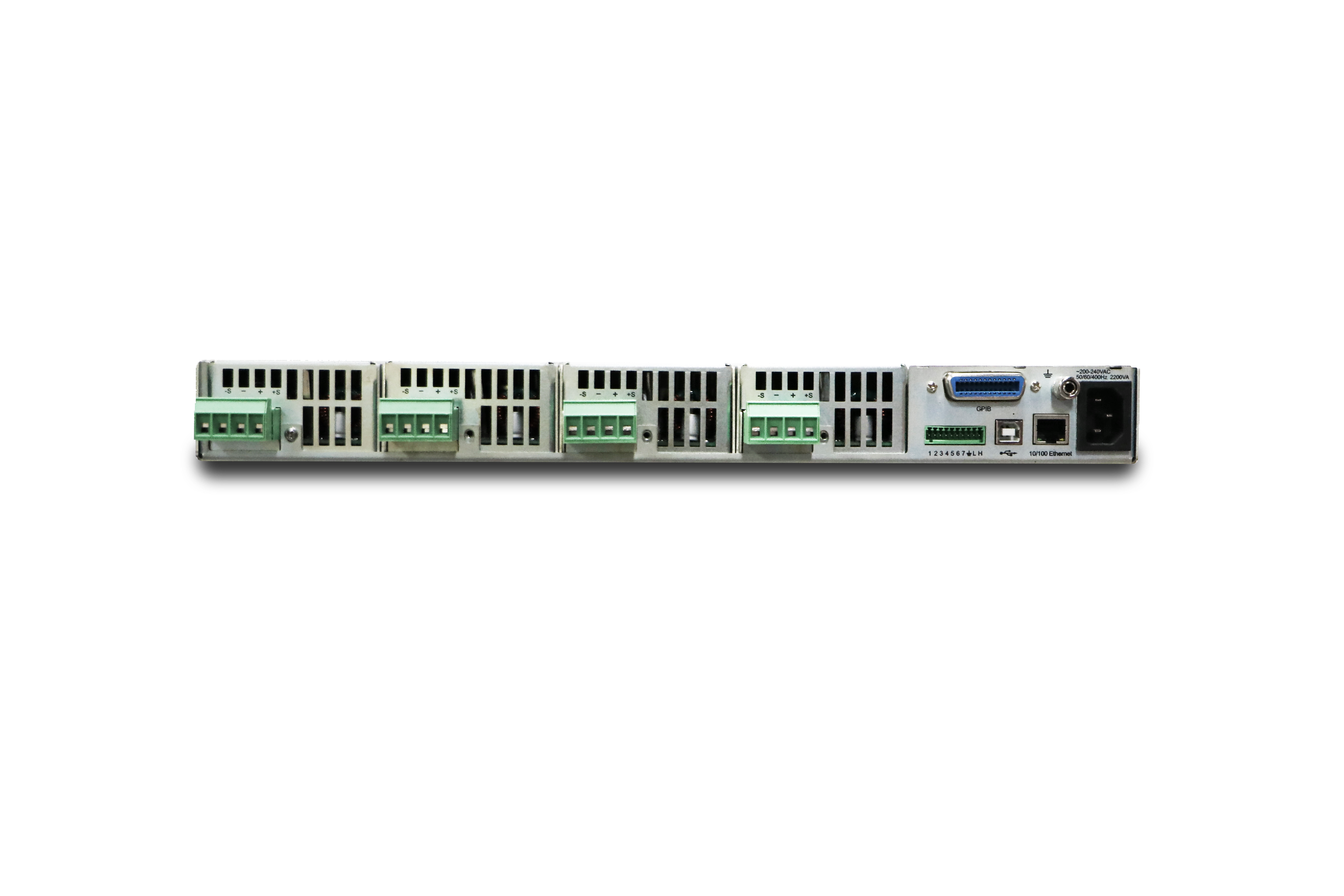

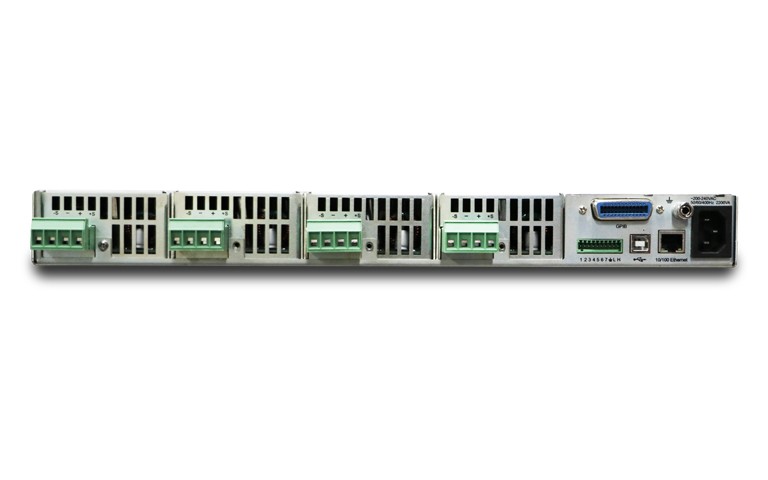

- LAN、GPIB、USB 标准接口，支持标准 SCPI
- 协议指令

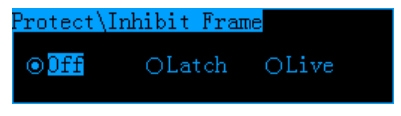

外部抑制信号功能
外部抑制信号功能主要针对数字针脚，可设置成三种模式：off/Latch/Live。默认低电平有效。

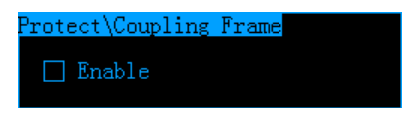

同步耦合功能
当其中某个模块发生故障，其他模块会迅速随之关闭，以免对被测器件造成损坏。
多模块输出排序功能
可控制各模块延时 / 耦合输出，以对各通道输出实现排序功能。

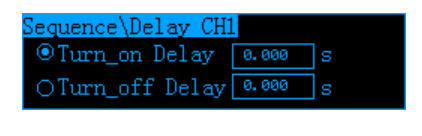

模块开启 / 关闭输出延时功能
通过调整时延可实现同步或延时输出、关断以及通道跟随关闭。

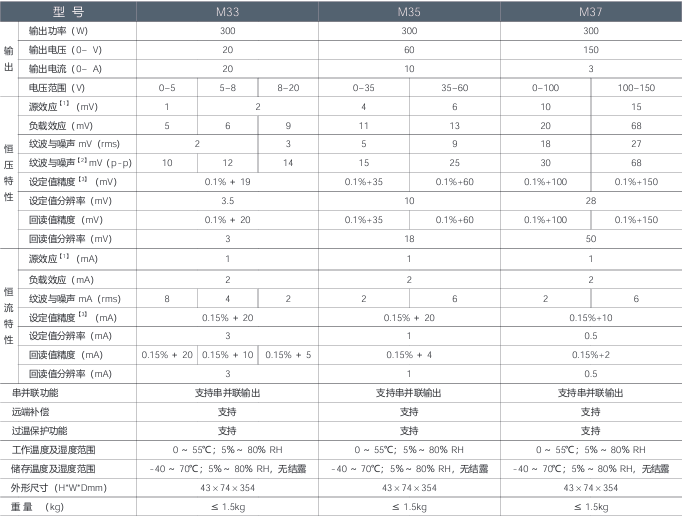

配置选型
|
型 号 |
M33 |
M35 |
M37 |
|||||||
|
输出 |
输出功率(W) |
300 |
300 |
300 |
||||||
|
输出电压(0-V) |
20 |
60 |
150 |
|||||||
|
输出电流(0-A) |
20 |
10 |
3 |
|||||||
|
电压范围(V) |
0-5 |
5-8 |
8-20 |
0-35 |
35-60 |
0-100 |
100-150 |
|||
|
恒压特性 |
源 效 应 ( m V ) |
1 |
2 |
4 |
6 |
10 |
15 |
|||
|
负载效应(mv) |
5 |
6 |
9 |
11 |
13 |
20 |
68 |
|||
|
纹波与噪声mV(rms) |
2 |
3 |
5 |
9 |
18 |
27 |
||||
|
纹波与噪声2mV(p-p) |
10 |
12 |
14 |
15 |
25 |
30 |
68 |
|||
|
设定值精度(mV) |
0.1%+19 |
0.1%+35 |
0.1%+60 |
0.1%+100 |
0.1%+150 |
|||||
|
设定值分辨率(mV) |
3.5 |
10 |
28 |
|||||||
|
回读值精度(mV) |
0.1%+20 |
0.1%+35 |
0.1%+60 |
0.1%+100 |
0.1%+150 |
|||||
|
回读值分辨率(mV) |
3 |
18 |
50 |
|||||||
|
恒流特性 |
源效应口(mA) |
1 |
1 |
1 |
||||||
|
负载效应(mA) |
2 |
2 |
2 |
|||||||
|
纹波与噪声mA(rms) |
8 |
4 |
2 |
2 |
6 |
2 |
6 |
|||
|
设定值精度(mA) |
0.15%+20 |
0.15%+20 |
0.15%+10 |
|||||||
|
设定值分辨率(mA) |
3 |
1 |
0.5 |
|||||||
|
回读值精度(mA) |
0.15%+20 |
0.15%+10 |
0.15%+5 |
0.15%+4 |
0.15%+2 |
|||||
|
回读值分辨率(mA) |
3 |
1 |
0.5 |
|||||||
|
串并联功能 |
支持串并联输出 |
支持串并联输出 |
支持串并联输出 |
|||||||
|
远端补偿 |
支持 |
支持 |
支持 |
|||||||
|
过温保护功能 |
支持 |
支持 |
支持 |
|||||||
|
工作温度及湿度范围 |
0～55℃;5%~80%RH |
0～55℃;5%~80%RH |
0～55C;5%～80%RH |
|||||||
|
储存温度及湿度范围 |
-40～70C;5%~80%RH,无结露 |
-40～70℃;5%～80%RH,无结露 |
-40～70℃;5%～80%RH,无结露 |
|||||||
|
外形尺寸(H"WDmm) |
43×74×354 |
43×74×354 |
43×74×354 |
|||||||
|
重 量 ( k g ) |
≤1.5kg |
≤1.5kg |
≤1.5kg |
|||||||
