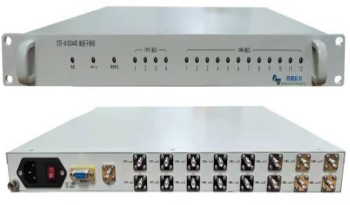

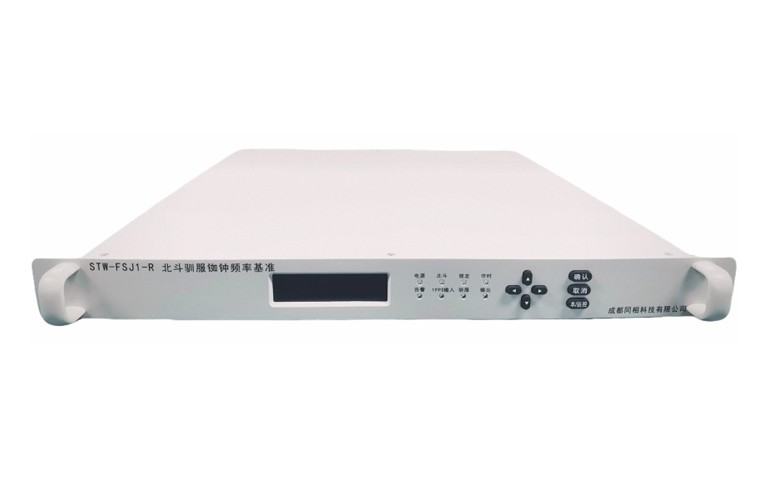

同相 STW-FS系列北斗/GPS驯服铷钟/晶振频率标准

STZ-FS系列北斗/GPS驯服频标内置铷原子钟/高稳晶振，支持GPS北斗卫星驯服和同步内部频率源，为用户提供高精度的时间频率参考，设备支持多路低相噪相干频率信号输出，适用于科研、雷达、计量测试等对频率信号质量较高的领域。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

STZ-FS系列北斗/GPS驯服频标内置铷原子钟/高稳晶振，支持GPS北斗卫星驯服和同步内部频率源，为用户提供高精度的时间频率参考，设备支持多路低相噪相干频率信号输出，适用于科研、雷达、计量测试等对频率信号质量较高的领域。

产品特性

输出正弦波
短期稳定性可达<6E-13/s
相位噪声<-110dBc/Hz@ 1Hz(选件)
支持100MHz输出(选件)

配置选型

产品特性	规格名称	指标参数		备注
电源电压	供电电压	AC220V±10%
	功耗	≤50W
输入1PPS	路数	1路
	幅度	3~5V
	上升沿	≤5ns
北斗卫星接收	路数	1路
	接收频点	北斗 B1
1PPS输出	输出路数	4路		50Ω阻抗
	幅度	≥2.5VPP
	脉宽	100ms
	上升/下降沿	≤1ns
	同步精度	≤10ns（1δ）
10M射频输出	输出路数	8路
	功率	≥8dBm
	谐波抑制	≥40dBc
	杂散抑制	≥80dBc
	频率复现性	≤±5E-11
	驯服准确度	≤1E-12(驯服24h后24h平均)
时码、定位数据输出	通讯电平	RS-232 波特率：115200
	引脚定义	2:TX 3:RX 5:GND		其余引脚NC
	输出信息	默认NMEA：GGA、ZDA
温度要求	工作温度	-20℃→+50℃
	储存温度	-55℃→+85℃

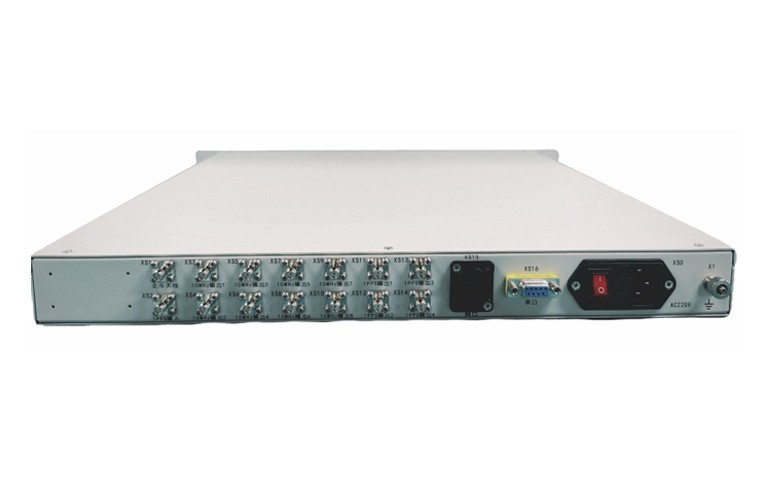

接口部分	射频接口	SMA
	时码数据接口	DB9母
	监控接口	RJ45
	电源输入接口	国标品字接口
外观	尺寸	19英1U寸机箱 (宽高深：42044450mm)
