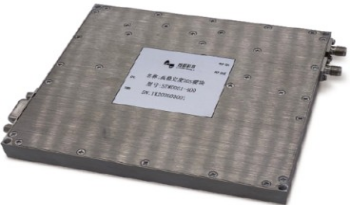

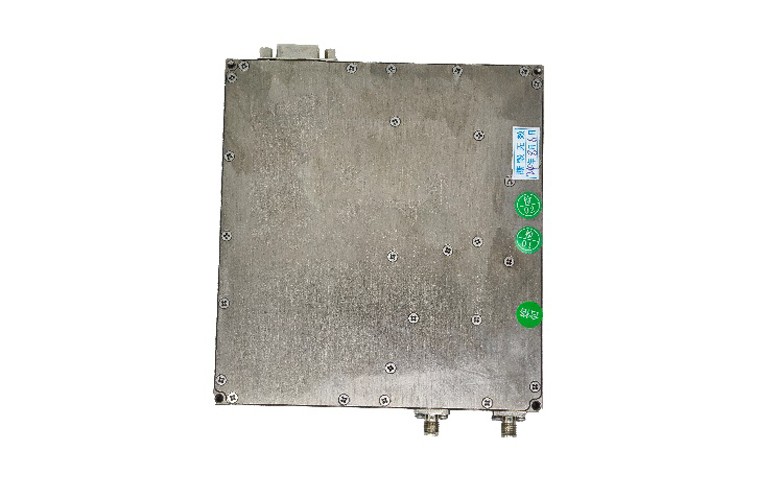

同相 STD-DS系列DDS模块-曲尺技术--科研、生产好帮手

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品特性:

技术参数

产品特性	规格名称		指标参数		备注
			100 MHz输入	10MHz输入	端口阻抗50 欧姆
射频输入	输入频率		100 MHz	10 MHz
	输入功率		3dBm~13dBm	3dBm~13dBm
	谐波抑制		≥ 30dBc	≥ 30dBc
	杂散抑制		≥ 70dBc	≥ 70dBc
射频输出	输出频率		1~400Mhz（1路）	1~400Mhz（1路）	端口阻抗50 欧姆
	输出功率		≥ 13 dBm	≥ 13 dBm
	谐波抑制		≥ 30dBc	≥ 30dBc
	杂散抑制		≥ 50dBc	≥ 50dBc
	频率调整		频率分辨率 ≤ 10uHz 幅度分辨率 0.25d B 幅度调整范围 0dB~30dB 相位分辨率 0.022 度	频率分辨率 ≤ 10uHz 幅度分辨率 0.25d B 幅度调整范围 0dB~30dB 相位分辨率 0.022 度
	频率稳定度		1s ≤ 2E - 13 10 s ≤ 6E - 14 100 s ≤ 8E - 15 1000 s ≤ 3E - 15	1s ≤ 2E - 13 10 s ≤ 6E - 14 100 s ≤ 8E - 15 1000 s ≤ 3E - 15	附加稳定度典型值
	残余相位噪声	1 Hz	≤ - 100dBc/Hz	≤ - 100dBc/Hz	输入8dBm 时测试
		10 Hz	≤ - 130 dBc/Hz	≤ - 130 dBc/Hz
		100 Hz	≤ - 135 dBc/Hz	≤ - 135 dBc/Hz
		1 kHz	≤ - 150 dBc/Hz	≤ - 150 dBc/Hz
		10 kHz	≤ - 155 dBc/Hz	≤ - 155 dBc/Hz
电源电压	供电电压		12VDC(Vcc±5%)
	功耗		＜ 10 W
	电源接口		DB9 母
环境温度	工作温度		0 ℃ ~+50 ℃
	储存温度		- 55 ℃ ~+85℃
重量及尺寸	重量		＜ 1kg
	尺寸		129.512013mm （不含接头）
