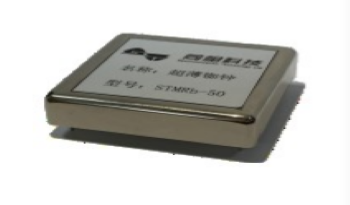

本产品为微型铷钟，体积仅50mm×50mm，其特点如下：微型铷钟,50mmx50mm；可替换SA.31,SA.35,SA.55；10MHz输出；1PPS输出；带1PPS驯服功能；数字监控。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

本产品为微型铷钟，体积仅50mm×50mm，其特点如下：微型铷钟,50mmx50mm；可替换SA.31,SA.35,SA.55；10MHz输出；1PPS输出；带1PPS驯服功能；数字监控。

技术参数

产品特性	指标名称	规格参数	备注
射频输出	输出频率	10MHz(1路输出TTL)
	输出幅度	0-5V(占空比50%±10)
	出厂频率精度	＜±8E-11(+25℃)
	短期稳定度	<5.0E-11/s; <3.0E-11/10s; <8.0E-12/100s
	频率重现性	<±8E-11(开-关：24h,48h,24h)
	老化	<±8.0E-11/月；<±8.0E-9/10年
	杂散/谐波	<-80dBc/ <-40dBc
	相位噪声	<-65dBc/Hz@1Hz; <-85dBc/Hz@10Hz; <-115dBc/Hz@100Hz; <-130dBc/Hz@1kHz; <-140dBc/Hz@10kHz
1PPS输出	上升时间	<2ns
	脉冲宽度	100ms
	抖动	<1ns RMS
	电平	>4.5V(15pF负载)
PPS驯服	PPS输入	3-5V
PPS驯服	驯服精确度	<1E-12(上电2小时，驯服时间大于1天)
电源	输入电压	±12Vdc±0.5Vdc≤10W(稳态；+12Vdc@-25℃)； ≤6W(稳态；+12Vdc@+55℃)
环境	工作温度	-25℃-+65℃
环境	灵敏度	<3.0E-10(0℃至50℃) <6.0E-10(其他)
结构	尺寸	50mm×50mm×14mm
结构	净重	100g
