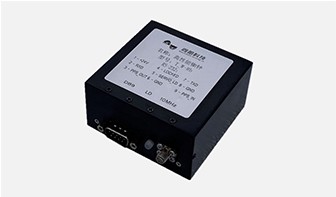

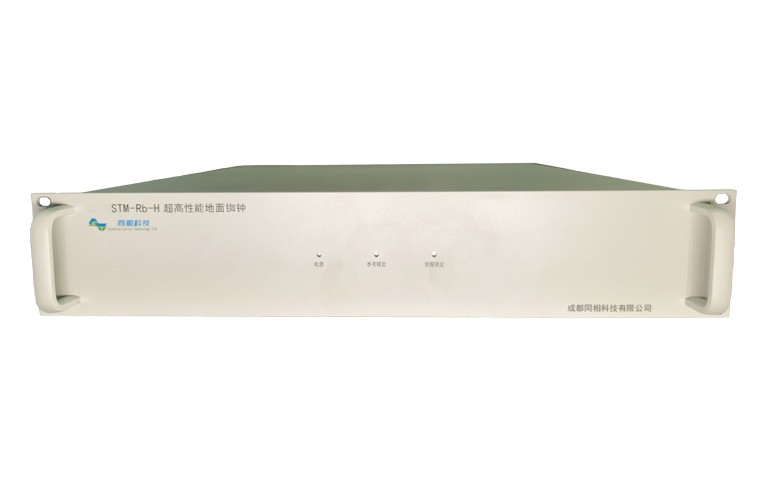

同相 STM-Rb-H系列高性能铷钟

　　STM-Rb-H型铷钟采用独有的开槽谐振腔，三泡独立控温等技术，大幅提升铷原子钟的性能。该原子钟在常温及真空环境下均具备优异的频率定性和频率老化率。在更小的体积和功耗下，该钟的频率稳定性与被动型氢原子钟相当。本产品可用于计量，守时，航空航天，军工等领域。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特征：

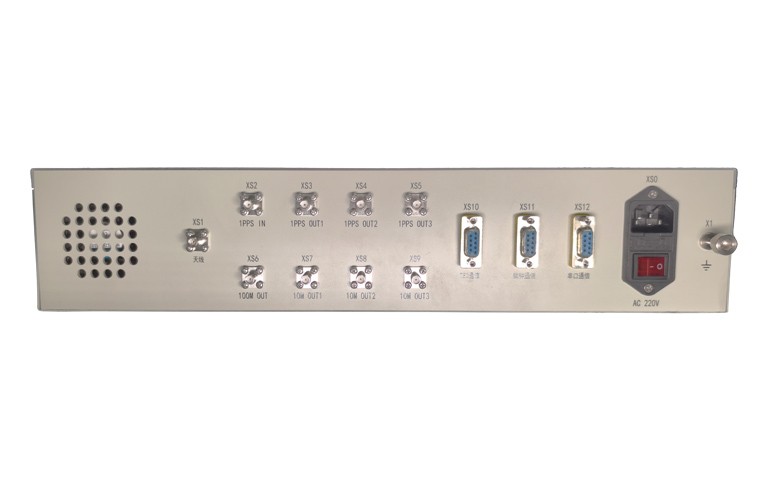

10MHz、100 MHz、1PPS输出
老化率：≤3.0E-13/天
短期稳定度：≤ 8.0E-13/τ-1/2（1～1000秒）
万秒及天稳定度(Hadamard方差)：≤3.0E-14
体积：< 5L，重量 < 5kg
寿命周期：>10年

配置选型

产品特性	规格名称	指标参数		备注
射频输出	输出频率	10MHz		3路输出正弦波
	输出功率	10±2dBm		负载阻抗50Ω@10MHz
	驯服频率准确度	≤±5E-13		驯服锁定24小时后连续测试24小时
	短期稳定性	≤8.0E-13/s		+25℃（哈德玛方差）
		≤4.0E-13/10s
		≤8.0E-14/100s
		≤5E-14/1000s
		≤3E-14/10000S
		≤3E-14/day
	频率重现性	≤±5E-11		开-关：24H, 48H, 24H,(25℃)
	出厂准确度	≤±5E-11		+25℃测试24小时
	老化	≤±5.0E-14/day
	谐波	≤-30dBc
	杂散	≤-80dBc		10MHz±1MHz范围内
	相位噪声	1Hz		≤-100dBc/Hz
		10Hz		≤-130dBc/Hz
		100Hz		≤-150dBc/Hz
		1kHz		≤-160dBc/Hz
		10kHz		≤-160dBc/Hz
		100kHz		≤-160dBc/Hz
PPS移相	外部延迟	移相精度	5ns	可保存
	内部移相	移相精度	5ns	不可保存
1PPS输出	上升时间	≤2ns		50Ω负载
	脉冲宽度	500us-500ms		默认100ms，步进12.5ns
	电平	≥4.5V		1MΩ/15pF负载
PPS驯服	PPS输入	3.3V-5.5V		LVTTL/TTL
	同步锁定时间	≤30min
	同步精度	≤20ns		进入同步锁定状态，测试3小时
	守时精度	≤50ns		驯服24小时后进入守时，连续测试24小时
监视控制	调频精度	≤1E-16		调整范围：±1.0E-9
	锁定时间	≤30min		+25℃
	状态监测	高电平锁定（5V），低电平失锁(0V)
	通讯监控	RS-232
电源	输入电压范围	交流：220VAC±10%
	功耗	≤100W 启动		+25℃/24V
		≤50W 稳态
	供电接口	220VAC国标品字插座
环境	工作温度	0℃ ~+30℃
	存储温度	-55℃ - +85℃
	相对湿度	≤85%无冷凝		工作条件
结构	外形尺寸	≤232162160 单位：mm 注：（公差±0.1）		不含把手与接头
	重量	≤10kg
