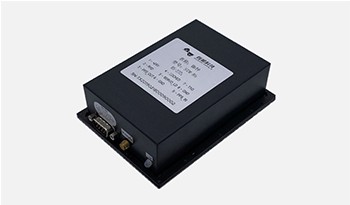

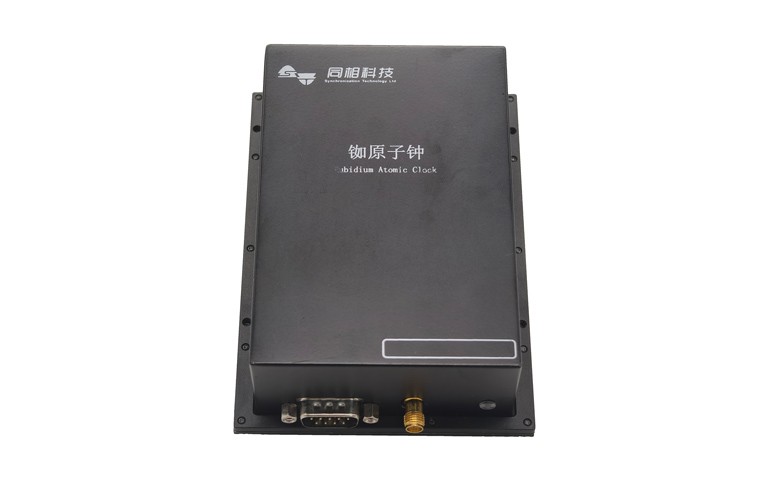

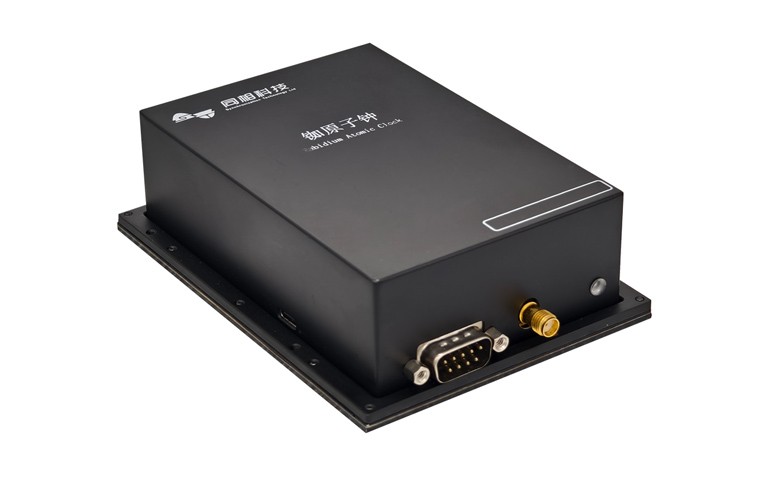

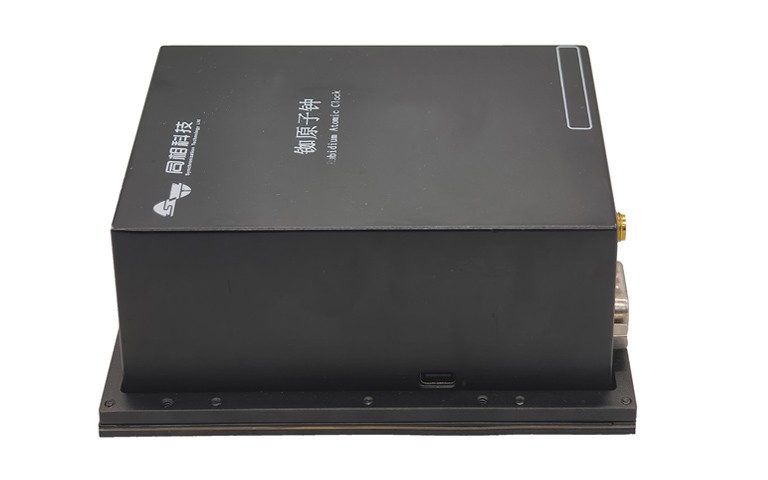

同相 STM-Rb-N 系列高性能铷原子钟

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

STM-Rb-N系列铷原子钟是一款典型的铷光谱灯抽运原子钟，具备短期稳定度好，体积小、重量轻、锁定时间短、功耗低等特点。产品支持外接1PPS自动驯服，以获得更好的准确度与更小的频率漂移，广泛应用于导航定位、电力、轨道交通、通信等领域。

产品特点

10MHz输出
低老化率：可达≤1.0E-12/天
高稳定度：可达≤1.5E-13/1s
快速1PPS驯服功能
低相位噪声
常规款/专业款/高性能款/国产化款/低相噪款/超低短稳款

配置选型

产品特性	规格名称	指标参数	备注
射频输出	输出频率	10MHz	1路输出正弦波
	输出功率	11±2dBm	负载阻抗50Ω@10MHz
	驯服频率准确度	≤±1E-12	驯服锁定24小时后连续测试24小时
	温区最大频差	≤3.0E-10（0℃至50℃）≤6.0E-10(其他)
	出厂准确度	≤±5E-11	+25℃测试24小时
	谐波	≤-40dBc
	杂散	≤-80dBc	10MHz±1MHz范围内
1PPS输出	上升时间	≤2ns	50Ω负载
	脉冲宽度	500us-500ms	默认100ms，步进12.5ns
	抖动	≤1ns RMS	50Ω负载
	电平	≥4.5V	1MΩ/15pF负载
PPS驯服	PPS输入	3.3V-5.5V	LVTTL/TTL
	同步锁定时间	≤20min
	同步精度	≤20ns	进入同步锁定状态，测试3小时
监视控制	调频精度	≤5E-13	调整范围：±1.0E-6
	锁定时间	≤3min	+25℃
	状态监测	高电平锁定（5V），低电平失锁(0V)
	通讯监控	RS-232
电源	输入电压范围	+16至+28Vdc(典型值24V)
	最大电流	≤1.4A	+25℃/24V
	稳态电流	≤0.5A	+25℃/24V
	供电接口	DB9公
接口定义（DB9公头）	1-+24Vdc	4-LOCKED	7-TXD
	2-RXD	5-PPS_LD	8-GND
	3-PPS_OUT	6-GND	9-PPS_IN
环境	工作温度	-40℃ ~+60℃
	存储温度	-55℃ - +85℃
	相对湿度	≤85%无冷凝	工作条件
结构	外形尺寸	127mm92.5mm36.6mm（公差±0.1）
结构	重量	≤490g
