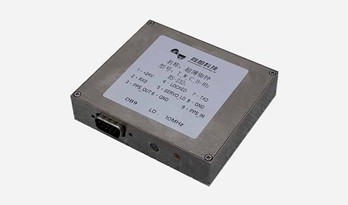

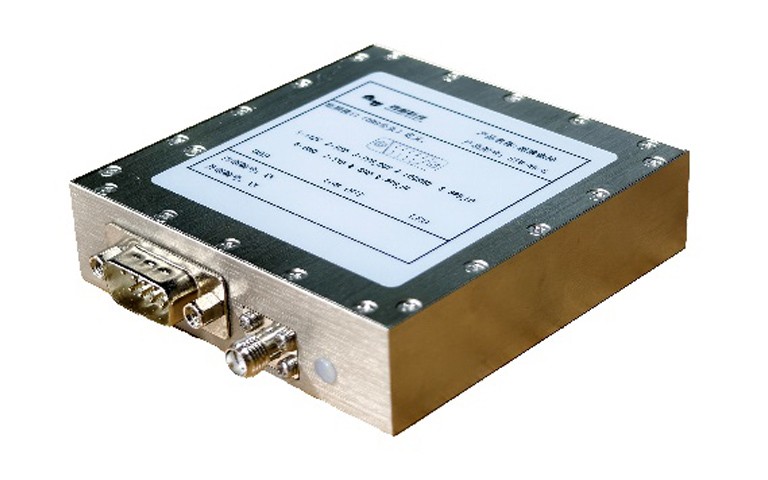

同相 STM-Rb-S系列超薄铷钟-曲尺技术--科研、生产好帮手

STM-Rb-S型铷钟厚度薄，性能优，可广泛用于板卡式机箱，集成化仪器仪表中。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

STM-Rb-S型铷钟厚度薄，性能优，可广泛用于板卡式机箱，集成化仪器仪表中。

产品特点

技术参数

产品特性	规格名称		指标参数	备注
射频输出	输出频率		10MHz	1路输出正弦波(MMCX-female）
	输出功率		11±2dBm	负载阻抗50Ω@ 10MHz
	出厂频率精度		<±8E-11	+25℃
	短期稳定性		<1.0E-11@1S
			<5.0E-12@10S
			<2.0E-12@100S
	频率重现性		<±8E-11	开 - 关：24h，48H，24H，(25ºC）
	老化		<±5.0E-11 /月
			<±5.0E-9/10年
	谐波		<-40dBc
	杂散		<-80dBc
	相位噪声	1Hz	<-90dBc/Hz
		10Hz	<-125dBc/Hz
		100Hz	<-135dBc/Hz
		≥1KHz	<-145dBc/Hz
产品特性	规格名称		指标参数	备注
1PPS输出	上升时间		<2 nS
	脉冲宽度		100ms
	抖动		<1ns RMS
	电平		> 4.5V	（15pF负载）
监视控制	数字频率		±1.0E-6	1.0E-12分辨率
	锁定时间		<6min	+25ºC
	状态监测		高电平锁定，低电平失锁	高电平驯服锁定（3.3V），低电平驯服失锁（0V）
	通讯监控		RS-232
PPS驯服	PPS输入		2.5~5.5V
	驯服精准度		<1E-12	上电2小时，驯服时间大于1天
备注	可选配内置GPS接收机，此时，1PPS输入只具备同步功能

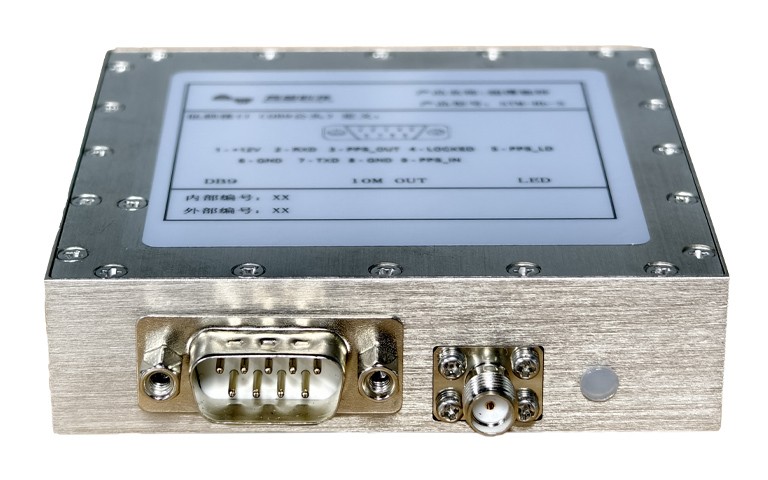

接口定义DB9	1-+12V		4-LOCKED	7-TXD
	2-RXD		5-PPS_LD	8-GND
	3-PPS_OUT		6-GND	9-PPS_IN
电源	最大电流（A）		0.9±0.1	+25℃
	稳态电流（A）		≤0.4	+25℃
	电压灵敏度		1E-11/V
环境	工作温度		-20ºC-+60ºC
	存储温度		-55ºC-+85ºC
	相对湿度		≤85％无冷凝	工作条件
	灵敏度		<3.0E-10（0ºC至50ºC）；<6.0E-10（其他）
结构	尺寸		89mm ×77mm ×20mm
	净重		150g
