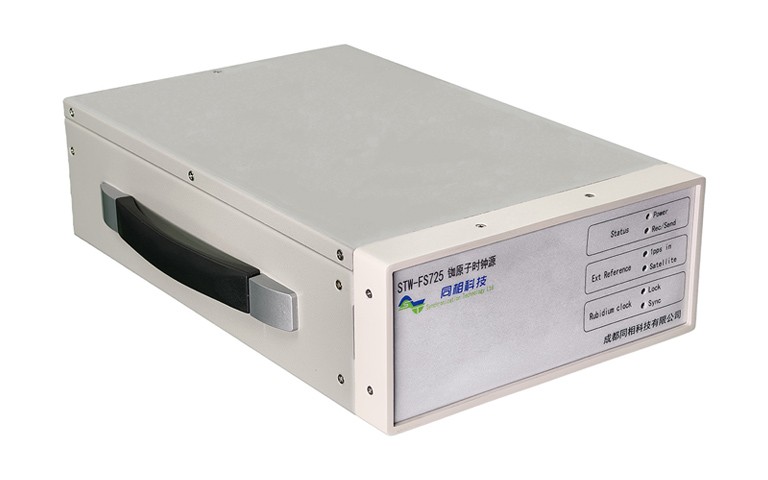

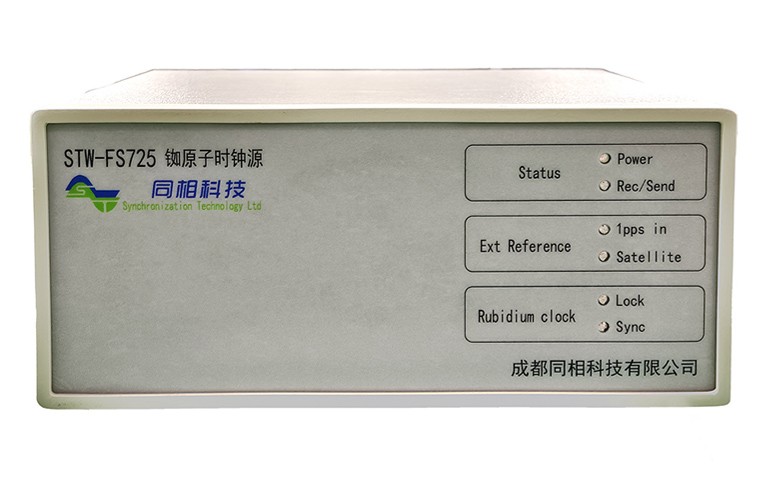

同相 STW-FS725 系列铷原子时钟源

　　 STW-FS725是一款通用型铷原子时钟源，具有高稳定度和低相位噪声的特点，100MHz输出信号的相位噪声在10kHz偏频处的典型值可达-180dBc/Hz；单台设备最高可达22路信号输出，支持1PPS、10MHz输出，可选配5MHz /100MHz /125MHz /250MHz /1000MHz /2500MHz输出；内置驯服算法，支持外部 1PPS 驯服，自动修正其频率偏差；可通过串口进行状态查询、参数设置和频率调整，频率调整分辨率< 5E-13，连续调整范围±1E-6。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特征

物理系统设计寿命>20年；

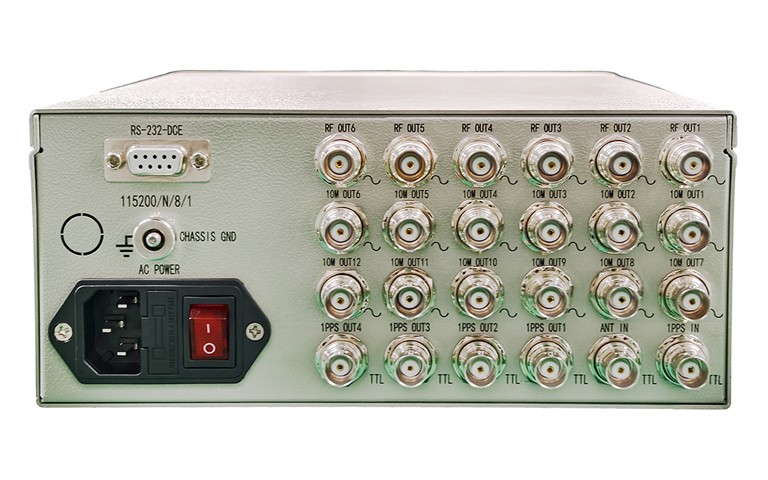

标配多路10MHz及1PPS输出
可选5MHz，100MHz，125MHz、250MHz、1GHz、2.5GHz等多种信号输出；
单台设备最高可达 22 路时间频率信号输出；
优异的相位噪声：100MHz输出≤-180dBc/Hz@10kHz（典型值）；
支持外部PPS驯服；
具备外部控制接口，支持设备监控和控制；
优异的稳定度特性：≤5E-13/s；≤5.0E-13/10s；≤5.0E-13/100s (高性能款)

配置选型

产品特性	规格名称	指标参数	备注
10MHz射频输出（50Ω负载）	输出频率	10MHz	正弦波
	输出功率	8-12dBm	负载阻抗50Ω@10MHz
	出厂准确度	≤±5.0E-11	+25ºC
	驯服准确度	≤1E-12/24h	驯服锁定24小时后连续测试24小时
	频率重现性	≤±5E-11	开—关：24H, 48H, 24H（25℃）
	老化率	≤±5E-12/天；≤±1.5E-10/月； ≤±1.8E-9/10年
	谐波	≤-40dBc
	杂散	≤-80dBc	100MHz带宽内
1PPS输出（50Ω负载）	输出路数	4路
	上升时间	≤2ns	15pF负载
	脉冲宽度	100ms
	电平	TTL
驯服/守时	1PPS输入	电平：TTL/LVTTL 路数：1路	1pps抖动应小于20ns(RMS)
	GNSS卫星接收	频点：BD B1、GPS L1 路数：1路	卫星天线应放置室外或空旷区域
	铷钟锁定时间	≤5min	常温25℃条件下
	驯服锁定时间	≤10min	常温25℃且参考有效条件下
	同步精度	≤20ns	进入驯服锁定状态，测试24小时
	守时精度	≤0.8us	驯服24小时后进入守时，连续测试24小时
	驯服准确度	≤1E-12	上电2小时，驯服时间大于24h
连接器	输入/输出	BNC
监视控制	调频精度	≤5E-13	调整范围：±1.0E-6
监视控制	锁定时间	≤3min	+25ºC
电源	输入电压范围	220V±10%
	最大功耗	≤55W
	稳态功耗	≤25W
环境	工作温度	0ºC～ +50ºC
	存储温度	-55℃～+85℃
	相对湿度	≤85%无冷凝	工作条件
结构	外形尺寸	331mm×216mm×89mm （公差±1%）
