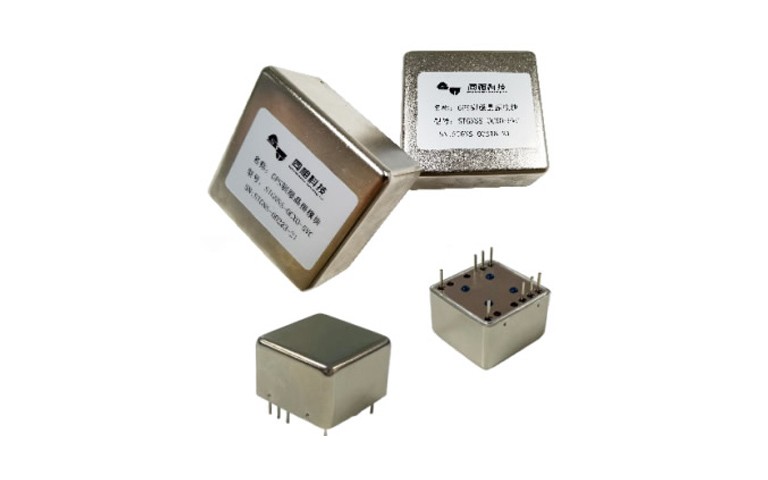

同相 ST20T/ST50T系列驯服晶振模块

　　ST20T/ST50T系列驯服晶振是一款集成了驯服功能的高性能晶振产品。本产品既可当高性能恒温晶振使用，还可以与外部输入的1PPS信号同步，自动校准其频率偏差并进行时间保持。设备支持10MHz频率基准输出，1PPS输出。本产品采用直播式设计，使用方便，适用于仪器仪表驯服时钟，电力，安防，通信等多个领域。产品提供不同等级的稳定度和相位噪声选择，可满足用户多样的需求。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特征

驯服后频率准确度<1E-12
频率稳定度<2E-12/s，可选<5E-13/s
守时精度<5us@24h
快速驯服

配置选型

产品特性	规格名称	指标参数	备注
ST20T系列产品通用特性
10MHz射频输出（50Ω负载）	输出频率	10MHz	Pin8
	输出波形	方波（LVTTL）
	输出高电平	3.0±0.1V
	输出低电平	＜0.4V
	占空比	45%~55%
	上升/下降时间	＜5ns
	频率准确度	≤±5.0E-12	锁定24h后，24h频率平均值
	频率稳定度	≤5.0E-12/1s	通电时间≥4h
1PPS输出（50Ω负载）	脉冲电平	LVTTL	Pin7
	脉冲宽度	100ms
	上升/下降时间	＜5ns
	授时精度	＜30ns（典型值20ns）	24 小时RMS（锁定GNSS-PPS）
	守时精度	＜1.5us@4h ＜10us@24h	通电3 天后，△T=±10℃，＜2℃/min
1PPS输入	电平	LVTTL	Pin4
	脉冲宽度	＞20ns
	上升沿	＜10ns
	输入抖动	＜100ns	峰峰值
串口输出及控制输入	电平	LVTTL	Pin5接收Rx；Pin6发送Tx
	波特率	57600bps	可设置
	数据位	8
	奇偶校验	无
	停止位	1
电源电压	电源电压	+3.3VDC/+5VDC	VDC±5%
	启动电流	＜750mA	+25℃
	稳态功耗	＜250mA	+25℃
环境温度	工作温度范围	-40→+70℃
环境温度	储存温度范围	-55→+85℃
ST50T系列产品通用特性
1PPS输入	输入电平	LVTTL
	高电平	2.7V~3.3.V
	低电平	＜0.4V
	脉冲宽度	10us~500ms
	抖动	＜100ns
	上升沿时间	＜10ns
射频输出	输出频率	10MHz/100MHz
	频率准确度	≤±1.0E-12	锁定24h后，24h频率平均值
	频率稳定度	≤5.0E-12/1s	通电时间2h后
	输出波形	正弦波
	输出功率	11dBm±2dB
	驯服控制	默认驯服打开，可通过串口控制打开/关闭驯服
1PPS输出	电平	LVTTL
	高电平	3.3V
	低电平	＜0.4V
	上升沿时间	＜5ns
	守时精度	<20us	持续通电并锁定24h后，守时24h
	授时精度	<30ns	峰峰值
	相位设置	分辨率12.5ns	通过串口命令调整1PPS相位时延，调整范围-500ms~+500ms。（详见串口通信协议）
	脉宽设置	分辨率12.5ns	通过串口命令调整1PPS脉冲宽度，调整范围100us~500ms。（详见串口通信协议）
	脉冲宽度	100ms
锁定指示	锁定状态时-输出电平	3.3V
锁定指示	失锁状态时-输出电平	<0.4V
串口输出及控制输入	电平	LVTTL	Rx，Tx
	高电平	2.7~3.3V	Rx，Tx
	低电平	<0.4V
	波特率	115200-8-N-1
电源电压	电源电压	+5.0VDC	VCC±5%；纹波<50mV
	启动电流	≤4W@5VDC	持续时间<1分钟；@+25℃
	稳态功耗	≤1W@5VDC
环境温度	工作温度范围	0→+50℃
环境温度	储存温度范围	-50→+85℃
