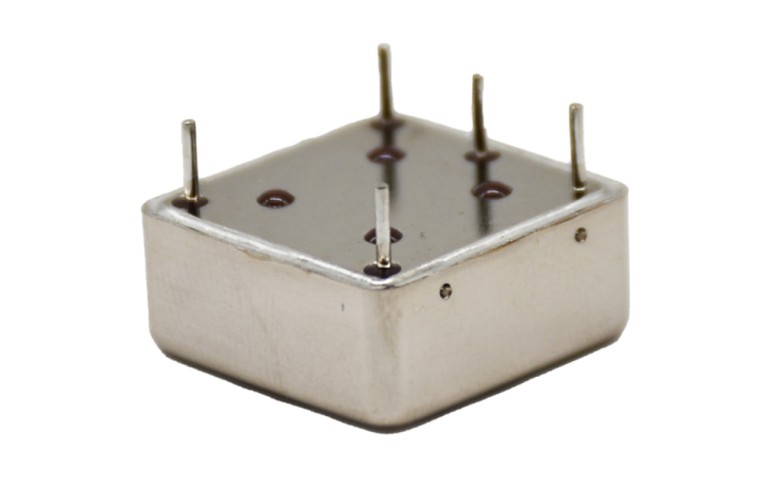

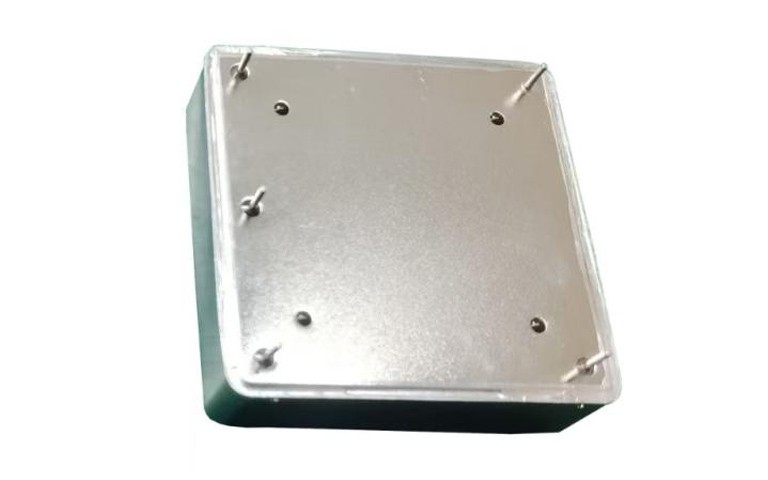

同相 ST50/36/25/20系列高稳10MHz恒温晶振

　ST50/36/25/20系列是我司研制的高稳10MHz恒温晶振系列产品；该系列产品输有超高稳定度（各种尺寸下均可达到-13量级），超低相位噪声等特点，可提供丰富的性能、尺寸规格供用户选择。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

产品特征

ST50系列超低相噪高稳晶振：
——频率稳定度可优于1.5E-13/s；
——相位噪声 ≤-120dBc/Hz@1Hz
ST36系列低相噪高稳晶振：
——小体积；
——频率稳定度可优于3E-13/s；
——相位噪声 ≤ -168dBc/Hz@1KHz
ST25系列小体积低相噪高稳晶振：
——频率稳定度可优于8E-13/s；
——相位噪声 ≤-158dBc/Hz@1KHz
ST20系列小体积低相噪高稳晶振：
——频率稳定度可优于8E-13/s；
——相位噪声 ≤-160dBc/Hz@1KHz

配置选型

产品特性	规格名称	指标参数	备注
ST50系列（50型）产品通用特性
10MHz射频输出（50Ω负载）	输出频率	10MHz
	输出波形	正弦波	负载50Ω，Load±5%
	信号功率	9±2dBm
	谐波	≤-40dBc
	杂散	≤-80dBc
初始频偏	准确度	≤±0.1ppm	出厂校准值, +25℃,EFC=+2.5±0.1V
频率特性	温度频率稳定度	≤±0.5ppb	-20→+70℃ Ref+25℃
	电压频率稳定度	≤±0.2ppb	VCC±5%
	负载频率稳定度	≤±0.2ppb	Load±5%
	老化率	≤±0.1ppb/day ≤±10ppb/year	通电时间>24h
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	频率调谐范围	≥±0.25ppm
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境温度	工作温度范围	-20→+70℃
环境温度	储存温度范围	-40→+85℃
电源特性	工作电压	+12VDC	VDC±5%，纹波＜20mV
	启动电流	＜500mA	持续时间＜90s，+25℃
	稳态功耗	＜200mA	持续时间＜600s，+25℃
参考电压	输出电压	/	无
ST36系列（36型）产品通用特性
10MHz射频输出（50Ω负载）	输出频率	10MHz
	输出波形	正弦波	负载50Ω，Load±5%
	信号功率	9±2dBm
	杂散	≤-80dBc
初始频偏	准确度	≤±0.1ppm	出厂校准值, +25℃,EFC=+2.5±0.1V
频率特性	电压频率稳定度	≤±1.0ppb	VCC±5%
频率特性	负载频率稳定度	≤±1.0ppb	Load±5%
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	频率调谐范围	≥±0.25ppm/≥±0.4ppm
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境温度	工作温度范围	-20→+70℃/-40→+70℃
环境温度	储存温度范围	-40→+85℃/-55→+85℃
电源特性	工作电压	+12VDC/+5VDC	VCC±5%，纹波＜20mV
	启动电流	＜350mA	持续时间＜60s，+25℃
	稳态功耗	＜150mA	持续时间＜180s，+25℃
参考电压	输出电压	/	无
ST25系列（25型）产品通用特性
10MHz射频输出（50Ω负载）	输出频率	10MHz
	输出波形	正弦波	负载50Ω，Load±5%
	信号功率	9±2dBm
	杂散	≤-80dBc
初始频偏	准确度	≤±0.1ppm	出厂校准值, +25±3℃,EFC=+2.5±0.1V
频率特性	温度频率稳定度	≤±50ppb	-40→+70℃ Ref+25℃
	电压频率稳定度	≤±1.0ppb	VCC±5%
	负载频率稳定度	≤±1.0ppb	Load±5%
	老化率	≤±0.5ppb/day ≤±50ppb/year	通电时间>48h
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	频率调谐范围	≥±0.4ppm
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境温度	工作温度范围	-40→+70℃
环境温度	储存温度范围	-55→+85℃
电源特性	工作电压	+12VDC	VCC±5%，纹波＜20mV
	启动电流	＜350mA	持续时间＜60s，+25℃
	稳态功耗	＜150mA	持续时间＜180s，+25℃
参考电压	输出电压	/	无
ST20系列（20型）产品通用特性
10MHz射频输出（50Ω负载）	输出频率	10MHz
	输出波形	正弦波	负载50Ω，Load±5%
	信号功率	9±2dBm
	谐波	≤-40dBc
	杂散	≤-80dBc
初始频偏	准确度	≤±0.1ppm	出厂校准值, +25℃,EFC=+2.5±0.1V
频率特性	温度频率稳定度	≤±50ppb	-20→+70℃ Ref+25℃
	电压频率稳定度	≤±1.0ppb	VCC±5%
	负载频率稳定度	≤±1.0ppb	Load±5%
	老化率	≤±0.5ppb/day ≤±50ppb/year	通电时间>24h
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	频率调谐范围	≥±0.4ppm/≥±0.5ppm
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境温度	工作温度范围	-40→+70℃
环境温度	储存温度范围	-55→+85℃
电源特性	工作电压	+5VDC	VCC±5%，纹波＜20mV
	启动电流	＜650mA	持续时间＜90s，+25℃
	稳态功耗	＜240mA	持续时间＜300s，+25℃
参考电压	输出电压	/	无
