同相 ST12/14/20/25/36系列高频低噪恒温晶振

高频低噪声恒温晶振 ST12/14/20/25/36系列是我司研制的高频超低噪声系列产品，输出频率20~120MHz，具有超低相位噪声，同时具备小体积、低功耗的特点。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

高频低噪声恒温晶振 ST12/14/20/25/36系列是我司研制的高频超低噪声系列产品，输出频率20~120MHz，具有超低相位噪声，同时具备小体积、低功耗的特点。

产品特征

ST14系列：
——超小体积封装设计：业内体积最小的低噪声恒温晶振，尺寸14mm*14mm*8mm
——低相位噪声设计： -135dBc/Hz@100Hz；-165dBc/Hz@1KHz；-178dBc/Hz@100kHz（100MHz）
——低功耗设计：稳定功耗0.8W
——专为机载，弹载平台研发设计
——内部选用SC切TO-5型低加速度灵敏度抗振型晶振

ST20系列：
——小尺寸，20mm*20mm*9.5mm
——低相位噪声设计： -135dBc/Hz@100Hz；-160dBc/Hz@1KHz；-175dBc/Hz@100kHz（100MHz）

ST25系列：
——超低相位噪声设计： -140dBc/Hz@100Hz；-168dBc/Hz@1kHz；-185dBc/Hz@100kHz；（100MHz）
——高功率输出设计：输出功率可达18dBm
——高温度特性：100MHz：5E-8（-55~+85℃）

配置选型

产品特性	规格名称	指标参数	测试条件
输出特性	输出波形	正弦波（sinewave）
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境	工作温度	-40℃→+70℃
环境	存储温度	-55℃→+85℃ -55℃→+100℃（ST25BER100-5V，ST25BFR100-5V）

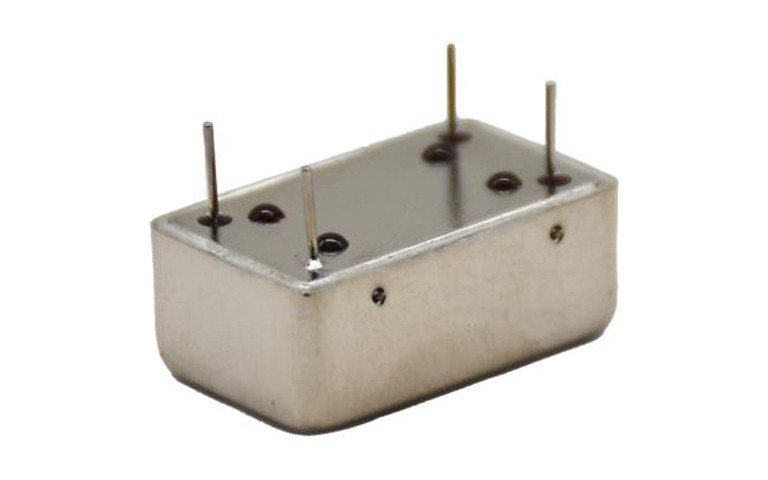

外形尺寸	ST12（12型）	20.6×12.6×8.5mm

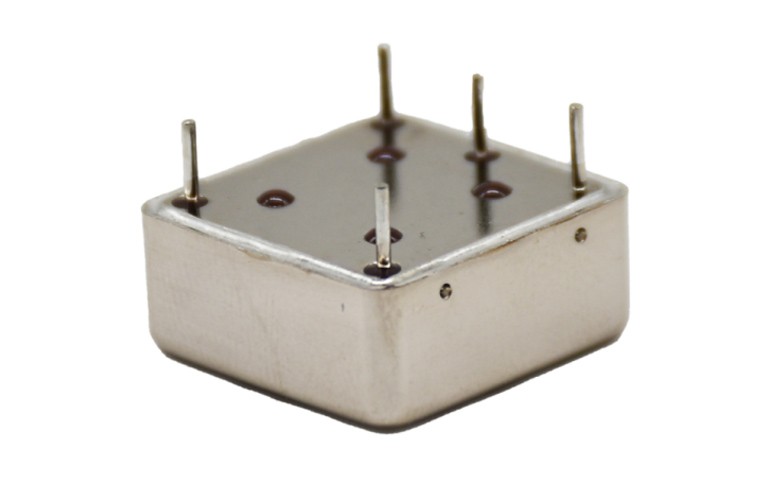

	ST14（14型）	14×14×8.5mm
	ST20（20型）	20.2×20.2×9.5mm
	ST25（25型）	25.4×25.4×12.5mm

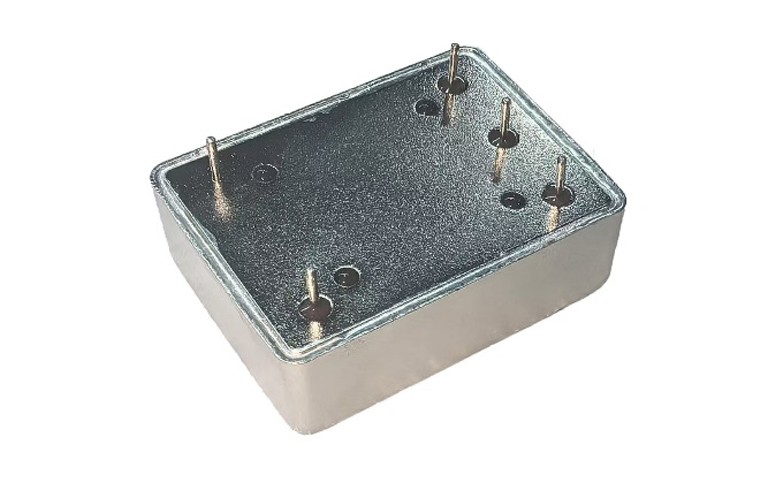

	ST36（36型）	36×27×12.7mm
参考电压	输出电压	/	无
