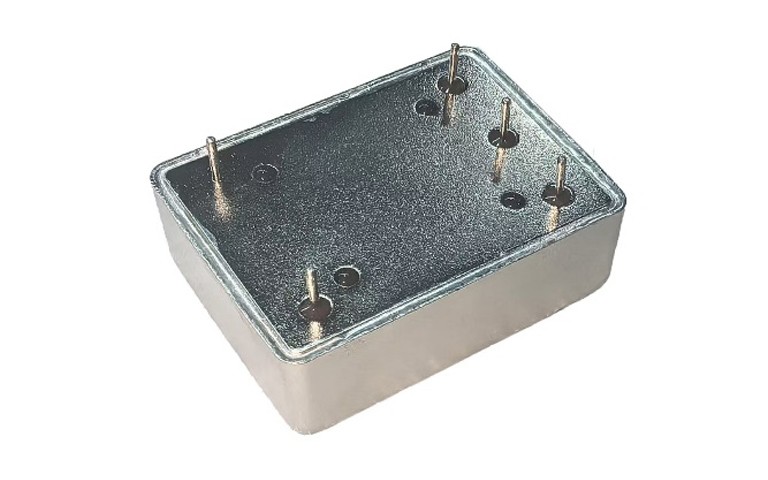

同相 36G系列全国产化恒温晶振

ST36G系列是我司研制的全国产化系列产品，输出频率10~100MHz可选，具有小型化，高稳定度，超低相位噪声的特点。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

ST36G系列是我司研制的全国产化系列产品，输出频率10~100MHz可选，具有小型化，高稳定度，超低相位噪声的特点。

产品特征

全国产化
高稳定度
超低相位噪声

配置选型

产品特性	规格名称	指标参数	测试条件
电源特性	工作电压	+5.0VDC	VCC±5%，纹波<50mV
	启动电流	<650mA	持续时间≤90s，+25℃
	稳态电流	<240mA	持续时间≤300s，+25℃
输出特性	标称频率	10.000MHz
	输出波形	正弦波（sinewave）
	信号功率	9±2dBm	阻抗50Ω，Load±5%
	谐波抑制	<-45dBc	阻抗50Ω，Load±5%
	杂波抑制	<-80dBc
初始频偏	准确度	≤±0.1ppm	出厂校准值，25±3℃，EFC=2.5±0.1V
频率稳定度	温度频率稳定度	≤±5.0ppb	-40→+70℃ Ref+25℃
	电压频率稳定度	≤±1.0ppb	VCC±5%
	负载频率稳定度	≤±1.0ppb	Load±5%
频率控制功能（EFC）	输入电压范围	0→5V	中心电压+2.5V
	频率调谐范围	≥±0.4ppm
	调频极性	正极性
	线性度	<10%
	输入阻抗	≥100KΩ
环境	工作温度	-40℃→+70℃
环境	存储温度	-55℃→+85℃
参考电压	输出电压	/	无
