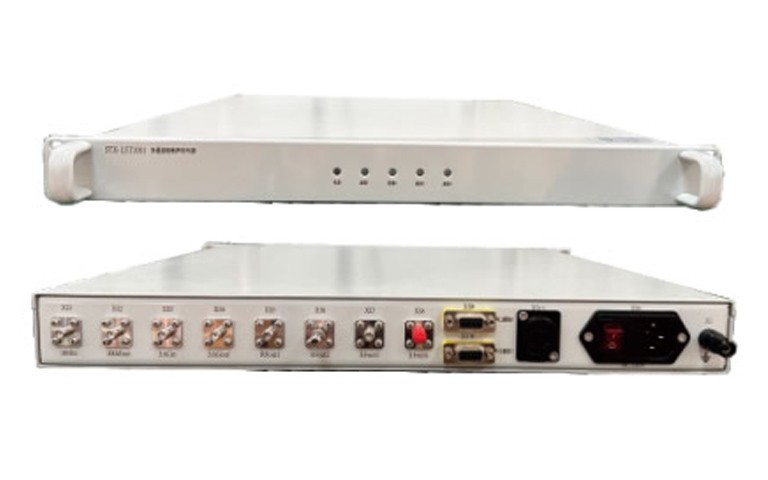

同相 STX-LSJ2-2-18G 多通道低噪声信号源

STX-LSJ2-2-18G型多通道低噪声信号源支持2~18GHz任意频率输出，能够提供5路独立输出。该产品具有高隔离度、低相位噪声的特点，频率精度≤±1mHz，功率稳定度＜0.1dB，可方便用户快速输出多路不同频率信号，提高产品研发效率。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

STX-LSJ2-2-18G型多通道低噪声信号源支持2~18GHz任意频率输出，能够提供5路独立输出。该产品具有高隔离度、低相位噪声的特点，频率精度≤±1mHz，功率稳定度＜0.1dB，可方便用户快速输出多路不同频率信号，提高产品研发效率。

产品特征

输出频率2~18GHz
5 通道独立可控
频率步进1mHz；
功率步进0.1dB
低相位噪声≤-120dBc/Hz@100kHz@10GHz
内置参考，可切换外10MHz

配置选型

产品特性	规格名称		指标参数	备注
射频输出	输出频率		2~18GHz
	输出路数		5路	每路独立可控
	频率精度		≤±1mHz
	输出功率范围		-25~+18dBm
	功率准确度		≤±1dB(-20~+18dBm)	采用功率计机箱端口测试
			≤±1.5dB(-25~-20dBm)
	功率步进		0.1dB
	通道隔离度		≥80dB
	射频关断比		≥80dBc
	脉冲调制速率		≤50ns
	谐波		≤-50dBc
	杂散		≤-65dBc
	相位噪声@10GHz	@100Hz	≤-90dBc/Hz
		@1kHz	≤-112dBc/Hz
		@10kHz	≤-120dBc/Hz
		@100kHz	≤-120dBc/Hz
内部参考	频率		10MHz	无外参考时，自动切换为内参考
	准确度		≤±0.1ppm
	温度稳定度		≤±0.1ppm
外部参考	频率		10MHz
	功率范围		+3~10dBm
	相位噪声	@100Hz	≤-140dBc/Hz
		@1kHz	≤-150dBc/Hz
		@10kHz	≤-155dBc/Hz
		@100kHz	≤-155dBc/Hz
同步点频	输入频率		1600MHz（1路）
	输出频率		1600MHz（1路）
环境	工作温度		0 ºC~+50 ºC
	储存温度		-45 ºC~+85 ºC
	湿度		≤92%无冷凝	工作条件
电源电压	交流电压		220VAC
	功耗		≤150W（常温环境下）
监控	LAN		远程网络控制
结构	尺寸		标准2U机箱
	连接器		SMA-K
	显控		触摸显示屏
