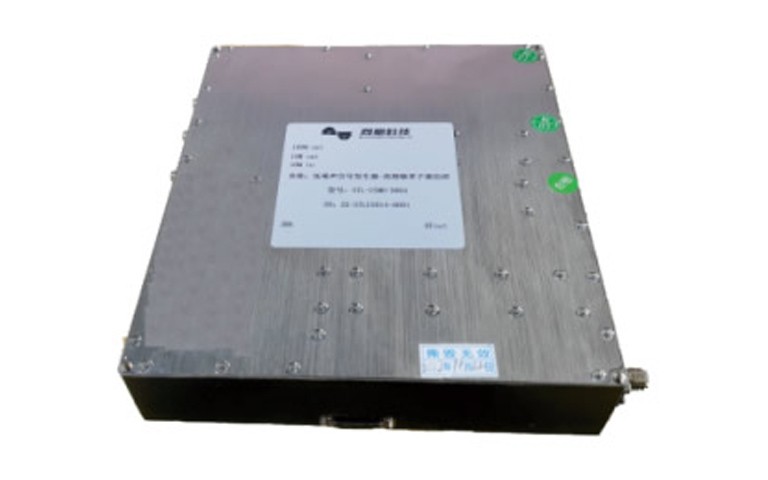

同相 STX-DSM005 低噪声信号发生器-高稳激励源
STL-RS型微波源主要应用于铷原子钟和冷原子技术研究,该信号源支持6400MHz至6900MHz的频率输出,频率步进≤1uHz。可支持内部自动扫频和外部脉冲触发扫频功能,扫频步进支持1uHz~100MHz。同时该款设备具有高稳定度和低相噪的特点,是科研用户的理想选择。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

STL-RS型微波源主要应用于铷原子钟和冷原子技术研究,该信号源支持6400MHz至6900MHz的频率输出,频率步进≤1uHz。可支持内部自动扫频和外部脉冲触发扫频功能,扫频步进支持1uHz~100MHz。同时该款设备具有高稳定度和低相噪的特点,是科研用户的理想选择。



产品特征

  • 6400-6900MHz输出
  • 频率步进 1uHz
  • 内置参考,可切换外 10MHz 输入



配置选型



产品特性

规格名称

指标参数

备注

射频输出

输出频率

6400-6900MHz



输出路数

1路



频率步进

≤1 uHz



功率范围

-15~+10dBm



功率步进

0.1dB



功率平坦度

±1dB



谐波抑制

≥35dBc



杂散抑制

≥50dBc



扫频方式

外部触发

该激励源具有外部触发扫频功能,可通过通信端口进行配置。扫频时,相位连续,最小驻留时间为5us,最小频率步进1uHz。在扫频起始时刻,输出同步脉冲。

扫频参数方式

PC机通过串口设置

扫频时序

固定,见备注详细说明

扫频频段数

1~1023

扫频时序驻留最小时间

5us

扫频时序驻留最大时间

4s

扫频频率步进

1uHz~100MHz

输出残余相位噪声

1Hz

≤-105dBc/Hz

分频后,采用5125测试,折算到10MHz,按10LogN恶化

10Hz

≤-120dBc/Hz

绝对相位噪声

100Hz

≤-85dBc/Hz

100Hz以后受锁相环环路带宽影响,需要测试绝对相位噪声,采用FSUP信号源分析仪测试

1KHz

≤-100dBc/Hz

频率稳定度

1S

≤2E-13

阿伦方差,输出信号分频后采用5125测试

10S

≤5E-14

环境温度

工作温度

0°C + 50°C



储存温度

-55°C + 85°C



电源电压

供电电压

12V DC



功耗

≤30W



结构

尺寸

155.5*135*24mm



射频连接器

SMA-K



控制接口

DB9
