RIGOL普源 DNA5000系列 矢量网络分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

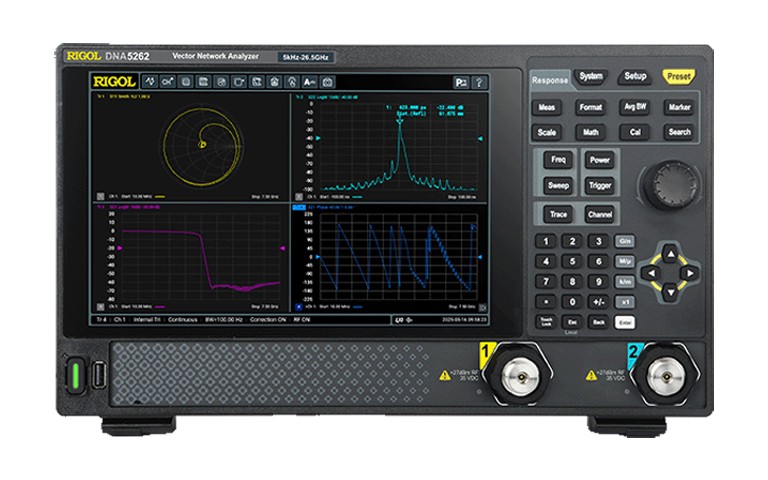

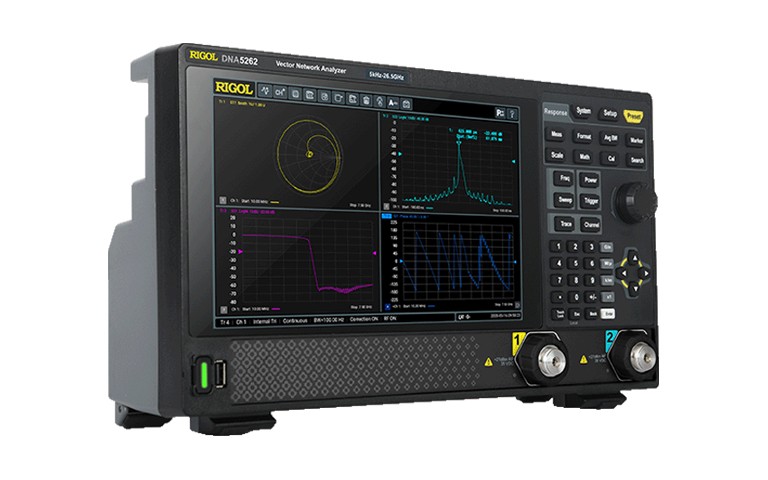

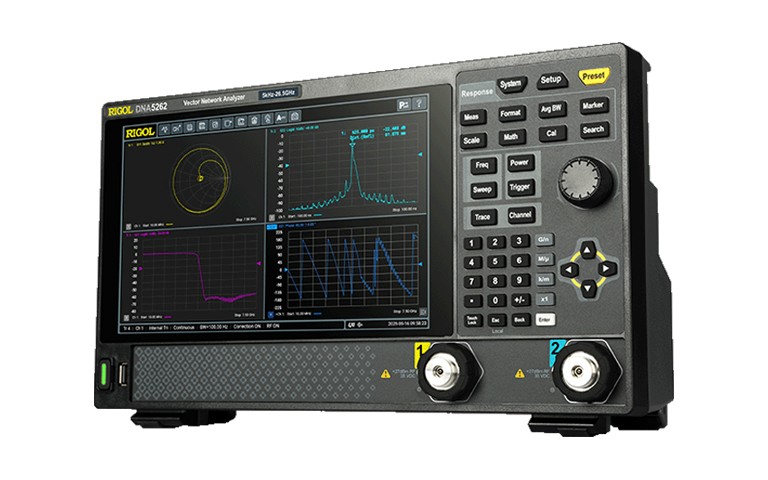

DNA5000矢量网络分析仪助您精准捕获S参数，全面评估器件的传输与反射特性。借助直观的史密斯圆图与极坐标，轻松攻克阻抗匹配难题。利用强大的故障点定位(DTF)功能，快速诊断线缆与天线问题。
频率范围覆盖多种应用
提供从 5 kHz 到 26.5 GHz 的频率范围，支持 4 个或 2 个测试端口，精准覆盖了从基础无源器件（如滤波器、天线、线缆）、材料介电常数及高速互联等领域的测试需求。
宽动态范围确保性能表征
超过 120 dB 的宽动态范围和极低的迹线噪声，确保了高抑制比器件的精确表征和测量结果的稳定性。
丰富的分析功能
内置极限线测试（Pass/Fail）、驻波比（SWR）测量、史密斯圆图、时域反射计(TDR)等多种应用工具，无论是研发验证还是产线品控，都能高效完成。
夹具移除及去嵌
通过夹具移除及去嵌轻松剥离测试夹具、转接头和线缆带来的影响，精准测量被测件（DUT）本身的真实S参数，确保结果的可靠性。
向导式校准
内置的校准向导会一步步清晰地指引您完成操作，无论是新手还是专家，都能快速、准确地完成设置，确保每一次测量的精度。
可选机械或电子校准件
提供覆盖不同频段和接口类型的高精度、长寿命机械校准件，确保测试结果的可溯源与高重复性。而电子校准件能大幅缩短测试准备时间，更能有效避免人为误差，是追求极致效率与一致性的理想选择。
丰富的选配附件
通过完善的附件生态，您可以一站式配齐所需，让可靠测试即刻发生。
标准SCPI指令，指令集兼容

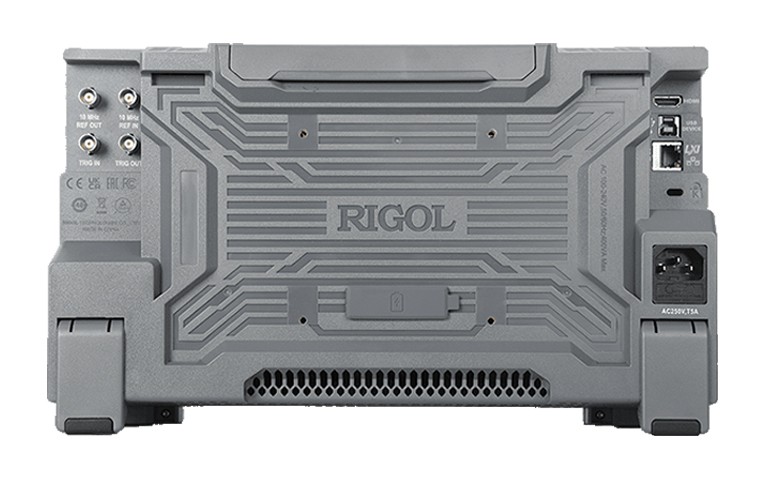

提供多种远程控制接口并支持标准SCPI指令，通过指令集兼容平滑地将其集成或替换到现有测试系统中，无需重写自动化脚本，保留熟悉的工作流程。
配置选型
|
型号 |
端口数 |
最高频率范围 |
连接器 |
|---|---|---|---|
|
DNA5262 |
2 |
5 kHz ~ 26.5 GHz |
3.5mm (m) |
|
DNA5202 |
2 |
5 kHz ~ 20 GHz |
3.5mm (m) |
|
DNA5142 |
2 |
5 kHz ~ 14 GHz |
N (f) |
|
DNA5082 |
2 |
5 kHz ~ 8.5 GHz |
N (f) |
|
DNA5042 |
2 |
5 kHz ~ 4.5 GHz |
N (f) |
