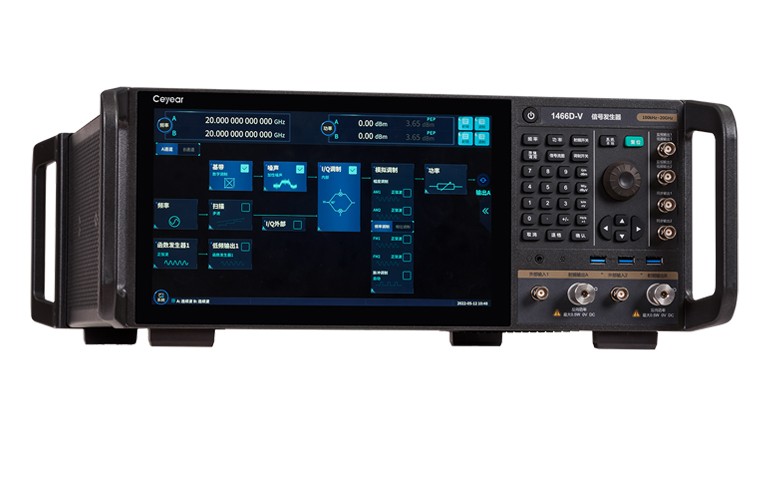

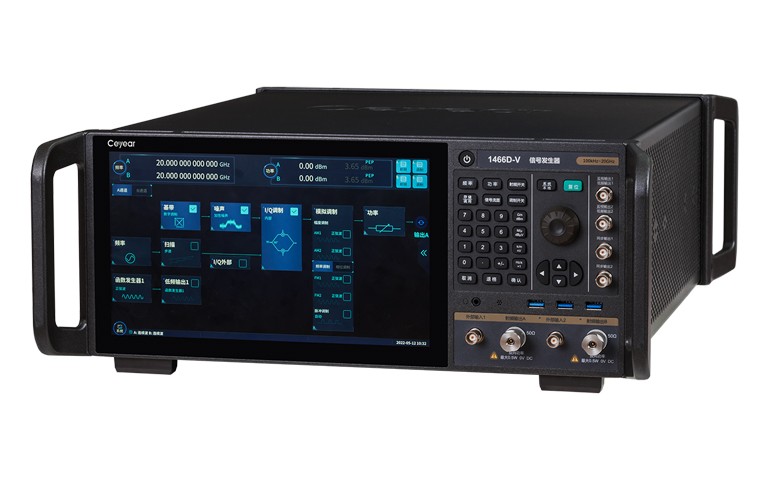

Ceyear思仪 1466-V系列 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1466-V系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、射频调制带宽大、信号频谱纯度高，具有高准确度和大动态范围的功率输出，以及出色的矢量调制精度和ACPR性能，搭配单机双射频通道和多机级联的设计，可满足您各类测试要求。模拟调制、数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟，让支撑无线通信、移动通信等复杂场景测试得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、SCPI命令录制、操控界面自定义和基带波形预览等一系列新功能，打造用户的测试幸福感。1466C/D/E/G/H/L-V信号发生器是通信等尖端技术领域从元器件级到系统级高标准测试的理想选择。
出色的频谱纯度，让尖端测试更从容
1466V系列信号发生器支持高纯频谱信号输出（测量值），1GHz载波单边带（SSB）相位噪声-147dBc/Hz@10kHz频偏，10GHz载波-132dBc/Hz@10kHz频偏；20GHz宽带底部噪声–161dBc/Hz@30MHz频偏；10GHz载波杂散<-80dBc，谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。
大动态范围、高准确度功率输出
1466-V系列信号发生器最大输出功率测量值：5GHz为+27dBm，20GHz为+24dBm， 30GHz为+25dBm，60GHz为+22dBm。最小输出功率-150dBm（可设置），动态范围超过170dB。具有优异的功率准确度指标，典型值<0.5dB（20GHz以下）。
2GHz射频调制带宽，轻松面对宽带测试挑战
1466-V系列信号发生器能够提供最大2GHz射频调制带宽，根据不同应用场景，支持500MHz、1GHz、2GHz带宽灵活选配，使用外部宽带基带信号输入时射频调制带宽高达5GHz。无论现在的5G通信还是未来的6G通信，出众的调制带宽性能可轻松面对测试挑战。
优异的矢量调制精度，胜任通信设备标定与测试
1466-V系列信号发生器具备优异的矢量调制精度，QPSK调制EVM测量值0.4%（2GHz载波）。具有优良的邻道功率比，5GNR ACPR＜-55dBc@2GHz载波，＜-45dBc@42.5GHz载波。能够胜任通信设备研发中的性能评估及产线中的通信设备性能检测。
多机级联，实现多源相参激励
支持多机级联，可为MIMO、波束赋形、信号分集测试提供解决方案。
高速数据回放（光口）
支持基于高速数据（光口）的数据记录仪连接，搭建采集记录与回放系统。
齐全的模拟调制
支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
多样式扫描功能
支持步进扫描、列表扫描、模拟扫描（斜坡扫描）、功率扫描功能。
全面的标准数字调制样式
多达30多种数字标准调制信号（PSK、FSK、QAM、APSK）的产生，囊括了数字通信所有重要频段和调制样式。
任意波播放
支持用户自定义任意波数据变采样率播放功能。配合便捷基带预览功能方便您第一时间在时域和频域验证数据的正确性。
多载波
支持连续波多音及复杂多载波调制功能，让复杂信号场景构建变得轻松。
多类型加噪
支持纯噪声、加性高斯噪声、连续波干扰等加噪功能。
脉内调制
支持包括线性调频、巴克码、调相码等多类型脉内调制。
实时衰落模拟
最大衰落路径20条，支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型，支持预设衰落场景模式，可模拟3GPP定义的衰落信道模型。
基带功率扫描
基于数字基带的功率扫描信号与传统功率扫描信号相比，具有幅度线性度高、扫描速度快、精度高、射频输出功率40-50dB动态范围，支持射频消隐、预扫描、上升时间、下降时间灵活定制，支持扫描过程标记输出等特点，可支持百纳秒级别的快速扫描。基带功率扫描产生的信号的主要应用领域是放大器测试。
移动通信信号模拟
面向移动通信基站或终端研制和生产，以及移动通信设备入网验证和核准中必须的射频一致性测试，Ceyear 1466-V系列信号发生器通过内嵌包含5G NR在内的600多种TestModel/FRC，支持标准协议信号一键模拟。
同时，配合移动通信信号模拟软件可实现多种通信协议信号灵活的编辑模拟。
配置选型
| 一般特性 | |
| 射频输出端口 | 1466C/D-V:3.5mm(阳)，阻抗5021466E/G-V:2.4mm(阳)，阻抗50Q 1466H/L-V:1.85mm(阳)，阻抗502 |
| 外形尺寸(宽x高x深) |
外形尺寸:(474.64.0) mmx (1932.5) mmx (609.54.0) mm 公称尺寸:(4262.0)mmx(1771.2)mmx(5002.0)mm(不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头、结构件局部凸出部分等的主要外形尺寸) |
| 重量 | <35kg(型号、选件配置不同，重量不同) |
| 电源 | (11010%)VAC，(50~60)5%Hz或(22010%)VAC， (50~60)5%Hz(自适应) |
| 功耗 | < 700W |
| 温度范围 | 工作温度:0C~+50C;存储温度:-40C~+70C |
