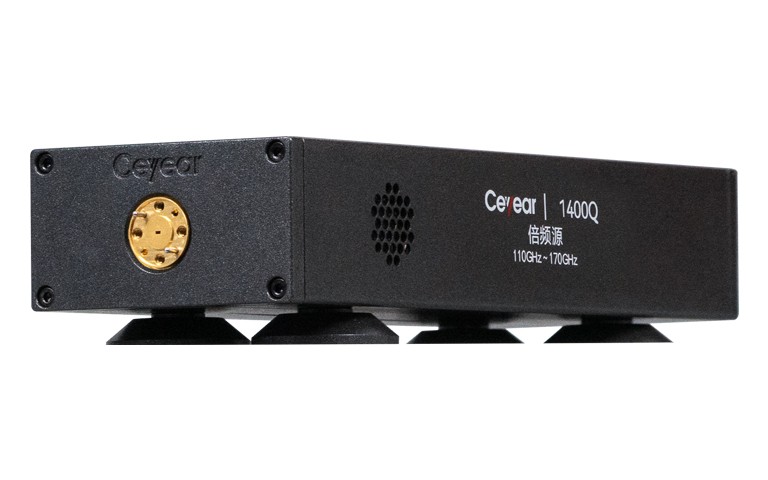

Ceyear思仪 1400系列倍频源

1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品，可与模拟信号发生器互联搭建成毫米波信号发生系统，信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点，能极大的提高测试效率。同时，倍频源体积小巧，输出端口采用“下沉式”设计，灵活满足在片测试装夹等多种测试场景。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

产品概述
配置选型

1400系列倍频源是思仪科技全新研制的模拟信号发生器频率扩展产品，可与模拟信号发生器互联搭建成毫米波信号发生系统，信号发生器通过USB电缆实现对倍频源频率切换、功率设置等的控制。该系列倍频源具有输出功率高、输出信号频谱纯净度高、输出功率可稳幅调节、稳幅输出功率调节动态范围大、稳幅输出功率准确度高等优点，能极大的提高测试效率。同时，倍频源体积小巧，输出端口采用“下沉式”设计，灵活满足在片测试装夹等多种测试场景。

功能特点

输出频率范围覆盖60GHz~170GHz;
驱动信号频率小于20GHz;
开环输出功率高:+17dBm@60GHz~110GHz ≥+15dBm@110GHz~170GHz;
功率稳幅调节动态范围大:34dB@60GHz~110GHz、≥30dB@110GHz~170GHz;
频谱纯净度高，带内杂散抑制可达40dBc;
小型化设计，体积小、重量轻，功耗低。

配置选型

型号	1400N	1400P	1400Q
输出频率范围(GHz)	60~90	75～110	110～170
倍频系数	6	6	12
输入频率范围(GHz)	10~15	12.5~18.34	9.16~14.17
开环输出功率(dBm)¹	≥+17	≥+17	≥+15
最大稳幅输出功率(dBm)¹	+16.0±0.8	+16.0±0.8	+12.0±1.0
最小稳幅输出功率(dBm)¹	-18.0±1.0	-18.0±1.0	-18.0±1.2
稳幅输出功率准确度(dB)¹	±0.8 (0dBmP+16dBm)	±0.8（0dBm≤P≤+16dBm）	±1.0（0dBm≤P≤+12dBm)
稳幅输出功率准确度(dB)¹	±1.0 (-18dBmP<0dBm)	±1.0（-18dBm≤P＜0dBm）	±1.2（-18dBm≤P＜0dBm）
带内杂散(dBc，稳幅输出+10dBm时)²	≤-40.0	≤-40.0	≤-35.0
射频输入接口	3.5mm（阴）同轴连接器
输出接口形式	WR12	WR10	WR6.5
电源输入	倍频源专用适配器
功耗(W)	≤35
外形尺寸(宽x高x深，mm)	85×44.5×240（不含把手、底脚、连接器等） 88×57.5×250（含把手、底脚、连接器等）
