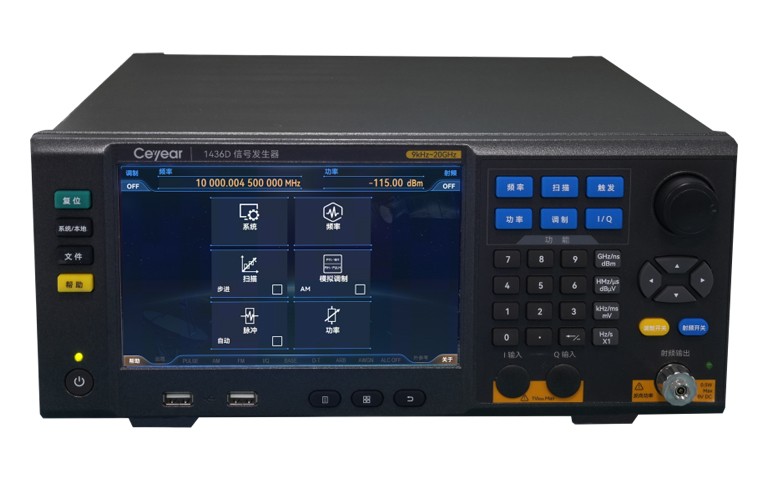

Ceyear思仪 1436A/B/C/D/F 信号发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
1436系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-120dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。1436系列信号发生器既可以满足研发阶段对性能测试的需求，也可以满足生产阶段对高效率测试的需求。
高输出功率
通过选配H08大功率输出选件，1436A/B/C/D全频段功率实测值均在20dBm以上；1436F全频段功率实测值在17dBm以上，30GHz~40GHz频段内功率实测值在20dBm以上。在需要大功率激励信号的测试场合，使用1436无需外接放大器，即可得到所需测试信号。
快速频率切换
1436可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。
高性能脉冲调制
脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式。
内置多功能函数发生器
多功能函数发生器由7个波形发生器组成，用于产生AM/FM/ΦM的调制信号和低频输出信号。2个波形发生器可以通过内部相加生成双音调制信号，用于AM/FM/ΦM。这7个波形发生器中包含有2个标准函数发生器、1个双函数发生器、1个扫描函数发生器、2个噪声发生器和1个直流发生器，直流发生器产生直流电平，仅能用于低频输出，波形发生器正弦波频率范围0.1Hz～10MHz，三角波、方波、锯齿波、脉冲的频率范围0.1Hz至1MHz，频率分辨率0.1Hz。
宽频率覆盖
1436A/B/C/D/F信号发生器的频率范围为250kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至250kHz，最高频率高达40GHz，可满足宽频段测试需求。
优良的单边带相位噪声
1436系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-120dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。
体积小重量轻
采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型10.9kg，最轻机型7.4kg。
高灵敏度LED触屏
7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板按键、带回车功能的旋转按钮、USB接口外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。
配置选型
| 一般特性 | |
| 射频输出端口 |
1436A/B/C：N型（阴），阻抗50Ω 1436D：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω 1436F：2.4mm（阳），阻抗50Ω |
| 最大外形尺(宽x高x深) |
330mm×147mm×397mm（不包括把手） 420mm×147mm×445mm（包括把手） |
| 重量 | ＜12千克（型号、选件配置不同，重量不同） |
| 电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） |
| 功耗 | 小于300W |
| 温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ |
