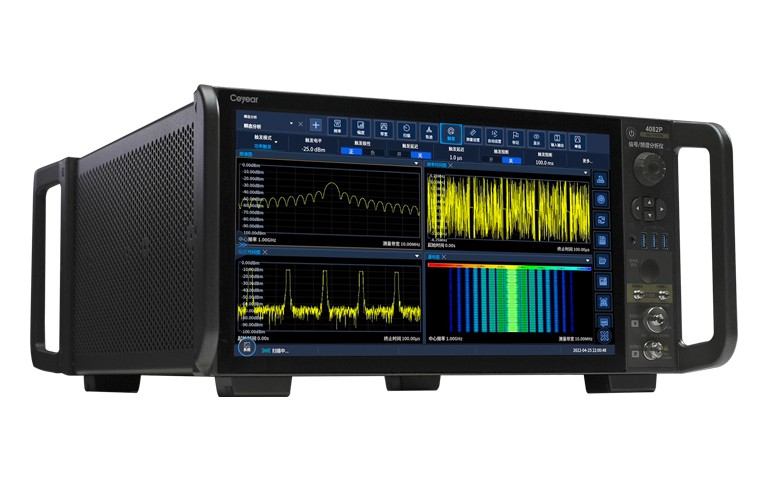

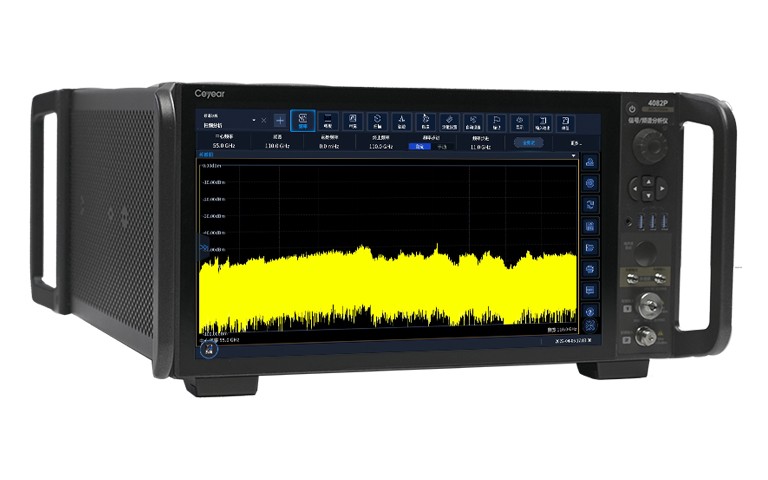

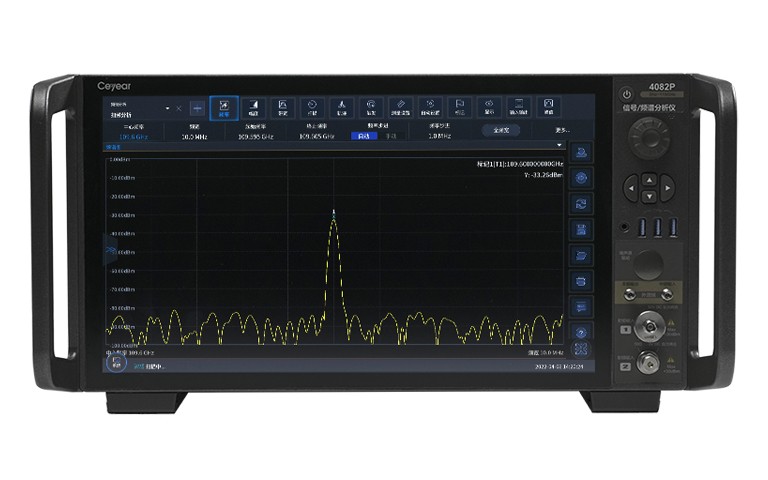

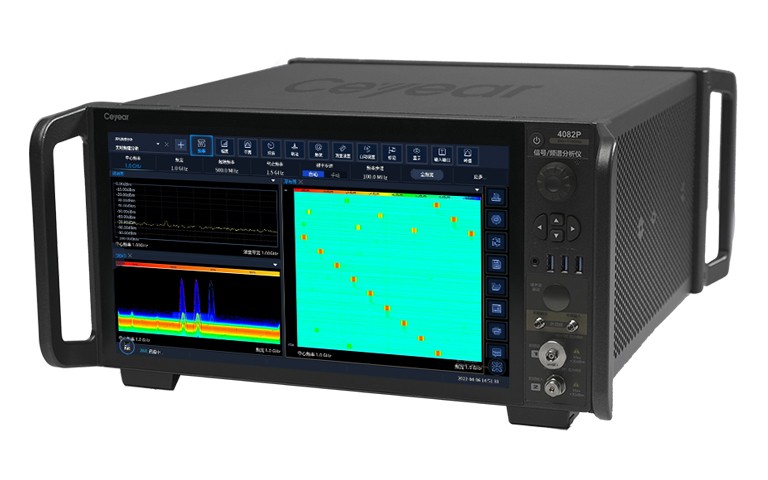

Ceyear思仪 4082系列 信号/频谱分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
Ceyear 4082系列信号/频谱分析仪，它在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达4GHz的分析带宽，配合相应的软件分析选件，满足您在移动通信、卫星通信、物联网、半导体等领域信号及设备测试时的严苛需求。
卓越的射频与接收性能
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。4082频率测量范围覆盖2Hz～110GHz，110GHz全频段配置预选器，可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平，1GHz处显示平均噪声电平为-154dBm/Hz，配置前置放大器后可达-164dBm/Hz，打开噪声抵消功能可达-172 dBm/Hz。（以上均为典型值）110GHz处显示平均噪声电平可达-140dBm/Hz。4082还具有极佳的相位噪声性能，在1GHz载波，1kHz频偏，相位噪声优于-125dBc/Hz@1kHz，-135dBc/Hz@10kHz（典型值），可满足用户在通信信号测量中的极限要求。
高达4GHz分析带宽
Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz/4GHz共8种带宽配置选择，满足宽带5G NR、WLAN等不同测试应用场景使用需求；提供1.2GHz带宽的实时频谱分析，100%截获概率（POI）信号最短持续时间优于0.53μs，可用于脉冲信号、毛刺信号、间歇性信号等各种瞬态突发信号的捕获测量。
全面的频谱分析能力
Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型，扫描点数在101～120001之间任意可选，最长扫描时间16000s，零频宽最短扫描时间1us；支持6条轨迹配置、6种检波方式、3种平均类型，具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能，并支持轨迹统计、轨迹自动保存和调用等；支持历史轨迹的瀑布图显示，可保存10000帧的瀑布图轨迹，清晰展现信号频谱变化规律；具备占用带宽、邻/信道功率、功率统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能，可提供更全面、细致的分析结果。
丰富的无线通信信号分析功能
Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持Test Model和自定义参数设置，支持提供不同信道和信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，具备星座图、误差总结表、资源分配等多种显示图谱；在带外测量方面，4082能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。搭配Ceyear专用的协议分析软件，可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析，提供EVM、星座图、频率误差等多种测量结果。
强大的射频测试功能
Ceyear 4082 系列信号/频谱分析仪具备高性能的射频测试功能，能够快速测量变频器、转发器等组件的绝对群时延和相对群时延，测量被测设备的频率响应，并显示幅度、相位、群时延与频率的关系；可以方便直观地进行宽带系统噪声功率比的测量，从而帮助衡量当多个信道被占用时，闲置信道受影响的程度，可用于有效载荷、系统、组件等研发、生产过程的测试。
超大触摸屏，操控更便捷
Ceyear 4082系列信号/频谱分析仪硬件配置全面提升，采用高性能处理器和超大触摸屏，仪器操作更便捷。4082采用i7处理器，16G内存，运行更流畅，保证长时间测试的高效运行；4082配置15.6英寸超大触摸屏，多种测量结果一览无余，支持多点触控，操作简洁高效。支持界面区域布局动态调整和自定义菜单。多测量模式并行运行与显示，模式切换方便灵活。
多种前瞻性接口配置

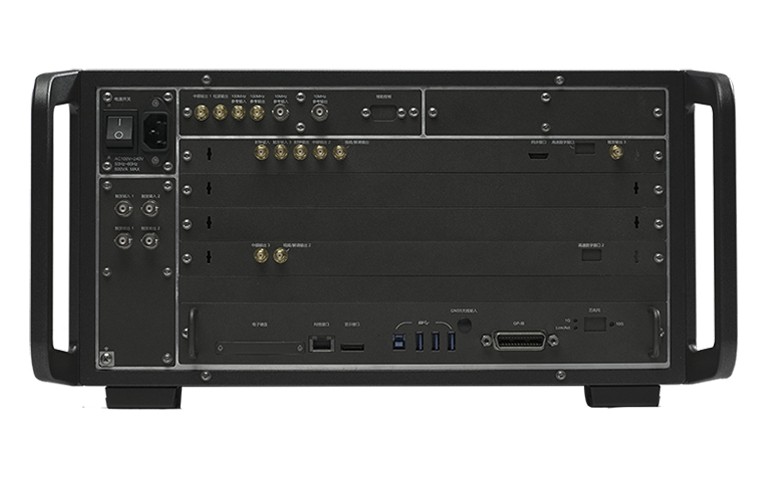

Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口，包括参考频率输入输出、触发输入输出、中频输出等，支持AC/DC两种耦合方式（射频输入1）；4082前瞻性地配置了USB3.0控制接口，万兆网接口、2GHz带宽的IQ数据流接口等，可提供更高带宽、更快速率、更加稳定的数据传输，应对各种数字化转型挑战。
配置选型
| 频率范围 | 型号 | 直流耦合 | 交流耦合 |
| 4082B | 2Hz~ 8.4GHz | 10MHZ~ 8.4GHZ | |
| 4082D | 2Hz~ 18GHZ | 10MHz~ 18GHz | |
| 4082E | 2Hz~ 26.5GHz | 10MHz~ 26.5GHZ | |
| 4082F | 2HZ~ 45GHZ | 10MHz ~ 45GHz | |
| 4082H | 2Hz~ 50GHz | 10MHz ~ 50GHz | |
| 4082L | 2Hz~ 67GHZ | 10MHZ ~ 67GHz | |
| 4082N | 2HZ~ 90GHZ | / | |
| 4082P | 2Hz~ 110GHz | / | |
| 频宽 | 范围:0Hz(零频宽)，10Hz~该型号最高频率范围准确度:(0.1%x频宽+频宽/(扫描点数-1)) | ||
| 分析带宽 | 标配:10MHz 选件H38-40:40MHZ 选件H38-200:200MHz 选件H38-400:400MHz 选件H38-600:600MHz 选件H38-1200:1.2GHz 选件H38-2000:2GHz 选件H38-4000:4GHz |
||
| IQ数据 | 存储深度(IQ长度): 分析带宽40MHz: 500MIQ样点，IQ字节长度:32位I，32位Q分析带宽>40MHz:1000MIQ样点，IQ字节长度:16位I，16位Q |
||
| 外形尺寸 | 宽(mm)x高(mm)x深(mm): (4754)mm(2384)mmx(5604)mm(包含把手、底脚、垫脚和侧提带) (4264)mmx(2224)mmx(4504)mm(不含把手、底脚、垫脚和侧提带) |
||
| 最大重量 | 约35kg(选件配置不同，重量不同) | ||
| 电源 | AC110~240V:50~60Hz | ||
| 功耗 | 最大功耗500W(标配)最大功耗850W(全配置选件) | ||
| 温度范围 | 工作温度:0C~+50C 存储温度:-40C~+70C |
||
| 射频接口 | 4082B/D | N型(阴)，50Ω | |
| 4082E | 3.5mm (阳),50Ω | ||
| 4082F/H | 2.4mm (阳)，500Ω | ||
| 4082L | 1.85mm (阳)，50Ω | ||
| 4082N/P | 1.85mm(阳),50Ω(射频输入1) | ||
| 1.00mm(阳)，50Ω(射频输入2) | |||
