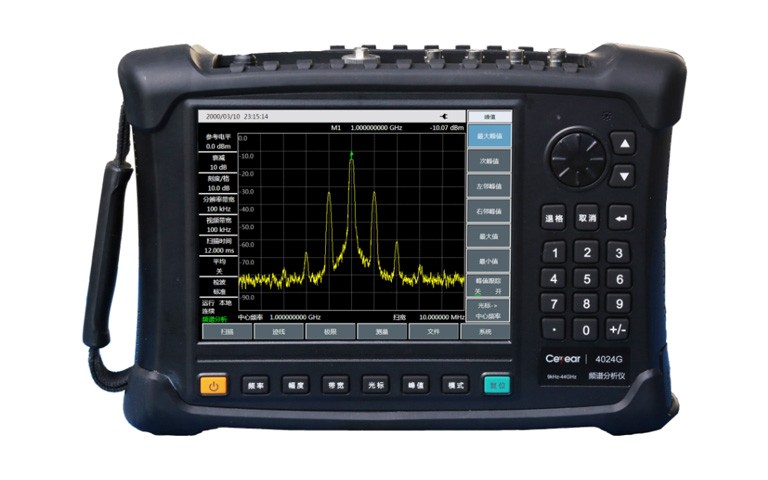

Ceyear思仪 4024系列 频谱分析仪
4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性，结构形式采用手持式，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。可应用于微波与卫星通信、无线通信等领域的信号及设备测试。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性，结构形式采用手持式，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。可应用于微波与卫星通信、无线通信等领域的信号及设备测试。
主要特点
- 频率覆盖范围：从9kHz覆盖到67GHz，共9种型号
- 显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）
- 相位噪声性能：
-112dBc/Hz@100kHz频偏@1GHz载波（4024A/B/C）
-106dBc/Hz@100kHz频偏@1GHz载波（4024D/E/F/G/H/L） - 扫描速度：1GHz扫宽最快扫描时间<20ms
- 分辨率带宽：1Hz～10MHz
- 全频段前置放大器：标准配置
- 多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM/FM/PM）、信道扫描、高精度USB功率测量、信号分析等
- 多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等
- 多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等
- 方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等
- 工作温度范围为-10℃～50℃
- 可通过电池或适配器供电
丰富的测量功能模式选件
- 场强测量 干扰分析（瀑布图） 模拟解调
- 信道扫描 功率测量（USB功率探头） 信号分析
全面的智能测量功能
- 场强测量 通道功率 占用带宽
- 邻道功率 杂散模板 载噪比
- 极限线 列表扫描 多迹线
多样的辅助测试接口
方便快捷的用户操作体验
- 一键式快速测量
- 状态及数据存储调用功能
- 8.4寸液晶与电容触摸屏一体化设计，更小的透光折射率，更清晰的显示体验
- 便捷的电容触摸屏操作特性
- 多种显示模式，户外强光、夜视等环境下可获得更好的体验
- 背光按键
配置选型
| 型号 | 4024A/B/C/D/E/F/G/H/L |
| 频率范围 | 4024A:9kHz~4GHz 4024B:9kHz~6.5GHz 4024C:9kHz~9GHz 4024D:9kHz~20GHz 4024E:9kHz~26.5GHz 4024F:9kHz~32GHz 4024G:9kHz~44GHz 4024H:9kHz~ 50GHz 4024L:9kHz~ 67GHz |
| 频率参考 |
标称频率: 10MHz；老化率: 5x10-/年；初始校准准确度:3x10-7；温度稳定性:1x10(-10~50C，相对于255C) |
| 扫描时间 | 范围:10us~600s(零扫宽)；精度:2.00%(零扫宽) |
| 频率读出准确度 | 频率读出准确度=(频率读数x频率参考误差+2%x扫宽+10%x分辨率带宽) |
| 扫频宽度 | 范围:0Hz(零扫宽)，10Hz~该型号的最高频率范围准确度:2.0% |
| 分辨率带宽 | 1Hz~10MHz(以1-3步进) |
| 视频带宽 | 1Hz~10MHz(以1-3步进) |
| 参考电平 | 范围:对数刻度-120dBm~+30dBm；转换误差:1.20dB |
| 外形尺寸 | 313.4mm(宽)x217.1mm(高)x91mm(深)(不含侧提带、后支撑等) |
| 重量(不含电池) | 4024A/B/C:4.4kg(不含跟踪源选件)，4.6kg(含跟踪源选件) |
| 4024D/E/F/G:5.1kg | |
| 4024H/L:5.3kg | |
| 工作温度 | -10C~+50C(其中电池工作温度为0C~+45C) |
| 贮存温度 | -40C~+70C(其中电池存储温度为-20C~+60C) |
| 电磁兼容性 | 符合GJB3947A-2009中3.9.1的要求 |
| 电源输入形式 | 交流电源适配器:输入220VAC(110%)，50Hz(15%)输出15VDC，4A；锂离子电池:10.8V |
| 电池供电时间 | 4024A/B/C:3h(典型值) |
| 4024D/E/F/G:2.5h(典型值) | |
| 4024H/L:2h(典型值) | |
| 整机功耗(不对电池充电） | 4024A/B/C:25W |
| 4024D/E/F/G:33W | |
| 4024H/L:38W | |
| 测试端口 | 射频输入: 4024A/B/C/D/E:N型阴转接器 4024F/G:2.4mm阴转接器 4024H/L:1.85mm阴转接器 射频输出:N型阴转接器(仅在4024A/B/C配置跟踪源选件时装配) |
| 其他接口 | 10MHz参考输入/输出:BNC(阴) |
| 外触发输入:BNC(阴) | |
| 中频输出:BNC(阴) | |
| GPS天线输入:BNC(阴) |
