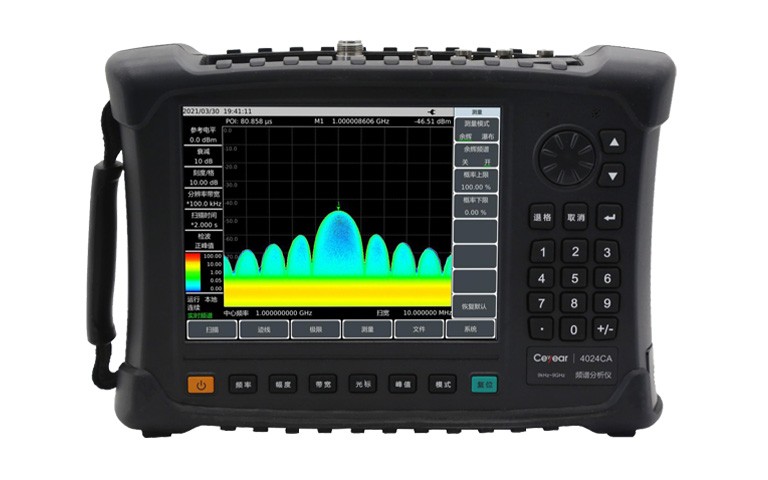

Ceyear思仪 4024CA 频谱分析仪
4024CA频谱分析仪是一款专为外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计方便用户操作，结构形式采用手持式机箱，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。
4024CA频谱分析仪可应用于移动通信、无线通信、卫星通信等设备的现场调试与安装维护、无线通信信号解调分析、干扰源测向与地图定位、宽带调制或瞬变信号的测试分析等领域，可为用户的外场频谱测试提供比较完善的解决方案。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
4024CA频谱分析仪是一款专为外场测试而设计的大宽带手持式实时频谱分析仪，最大实时分析带宽达到120MHz，具有实时频谱分析、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析、定向分析等多种测量功能模式以及场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等多种智能测量功能，采用8.4寸大屏幕液晶及电容触摸屏一体化设计方便用户操作，结构形式采用手持式机箱，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。
4024CA频谱分析仪可应用于移动通信、无线通信、卫星通信等设备的现场调试与安装维护、无线通信信号解调分析、干扰源测向与地图定位、宽带调制或瞬变信号的测试分析等领域，可为用户的外场频谱测试提供比较完善的解决方案。
主要特点
- 频率覆盖范围：9kHz~9GHz
- 全频段前置放大器：标准配置
- 优异的射频性能指标
显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）
相位噪声：-115dBc/Hz@100kHz频偏@1GHz载波（典型值）
输入三阶截获点：+13dBm（典型值）
幅度准确度：±1.3dB - 实时频谱分析功能
支持数字余辉频谱和瀑布图两种显示模式
最大实时分析带宽：120MHz
最小100%POI捕获时间：5.8μs - 分辨率带宽：1Hz～10MHz（1-3倍步进），20MHz
- 512M大容量IQ数据捕获功能
- 多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、实时频谱分析、定向分析（直接查找、水平扫描、地图定位）、5G NR解调分析、LTE FDD/TDD解调分析、GSM/EDGE解调分析等
- 多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、谐波失真、频谱发射模板/杂散发射模板、室内/室外地图测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能
- 多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等
- 方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等
- 工作温度范围为-10℃～50℃
- 可通过电池或适配器供电
丰富的测量功能模式选件
- 频谱分析模式
- 干扰分析模式
- 实时频谱分析模式
丰富的测量功能模式选件
- 定向分析模式
- 5G NR测量模式
- LTE TDD/FDD测量模式
- GSM/EDGE测量模式
全面的智能测量功能
- 场强测量
- 通道功率
- 占用带宽
- 临道功率
全面的智能测量功能
- 杂散发射模板
- 频谱发射模板
- 载噪比
- 谐波失真
全面的智能测量功能
- 极限线
- 列表扫描
- 多迹线
多样的辅助测试接口
方便快捷的用户操作体验
- 一键式快速测量
- 状态及数据存储调用功能
- 8.4寸液晶与电容触摸屏一体化设计，更小的透光折射率，更清晰的显示体验
- 便捷的电容触摸屏操作特性
- 多种显示模式，户外强光、夜视等环境下可获得更好的体验
- 背光按键
配置选型
| 型号 | 4024CA |
| 频率范围 | 9kHz ~ 9GHz |
| 频率参考 | 标称频率:1OMHz 老化率:5x10/年 初始校准准确度:3x107 温度稳定度:1x10(-10~50C，相对于255C) |
| 扫描时间 | 范围:1us~6000s(零扫宽) 精度:2.00%(零扫宽) |
| 频率读出准确度 | 频率读出准确度=(频率读数x频率参考误差+2%x扫宽+10%x分辨率带宽) |
| 扫频宽度 | 范围:10Hz~ 9GHz或0Hz 准确度:2.0% |
| 分辨率带宽 | 1Hz~ 10MHz(以1-3步进)，20MHz |
| 视频带宽 | 1Hz~10MHz(以1-3步进)，20MHz |
| 边带噪声(载波1GHz，20C~30C) | -108dBc/Hz@频偏10kHz -110dBc/Hz@频偏100kHz -118dBc/Hz@频偏1MHz -129dBc/Hz@频偏10MHz |
| 参考电平 | 范围:-150dBm~+30dBm转换误差:1.20dB(参考电平0dBm~-60dBm) |
| 外形尺寸 | 314mm(宽)x217mm(高)x91mm(深)(不含侧提带、后支撑等) |
| 重量(不含电池) | 4.6kg |
| 工作温度 | -10C~+50C(其中电池工作温度为0C~+45C) |
| 贮存温度 | -40C~+70C(其中电池存储温度为-20C~+60C) |
| 电磁兼容性 | 符合GJB3947A-2009中3.9.1的要求 |
| 电源输入形式 | 交流电源适配器：输入220V(110%)，50Hz(15%)输出15VDC，4A 锂离子电池：10.8V |
| 电池供电时间 | 2h(典型值) |
| 整机功耗(不对电池充电) | 40W |
| 测试端口 | 射频输入:N型阴转接器 |
| 其他接口 | 10MHz参考输入/输出:BNC(阴) 外触发输入:BNC(阴) 中频输出:BNC(阴) GPS天线输入:BNC(阴) |
