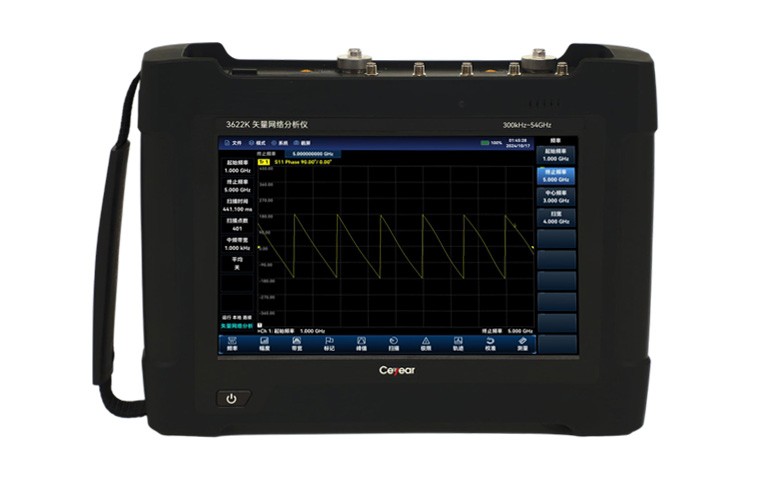

Ceyear思仪 3622系列 矢量网络分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
Ceyear 3622矢量网络分析仪系列化产品频率范围覆盖300kHz~54GHz，具有双端口矢量网络分析、天馈线分析、矢量电压计、光时域反射计、USB连续波功率测量和峰值功率测量等多项功能，具有体积小、重量轻、环境适应性强、供电灵活、操控方便等特点，产品可应用于移动通信、卫星通信、微波通信等设备的现场安装调试与维护保障测试。
主要特点
宽频率范围覆盖：
- 300kHz~54GHz宽频带覆盖
优异的性能指标：
- 动态范围（矢量网络分析）：113dB(10MHz<f≤20GHz，典型值）
丰富的测量功能：
- 标配：矢量网络分析
- 选配：天馈线分析、矢量电压计、USB连续波功率测量、USB峰值功率测量、USB光时域反射计
出色的矢量网络分析：
- 能够同时测量四个S参数、幅度和相位
- 支持时域分析、混合反射S参数测试
- 全二端口校准、未知直通校准、波导校准、电子校准（外置）、支持定义校准件
实用的天馈线分析：
- 具有回波损耗、1端口电缆损耗测试功能
- 具有故障点定位（DTF）功能
- 支持TDR电缆分析功能，能够确定故障点的位置和故障性质（短路、开路等）
显示直观的矢量电压计：
- 幅度、相位和电长度测量
- A/B和B/A测量，能够测量接收机通道的幅相一致性
灵活的光时域反射计和光功率计：
- 光时域反射计光纤类型G.652单模9/125，测量波长1310nm±20nm & 1550nm±20nm，动态范围典型值38dB
- 光功率计校准波长850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，测量范围典型值-50dBm~+20dBm（和OTDR共用单光口）
多样的辅助接口：
- 10MHz 参考输入输出接口
- GPS/北斗天线接口
- Wi-Fi无线通信接口
- LAN、USB、MicroSD卡等接口
便捷的用户体验：
- 10.1寸液晶及电容触摸屏
- 8个独立光标，支持标记拖动
- 4个显示窗口、8条迹线显示
良好的外场使用性：
- 工作温度-20℃~55℃，贮存温度-50℃~70℃
- 整机不含电池重量约3.7kg
- 支持默认、户外和夜视三种显示模式
- 内置大容量锂离子电池，典型续航时间3小时
丰富的测量功能模式及选件-矢量网络分析
3622系列矢量网络分析仪提供标准的四S参数矢量网络分析测量能力，可进行放大器、滤波器、衰减器、双工器等器部件S参数测试，支持混合反射S参数测试，显示格式包括对数、线性、相位、群延时、Smith圆图、极坐标、驻波比等。
丰富的测量功能模式及选件-天馈线分析
3622系列矢量网络分析仪的天馈线分析能够对电缆、馈线等被测件的回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离进行测量，回波损耗和故障点距离测量将帮助您确定天馈线系统中导致系统性能下降的具体原因。天馈线分析功能支持TDR测试，能够对线缆故障的类型进行分析。此外，仪器还内置一些常用电缆、馈线参数，方便使用。
丰富的测量功能模式及选件-矢量电压计
3622系列矢量网络分析仪的矢量电压计可对被测件的电长度和相移进行匹配测量，支持A/B、B/A测量功能，能够测量接收机的幅相一致性。
丰富的测量功能模式及选件-USB功率测量
USB功率测量功能通过外接电科思仪87230/87231/87232/87233系列外置USB功率探头，可以测量最高到40GHz的连续波信号功率。
丰富的测量功能模式及选件-USB峰值功率测量
通过USB接口外接电科思仪的87234D/E/F/L USB峰值功率探头，可以测试高达67GHz的射频/微波信号，实现大动态范围的脉冲功率测量。
丰富的测量功能模式及选件-光时域反射计
3622系列矢量网络分析仪的光时域反射计功能通过外接USB光时域反射计，可以实现光纤故障点定位和分析，可以实现光功率测量。
配置选型
| 型号 | 3622B:300kHz~ 9GHz |
| 3622D:300kHz~ 18GHz | |
| 3622E:300kHz~26.5GHz | |
| 3622G:300kHz~44GHz | |
| 3622H:300kHz~ 50GHz | |
| 3622K:300kHz~ 54GHz | |
| 频率准确度 | 0.9ppm |
| 频率分辨率 | 1HZ |
| 中频带宽 | 3Hz、 10Hz、30Hz、100Hz、300Hz、 1kHz、3kHz、10kHz、30kHz、100kHz |
| 功率等级 | 高、低、手动设置功率 |
| 外形尺寸 | 316.5mm(宽)x236.5mm(高)x75mm(深)(不含侧提带、面板连接器及接口塞，后支架闭合) |
| 重量 | 3.7kg(不含内置电池) |
| 工作温度 | -20C~+55C(电池放电温度-20C~+55C，充电温度+10C~+45C) |
| 贮存温度 | -50C~+70C(其中电池的贮存温度-20C~+50C，贮存时间<1个月) |
| 电磁兼容性 | 符合GJB 3947A-2009的3.9.1项相关要求 |
| 电源输入形式 | 交流电源适配器:输入电压100V至240VAC;50Hz/60Hz;输出电压19VDC，4.7A 内置锂离子电池:标称电压10.8V |
| 电池供电续航时间 | 典型值3h |
| 测试端口 | 3622B/D:N型阴转接器 3622E:3.5mm阳转接器 3622G/H:2.4mm阳转接器 3622K:1.85mm阳转接器 |
| 其他接口 | 10MHz参考输入/输出:SMA阴; 外触发输入接口:SMA阴; GPS天线接口:SMA阴(选件); Wi-Fi/4G天线接口:SMA阴(选件，其中4G天线输入接口为预留，暂不支持) |
| 通信及辅助接口 | USB接口:USB3.0A型接口2个，USB2.0TypeC型接口1个， USB3.0B型接口1个(预留)。 LAN接口:标准RJ-45型。 耳机接口:标准3.5mm。 存储卡/SIM卡:Micro SD卡及SIM卡(预留4G选件用)插槽 |
