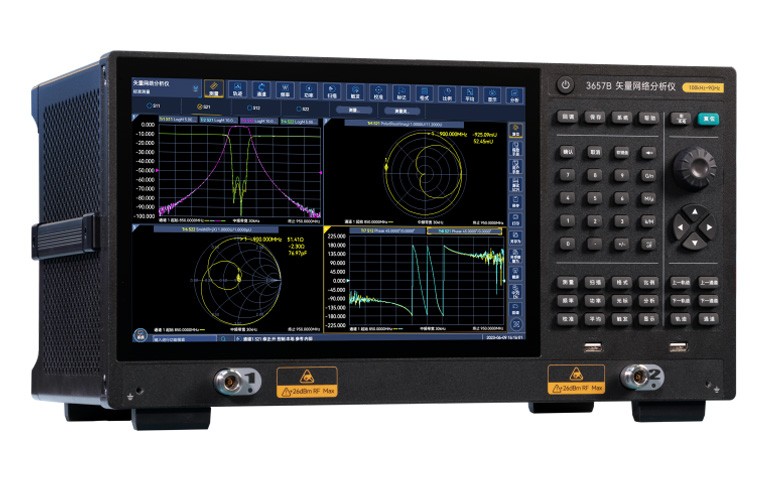

Ceyear思仪 3657系列 矢量网络分析仪
3657系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能、自动夹具移除功能、高级时域分析功能；具有对数幅度、线性幅度、阻抗、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；能够多通道多窗口显示；具有USB接口、LAN网口、HDMI接口、DP接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
3657系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能、自动夹具移除功能、高级时域分析功能；具有对数幅度、线性幅度、阻抗、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；能够多通道多窗口显示；具有USB接口、LAN网口、HDMI接口、DP接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
主要特点：
- 具有高达140dB动态范围，可对高抑制比器件进行精确测量；
- 4us/point测试速度，极大提高产线测试效率；
- 稳定性更高，满足高精度测试需求；
- 功能更丰富，除标配时域分析功能，更有自动夹具移除功能和高级时域分析功能可选；
- 体积更小，重量更轻，相同的空间条件下，可以布置更多的测试仪器；
- 具有上架式（2U）和台式（5U）两种机型；
- 具有四端口选件，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；
- 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
- 具备LAN接口，可进行远程控制及系统互联并带有六个USB接口。
- SCPI指令同步记录，脚本一键生成；
- 12.1英寸多参数同屏显示，多点触控操作。
大动态范围
具有高达140dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。
超快扫描速度
4us/point测试速度，较上一代产品显著提升，在高速线缆测试、芯片产线测试、滤波器调测等领域，提高测量反应速度，提升测试效率。
信号完整性快速分析
具备基于网络参数的虚拟眼图生成及分析功能。根据不同的高速数字通信标准，可以使用预先定义好的眼图模板进行高效Pass/Fail测试。可以在仿真眼图施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入。模拟真实环境下高速链路不同位置的仿真眼图。
具有上架式（2U）和台式（5U）两种机型
上架式机型适用于自动测试、系统集成、无人工厂等应用场景。台式机型更适合于传统使用习惯。
具有四端口选件
单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量。
强大的数据分析能力
具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，方便用户进行合格判定，提高测试效率。
配置选型
| 频率特性 | ||
| 型号 | 3657A/B/AM/BM | 3657BS |
| 频率范围 | 9kHz/100kHz ~ 4.5GHz/9GHz | 100kHz ~ 9GHz |
| 频率分辨率 | 0.1Hz | 0.1Hz |
| 频率准确度 | 5x10-(23C3C) | 5x10-6(23℃±3℃) |
| 端口功率特性 | ||
| 最大输出功率 | 0dBm，典型值:+3dBm(9kHz~100kHz)10dBm,典型值:+13dBm(100kHz~9GHz) | 10dBm (100kHz ~9GHz) |
| 网络参数特性 | ||
| 系统动态范围 | 98dB (9kHz~100kHz) 110dB (100kHz~10MHz) 140dB (10MHz~6GHz) 136dB (6GHz~9GHz) |
100dB (100kHz~10MHz) 130dB(10MHz~ 6GHz) 126dB (6GHz~9GHz) |
| 有效方向性 | 40dB (9kHz ~100kHz) 46dB (100kHz ~3GHz) 40dB (3GHz~6GHz) 38dB (6GHz~9GHz) |
46dB (100kHz~3GHz) 40dB (3GHz~6GHz) 38dB (6GHz~9GHz) |
| 一般特性 | ||
| 端口接头形式 | N型(阴头)，系统阻抗50欧姆 | |
| 测量端口数 | 3657A/B/BS/AM/BM标配:二端口;3657A/B/BS/AM/BM-400选件:四端口 | |
| 外设接口 | USB接口、LAN接口、HDMI接口、DP接口 | |
| 显示方式 | 12.1英寸高分辨率触摸显示屏 | |
| 外形尺寸 | 外形尺寸(宽x高x深)，(主机，不含把手、底脚和垫脚):3657A/B/BS:426mmx221.5mmx250mm3657AM/BM: 426mmx88.1mm*500mm | |
| 最大功耗 | 150W | |
| 电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | |
| 最大重量 | 3657A/B/BS:13.5kg;3657AM/BM:12.5kg | |
