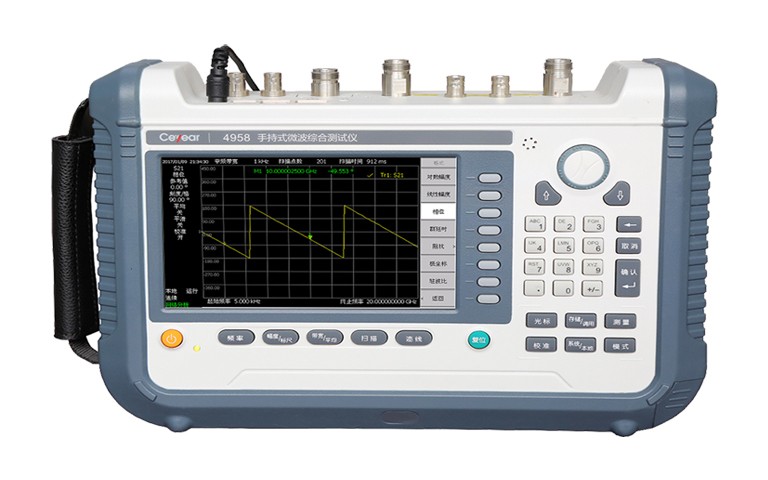

Ceyear思仪 4958 手持式微波综合测试仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz，集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体，携带方便，机动灵活，可电池供电，非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节，能够有效提高用户的现场维修保障能力。
多种测量模式
天馈线测试模式：用于电缆和天线测试（回波损耗、故障定位等）；
网络分析模式：用于S参数（S11、S12、S21、S22）测试；
频谱分析模式：用于频谱分析（场强、通道功率、占用带宽等）；
功率监测模式：用于功率测量；
矢量电压测量模式：用于矢量电压测量；
USB功率测量：用于通过USB接口进行功率测量；
高性能
天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz；
网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，动态范围80dB～95dB；
频谱分析频率范围100KHz～20GHz（可用至9kHz），边带噪声-105dBc/Hz@1MHz（1GHz载波）；
灵活性
体积小、重量轻、内置电池、现场作业轻松完成；
完善的自我诊断功能及状态自测试；
智能的电源管理功能，剩余电量指示及低电量警告；
友好的人机界面
中文操作界面，内嵌使用说明和帮助信息；
7英寸高亮度真彩TFT液晶显示屏，阳光直射条件下也能提供良好的可视性；
通用接口
提供外部输入偏置T功能，用于为有源被测件提供电源；
提供两种类型的USB2.0接口，分别用于连接移动存储设备和用于与计算机通讯；
提供1个100M的网络接口，可用于构建本地网络或实现远程控制；
天馈线测试
手持式微波综合测试仪的天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量，同时还提供故障点定位功能（DTF），精确定位阻抗失配点。
网络分析
手持式微波综合测试仪的网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，提供标准全4S参数矢量网络分析测量能力，可以进行放大器、滤波器、衰减器、双工器等全S参数测试，内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。
频谱分析
手持式微波综合测试仪频谱分析频率范围为100kHz～20GHz（可用至9kHz），具有宽频带、高分辨率、高灵敏度、动态范围大等特点，可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。
USB功率测量（选件）
手持式微波综合测试仪可通过选择电科思仪的8723X系列USB功率探头进行功率测量，可以测量频率高达40GHz的射频/微波信号。
功率监测（选件）
手持式微波综合测试仪功率检测频率范围为100kHz～20GHz，可通过频谱输入端口对被测信号进行功率测量。
矢量电压测量（选件）
手持式微波综合测试仪矢量电压测量频率范围为1MHz～20GHz，采用一体化方案代替传统的矢量电压计，可对电缆及其他一些被测件的电长度进行精确测试。
配置选型
| 项目名称 | 指标要求 | 备注 |
| 天线与传输线测试 | 频率范围 | 1MHz～20GHz |
| 频率准确度 | ±1×10-6 | |
| 频率分辨率 | 10Hz | |
| 测量点数 | 11，21，51，101，201，501，1001 | |
| 有效方向性 | 32dB～42dB | |
| 有效源匹配 | 30dB | |
| 网络分析 | 频率范围 | 1MHz～20GHz |
| 频率准确度 | ±1×10-6 | |
| 频率分辨率 | 10Hz | |
| 测量点数 | 11，21，51，101，201，501，1001 | |
| 中频带宽 | 10Hz～100kHz，以1-2-10步进 | |
| 有效方向性 | 32dB～42dB | |
| 有效源匹配 | 30dB | |
| S21动态范围 | 80dB～95dB | |
| S21动态范围 | 80dB～95dB | |
| 频谱分析 | 频率范围 | 100kHz～20GHz（可调谐至9kHz） |
| 调谐分辨率 | 1Hz | |
| 扫宽 | 100Hz～20GHz，0Hz | |
| 分辨率带宽 | 1Hz～3MHz，以1-3-10步进 | |
| 视频带宽 | 1Hz～3MHz ，以1-3-10步进 | |
| 频率测量 | 频率范围 | 100kHz～20GHz |
| 频率分辨率 | 1Hz | |
| 频率准确度 | ±[读出频率×（1×10-6（23℃）+10-6/10℃）+10Hz] | |
| 灵敏度 | -40dBm | |
| 接口 | 电缆和天馈线测试接口 | N型（阴） |
| 矢网分析测试接 | N型（阴） | |
| 频谱分析测试接 | N型（阴） | |
| 控制接口 | USB、LAN | |
| 工作温度 | 0℃～+50℃ | |
| 储存温度 | -40℃~ +70℃ | |
| 尺寸 | 最大外形尺寸：330mm（宽）×230mm（高）×120mm（深） | |
| 重量 | 不超过5kg | |
| 电源要求 | 交流电源 | 220V~ ±10％，50Hz±5％ |
| 内置电池组 | 标称电压10.8V，连续工作时间≥3h | |
| 功耗 | ≤28W | |
| 冷却方式 | 内部风冷 |
