Ceyear中电科思仪41所 AV82407/A/B/C/D 毫米波扩频模块

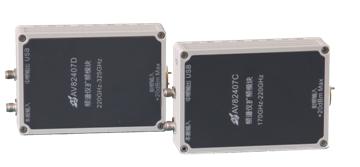

AV82407系列毫米波扩频模块主要为信号分析仪进行毫米波扩频测量而设计。AV82407/A/B/C/D系列毫米波扩频模块可用于AV4051系列信号分析仪扩频及毫米波信号接收机的前端。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
产品描述：
AV82407系列毫米波扩频模块主要为信号分析仪进行毫米波扩频测量而设计。AV82407/A/B/C/D系列毫米波扩频模块可用于AV4051系列信号分析仪扩频及毫米波信号接收机的前端。
AV82407系列毫米波扩频模块被测射频信号采用标准矩形波导接口；其本振输入、中频输出都采用3.5mm阴型同轴接头。
主要特点：
● 变频损耗低
● 体积小、重量轻
● 本振功率适用范围宽，确保幅度测量的准确度
● 采用智能USB接口与主机互联，实现自动识别扩频模块，自动配置变频损耗等功能
典型应用：
与频谱分析仪主机AV4051相连，实现毫米波频段信号测量功能，如图所示：
主机： AV82407
频谱仪扩频模块 50GHz~75GHz AV82407A
频谱仪扩频模块 75GHz~110GHz AV82407B
频谱仪扩频模块 110GHz~170GHz AV82407C
频谱仪扩频模块 140GHz~220GHz AV82407D
频谱仪扩频模块 220GHz~325GHz
标配：
|
序号
|
名称
|
说明
|
|
1
|
3.5mm射频电缆
|
|
|
2
|
2.4mm射频电缆
|
|
|
3
|
USB电缆
|
|
|
4
|
用户手册
|
|
|
5
|
直波导
|
|
