Tektronix泰克 RSA306 USB频谱分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

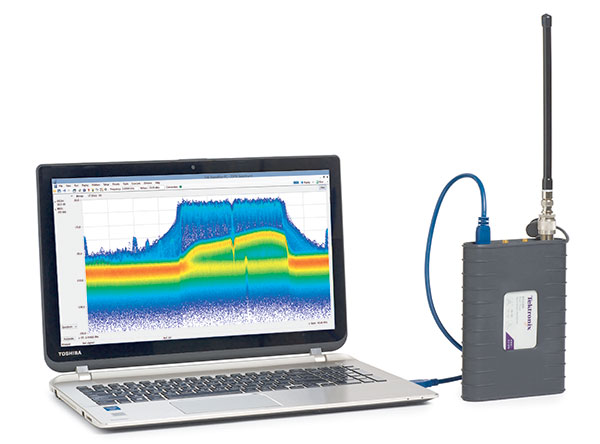

RSA306 使用电脑和泰克SignalVu®-PC RF 信号分析软件，为 9 kHz ~ 6.2 GHz 的信号提供实时频谱分析、流式捕获和深入信号分析功能，而且价格低、携带方便，特别适合现场、工厂或学术机构使用。
主要性能指标
- 9 kHz ~ 6.2 GHz 频率范围，满足各种分析需求
- +20 dBm ~ -160 dBm 测量范围
- 捕获干扰，确保第一次、每一次都能看到问题
- Mil-Std 28800 Class 2 环境、撞击和振动规范，适用于严酷的条件
主要特点
- 标配泰克SignalVu-PC™软件，实现全功能频谱分析功能
- 标配27 种频谱和信号分析测量
- 地图选项、调制分析选项、WLAN和蓝牙标准支持选项、脉冲测量选项、播放记录文件选项、频率稳定选项
- 实时频谱/ 三维频谱图显示，使查找瞬态信号和干扰的时间达到最小
- 标配应用编程接口(API)，适用于Microsoft Windows 环境
- MATLAB 仪器驱动程序，用于仪器控制工具箱
- 流式捕捉技术，记录长期事件
应用
学术/ 教育
工厂或现场维护、安装和维修
经济型设计和制造
搜寻干扰
RSA306：全新的仪器类别
RSA306 以之前任何产品都无法比拟的价格提供了全面的频谱分析和深入的信号分析功能。RSA306 采用最新商用接口和现有的计算能力，把信号采集与测量分开，明显降低了仪器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。电脑与采集硬件分开管理使升级处理变得非常简便，同时也最大限度地减少了IT 管理问题。
SignalVu-PC™ 软件和API，实现深入分析和快速编程交互
RSA306 运行SignalVu-PC，这是一种功能强大的软件程序，泰克高性能信号分析仪一直使用这一软件。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择SignalVu-PC 编程接口，也可以使用标配的应用编程接口(API)，其提供了一套丰富的命令和测量功能。.另外还为API 提供了MATLAB 驱动程序，可以与MATLAB 和仪器控制工具箱一起使用。
SignalVu-PC 基本版中包括的测量
免费的SignalVu-PC 程序的基本功能远远不只是基本功能。下表概括了SignalVu-PC 免费软件中包括的测量。
| 通用信号分析 | |
| 频谱分析仪 | 涵盖1 kHz ~ 6.2 GHz 三条轨迹外加数学轨迹和三维频谱图轨迹 5 个标记，包括功率、相对功率、积分功率、功率密度和dBc/Hz 功能 |
| DPX 频谱/频谱图 | 实时显示频谱，在高达40 MHz 频宽中以100% 检测概率检测100 μs 信号 |
| 幅度、频率、相位随时间变化，RF I 和 Q 随时间变化 | 基本矢量分析功能 |
| 时间概况/ 导航器 | 可以方便地设置采集和分析时间，在多个域中进行深入分析 |
| 频谱图 | 使用二维或三维瀑布图分析和再分析信号 |
| AM/FM 收听 | 收听FM 和AM 信号，并记录到文件中 |
| 模拟调制分析 | |
| AM、FM、PM 分析 | 测量关键AM、FM、PM 参数 |
| 射频测量 | |
| 杂散信号测量 | 用户自定义极限行和区域，在仪器整个量程内提供自动频谱违规测试 |
| 频谱辐射模板 | 用户自定义模板或特定标准模板 |
| 占用带宽 | 测量99% 功率、-xdB 下降点 |
| 通道功率和ACLR | 可变通道和相邻/ 交替通道参数 |
| MCPR | 完善灵活的多通道功率测量 |
| CCDF | 互补累积分布函数，绘制信号电平统计变化图 |
配置选型
| 型号 | 100% POI | 实时带宽 | SFDR（典型） | 频率范围 |
| RSA306 | 100 μs | 40 MHz | 50 dBc | 9 kHz - 6.2 GHz |
