H500 和 SA2500 将迅速扫描 RF 环境，对已知信号分类，使用经过现场验证的信号查找工具，帮助您定位未知信号。H500 和 SA2500 采用实时 DPX™ 实时 RF 频谱显示技术，为发现传统频谱分析仪漏掉的瞬态信号事件提供实用的解决方案。H500 和 SA2500 为通用频变测量提供了优异的选择，是理想的信号查找工具。
主要特点
扫描
- 革命性的 DPX™ 实时 RF 频谱显示技术及 DPX 频谱模板，根据发生频次使用颜色直观地了解实时 RF 信号，以 100% 侦听概率 (POI) 每秒处理最多 10,000 个频谱，捕获最短时长 125 µs 的脉冲式信号、雷达辐射、跳频信号及任何其它间歇性信号
- 在电池供电的坚固的手持式现场仪器中实现台式频谱分析仪的性能，从 10 kHz 到 6.2 GHz 提供好于 70 dB 的无杂散动态范围 (SFDR)、≤ -95 dBc/Hz @ 10 kHz 偏置的有保障的相位噪声指标
- 完美的灵敏度，-153 dBm DANL @ 10 Hz RBW (相当于 -163 dBm/Hz)，检测超低电平信号，如 RF 漏洞和未经授权的发射机
- LAN 接口，用于远程控制和无人值守监测站，识别频谱
分类
- 内置 WLAN、GSM、W-CDMA、CDMA、ATSC 信号分类功能，迅速简便地识别合法信号
- 使用 CSV 文件格式，灵活地编辑、升级和共享信号数据库和信号分类数据库
- 能够把 I/Q 数据导出到 CSV、MATLAB® 和 IQT 格式，进一步进行后期分析
定位
- 经过现场验证的信号查找、勘测和文件管理工具，迅速确定信号标靶
- 内置 GPS 接收机，把测量数据直接绘制到 GPS 地理参考地图中，如 Pitney Bowes Mapinfo、Google™ Earth、Microsoft® MapPoint®、位图等，查找室外信号
- 高精度测量同步和时间标记，改进频谱识别能力
- 单键边触边走和边走边触 (Tap-and-Walk-and-Tap) 界面，查找楼宇内部信号
- 背灯显示器，可以在阳光直接照射下查找信号，可热插拔双电池，延长电池工作时间
- 坚固的设计，满足 MIL-PRF-28800F 标准
应用
频谱管理
频谱监测和监控
干扰检测和调试
信号查找
信号识别
信号智能 (SIGINT)
国土安全
干扰调试变得空前简便
不断演进的数字 RF 通信标准给监控和安全界带来了空前的挑战。过去，识别未知信号及确定精确位置一直是结合使用实验室级频谱分析仪、手持式频谱分析仪、示波器及 PC 离线分析功能来实现的。在实验室设备用于现场时，会出现多种局限性。这些仪器并不是为用于现场而设计的，很容易损坏，且携带不便，要求交流电源。使用这些系统进行信号分类通常要求事先深入了解信号，特别是数字信号。使用这些系统很难或不可能识别未知信号。
H500 和 SA2500 对现场准备就绪的坚固硬件在手持式仪器中提供了杰出的显示平均噪声电平 (DANL)、无杂散动态范围 (SFDR)、相位噪声和简便的联网功能，为通用频变测量提供了优异的选择，是理想的信号查找工具。
扫描
通过扫描 RF 频谱，用户可以确定区域中有哪些信号发射装置。拥有明显功率的信号通常要进一步进行分析，偶发出现的信号也要进行分析。通过根据发生比率为事件加上颜色编码，DPX™ 实时 RF 频谱显示可以以前所未有的方式了解信号特点。它每秒执行 10,000 次频谱更新，可以在频域中“冻结”最短 125 μs 的瞬态信号。这较扫频分析技术实现了巨大改进。
分类
一旦找到关心的信号，必需识别并对每个信号分类。信号是否经过授权？是合法信号还是非法恶意信号？数字信号分类可能是信号查找仪器工作中特别困难的部分，要求全面了解信号特点。信号可能很弱，并受到衰落或间歇性条件影响。此外，天线位置可能不是最优的。所有这些都使得采用传统信号识别工具进行信号分类变得更具挑战性。

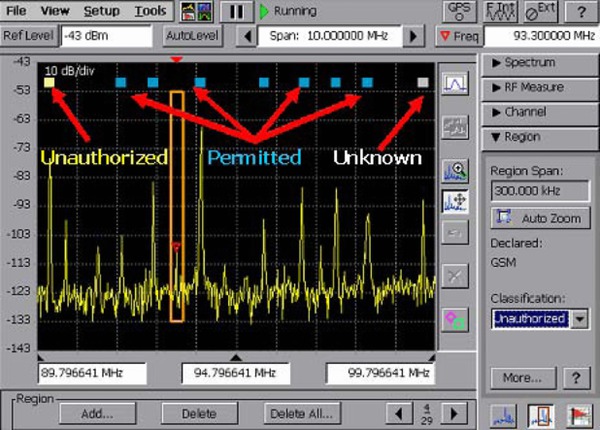

配有选项 EP2 的 H500 和 SA2500 提供了专家系统指南，协助用户对信号分类。它提供了多种图形工具，用户可以迅速创建关心的频谱区域，有效识别及对信号分类。在叠回到轨迹顶部时，频谱曲线模板提供了信号形状指引，同时会显示频率、带宽、信道编号和位置，进行快速检查。
可以保存、调用、导入、导出和共享带有颜色编码的信号分类数据库，追踪不同位置的频谱活动。
定位
一旦识别信号存在威胁，H500 和 SA2500 提供了各种经过现场验证的信号查找工具，定位产生威胁的信号。对容易查找的信号，信号强度计会产生随间距变化的音调，具体与这个信号的强度有关。操作人员可以查找信号，同时观察周围环境，而不是观察屏幕。

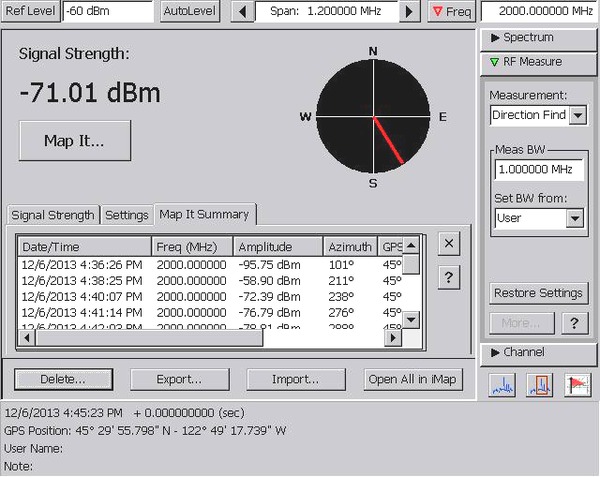

使用“方向查找”屏幕 - 使用兼容的天线和场强测量，查找感兴趣的信号的可能方向。结果可发送到“勘测”应用程序，以进行进一步的地理位置分析。
对查找困难的信号，如受到多路径衰落影响的信号、低信号强度等等，H500 和 SA2500 提供了多种信号勘测工具，便于查找这些信号。通过分析勘测的信号，用户可以迅速找到其它方式查找困难的信号。勘测功能还提供了一种方式，可以为找到的信号编制文档。可以在地图上手动或自动记录轨迹。可以使用内置 GPS，在操作人员移动时自动记录信号位置和时间数据。在室内使用时，独特的边触边走界面提供了信号勘测功能。带有颜色编码的图标根据验收预置门限自动记录相关测量数据。
最重要的是，新功能可让 H500 和 SA2500 使用带电子罗盘方位输出的“智能”天线，以自动将天线方向添加到测量结果中。这包括通过 USB 连接与 Poynting DF-A0047 方向查找天线兼容的功能。

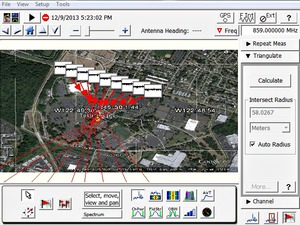

使用集成式勘测解决方案查找干扰信号，对多种充满不确定性的测量作三角测量
SA2500 和 H500 中的集成式 iMap 软件提供 2 种或 2 种以上测量的三角测量功能。这包括在指定半径范围内的 2 种或 2 种以上测量的所有交叉点自动画圆圈。此外，还为感兴趣的信号提供方位角测量。这可以帮助您轻松找到场内的干扰信号。
您可以信赖的性能
您可以依赖泰克，为您提供可以信赖的性能。除行业领先的服务和支持外，这一产品还标配一年保修。
配置选型
| 型号 | 实时带宽 | 频率范围 | 100% POI 最短事件持续时间 | SFDR（典型值） |
| SA2500 | 20 MHz | 10 kHz - 6.2 GHz | 125 μs 1 - 500 μs | <70 dB |
| H500 | 20 MHz | 10 kHz - 6.2 GHz | 125 μs | <70 dB |
