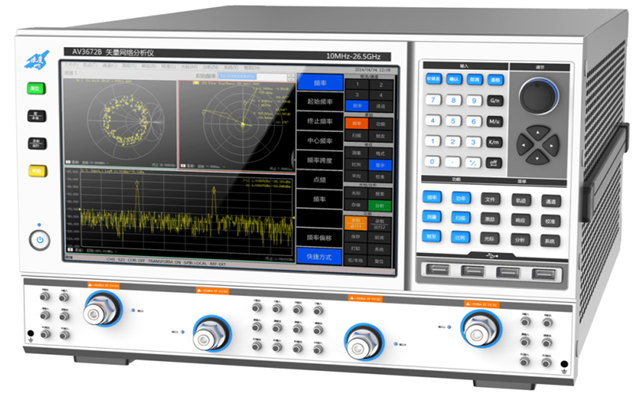

Ceyear中电科思仪41所AV3672系列矢量网络分析仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述：
AV3672系列矢量网络分析仪单机最高可达50GHz，扩频后可达500GHz。AV3672系列产品在硬件方面，采用全新的设计理念与技术方案，使整机的扫描速度、系统动态范围等关键技术性能指标获得显著提高；在软件方面，应用配置高性能微处理器芯片的嵌入式计算机和基于Windows操作系统的平台环境，使整机的互联性和易用性得到极大提升。AV3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是雷达、通信、导航等系统的科研、生产过程中必不可少的测试设备。
主要特点：
● 具有脉冲S参数测量、时域测量、混频器测量、增益压缩二维扫描测量、支持毫米波扩频、天线与RCS测量接收等功能
人性化用户界面简洁直观，便于操作，可提高测试效率
● 校准类型灵活可选，兼容多种校准件
AV3672系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴3.5mm校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。
● 多窗口显示所有测量通道
本产品具有多通道和多窗口显示功能，最多支持64个通道，最多可同时显示16个测量窗口，每个窗口最多可同时显示8条测试轨迹，使观测结果更加直观，用户使用更加方便。
● 大动态范围
本产品采用基波混频接收的设计理念，有效扩展整机的测试动态范围，满足用户日益增长的对大动态范围的测试需求。
● 外设接口丰富，灵活实用
AV3672系列矢量网络分析仪采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口（包括GPIB、USB和LAN等）完成数据通讯的最佳选择。
● 迹线噪声小，测量精度高
本产品优异的迹线噪声指标极大地提高了整机的测试精度，可满足用户精确测量的需要，特别有助于小插损器件的精确测量。
● 时域分析可对设计进行全面表征
本产品可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障精确定位。
● 自动化测试
典型应用
混频器测试
|
频率特性
|
|||||
|
频率范围
|
10MHz～13.5/26.5GHz
|
||||
|
频率分辨率
|
1Hz
|
||||
|
频率准确度
|
±1×10-7（23℃±3℃）
|
||||
|
端口谐波抑制
|
|||||
|
端口1、3谐波抑制
|
-51dBc（0.01～4GHz）
-60dBc（4～13.5GHz）
-60dBc（13.5～26.5GHz）
|
||||
|
端口2、4谐波抑制
|
-13dBc（0.01～4GHz）
-21dBc（4～13.5GHz）
-21dBc（13.5～26.5GHz）
|
||||
|
端口非谐波抑制
|
-40dBc（0.01～13.5GHz）
-40dBc（13.5～16GHz）
-30dBc（16～26.5GHz）
|
||||
|
端口功率特性
|
|||||
|
功率扫描范围
|
30dB（10～500MHz）
32dB（0.5～4GHz）
38dB（4～10GHz）
37dB（10～13.5GHz）
35dB（13.5～20GHz）
23dB（20～26.5GHz）
|
||||
|
最大输出功率
|
频率范围
|
端口1、3
滤波模式
|
端口1、3
高功率模式
|
端口2、4
|
|
|
10～50MHz
|
+1dBm
|
+9dBm
|
+13dBm
|
||
|
0.05～4GHz
|
0dBm
|
+6dBm
|
+13dBm
|
||
|
4～10GHz
|
+13dBm
|
+10dBm
|
|||
|
10～13.5GHz
|
+8dBm
|
+8dBm
|
|||
|
13.5～20GHz
|
+6dBm
|
+5dBm
|
|||
|
20～26.5GHz
|
+2dBm
|
+0dBm
|
|||
|
1dB压缩电平
|
+10dBm（0.01～13.5GHz）
+10dBm（13.5～16GHz）
+2dBm（16～26.5GHz）
|
||||
|
功率线性度（23℃±3℃）
|
±2.0dB
|
||||
|
脉冲特性
|
|||||
|
脉冲宽度设置范围
|
33ns～60s
|
||||
|
脉冲过度时间
（10％-90％）
|
30ns
|
||||
|
脉冲开关比
|
64dB（0.01～4GHz）
80dB（4～13.5GHz）
80dB（13.5～26.5GHz）
|
||||
|
网络参数特性
|
|||||
|
系统动态范围
|
90dB（10～50MHz）
95dB（0.05～0.5GHz）
120dB（0.5～4GHz）
127dB（4～10GHz）
120dB（10～13.5GHz）
120dB（13.5～20GHz）
115dB（20～24GHz）
110dB（24～26.5GHz）
|
||||
|
有效方向性
|
48dB（0.01～2GHz）
44dB（2～13.5GHz）
44dB（13.5～26.5GHz）
|
||||
|
有效源匹配
|
40dB（0.01～2GHz）
30dB（2～13.5GHz）
30dB（13.5～26.5GHz）
|
||||
|
有效负载匹配
|
48dB（0.01～2GHz）
44dB（2～13.5GHz）
44dB（13.5～26.5GHz）
|
||||
|
反射跟踪
|
±0.04dB（0.01～2GHz）
±0.04dB（2～13.5GHz）
±0.05dB（13.5～26.5GHz）
|
||||
|
传输跟踪
|
±0.10dB（0.01～2GHz）
±0.11dB（2～13.5GHz）
±0.12dB（13.5～26.5GHz）
|
||||
|
其他
|
|||||
|
幅度迹线噪声
dB rms（1kHz中频带宽）
|
0.007（10～100MHz）
0.002（0.1～13.5GHz）
0.002（13.5～22.5GHz）
0.003（22.5～24GHz）
0.005（24～26.5GHz）
|
||||
|
相位迹线噪声
deg rms（1kHz中频带宽）
|
0.051（10～100MHz）
0.015（0.1～13.5GHz）
0.042（13.5～22.5GHz）
0.054（22.5～24GHz）
0.054（24～26.5GHz）
|
||||
|
中频带宽
|
1Hz～5MHz
|
||||
|
幅度显示分辨率
|
0.001dB/div
|
||||
|
相位显示分辨率
|
0.01°/div
|
||||
|
参考电平幅度设置要求值
|
-500～+500dB
|
||||
|
参考电平相位设置要求值
|
-500～+500°
|
||||
|
一般特性
|
|||||
|
端口接头形式
|
3.5mm（阳头），系统阻抗50欧姆
|
||||
|
测量端口数
|
AV3672A/B标配：2端口；AV3672A/B-400选件：4端口
|
||||
|
外设接口
|
USB接口、GPIB接口、VGA接口、LAN接口
|
||||
|
操作系统
|
Windows 7
|
||||
|
显示方式
|
12.1英寸高分辨率触摸显示屏
|
||||
|
外形尺寸
|
宽´高´深=426mm×266mm×550mm（不含底脚、把手）
宽´高´深=463mm×279.5mm×640mm（含把手、底脚和后脚）
|
||||
|
最大功耗
|
400W
|
||||
|
最大重量
|
42kg
|
||||
|
频率特性
|
|||||
|
频率范围
|
10MHz～40/50GHz
|
||||
|
频率分辨率
|
1Hz
|
||||
|
频率准确度
|
±1×10-7（23℃±3℃）
|
||||
|
端口谐波抑制
|
|||||
|
端口1、3谐波抑制
|
-51dBc（0.01～4GHz）
-60dBc（4～40GHz）
-60dBc（40～50GHz）
|
||||
|
端口2、4谐波抑制
|
-13dBc（0.01～4GHz）
-21dBc（4～13.5GHz）
-60dBc（13.5～40GHz）
-60dBc（40～50GHz）
|
||||
|
端口功率特性
|
|||||
|
功率扫描范围
|
26dB（10～50MHz）
25dB（0.05～4GHz）
32dB（4～10GHz）
31dB（10～13.5GHz）
33dB（13.5～26.5GHz）
31dB（26.5～30GHz）
30dB（30～35GHz）
29dB（35～40GHz）
26dB（40～47GHz）
17dB（47～50GHz）
|
||||
|
最大输出功率
|
频率范围
|
端口1、3
滤波模式
|
端口1、3
高功率模式
|
端口2、4
|
|
|
10～50MHz
|
+1dBm
|
+9dBm
|
+11dBm
|
||
|
0.05～4GHz
|
0dBm
|
+5dBm
|
+10dBm
|
||
|
4～10GHz
|
+7dBm
|
+7dBm
|
|||
|
10～13.5GHz
|
+6dBm
|
+6dBm
|
|||
|
13.5～26.5GHz
|
+8dBm
|
+8dBm
|
|||
|
26.5～30GHz
|
+6dBm
|
+8dBm
|
|||
|
30～35GHz
|
+5dBm
|
+7dBm
|
|||
|
35～40GHz
|
+4dBm
|
+5dBm
|
|||
|
40～47GHz
|
+1dBm
|
+2dBm
|
|||
|
47～50GHz
|
-8dBm
|
-6dBm
|
|||
|
脉冲特性
|
|||||
|
脉冲宽度设置范围
|
33ns～60s
|
||||
|
脉冲过度时间
（10％-90％）
|
30ns
|
||||
|
脉冲开关比
|
64dB（0.01～4GHz）
80dB（4～40GHz）
80dB（40～50GHz）
|
||||
|
网络参数特性
|
|||||
|
系统动态范围
|
74dB（10～50MHz）
93dB（0.05～0.5GHz）
118dB（0.5～4GHz）
121dB（4～10GHz）
120dB（10～13.5GHz）
118dB（13.5～26.5GHz）
115dB（26.5～30GHz）
113dB（30～35GHz）
110dB（35～40GHz）
105dB（40～47GHz）
92dB（47～50GHz）
|
||||
|
有效方向性
|
42dB（0.01～2GHz）
42dB（2～13.5GHz）
38dB（13.5～40GHz）
36dB（40～50GHz）
|
||||
|
有效源匹配
|
36dB（0.01～2GHz）
31dB（2～13.5GHz）
28dB（13.5～40GHz）
27dB（40～50GHz）
|
||||
|
有效负载匹配
|
42dB（0.01～2GHz）
42dB（2～13.5GHz）
37dB（13.5～40GHz）
35dB（40～50GHz）
|
||||
|
反射跟踪
|
±0.04dB（0.01～13.5GHz）
±0.03dB（13.5～40GHz）
±0.04dB（40～50GHz）
|
||||
|
传输跟踪
|
±0.1dB（0.01～13.5GHz）
±0.16dB（13.5～40GHz）
±0.20dB（40～50GHz）
|
||||
|
其他
|
|||||
|
幅度迹线噪声
dB rms（1kHz中频带宽）
|
0.2（10～50MHz）
0.02（50～500MHz）
0.005（0.5～1GHz）
0.004（1～26.5GHz）
0.005（26.5～40GHz）
0.008（40～50GHz）
|
||||
|
相位迹线噪声
deg rms（1kHz中频带宽）
|
1（10～50MHz）
0.7（50～500MHz）
0.04（0.5～1GHz）
0.05（1～26.5GHz）
0.06（26.5～40GHz）
0.06（40～50GHz）
|
||||
|
中频带宽
|
1Hz～5MHz
|
||||
|
幅度显示分辨率
|
0.001dB/div
|
||||
|
相位显示分辨率
|
0.01°/div
|
||||
|
参考电平幅度设置要求值
|
-500～+500dB
|
||||
|
参考电平相位设置要求值
|
-500～+500°
|
||||
|
一般特性
|
|||||
|
端口接头形式
|
2.4mm（阳头），系统阻抗50欧姆
|
||||
|
测量端口数
|
AV3672C/D标配：2端口；AV3672C/D-400选件：4端口
|
||||
|
外设接口
|
USB接口、GPIB接口、VGA接口、LAN接口
|
||||
|
操作系统
|
Windows 7
|
||||
|
显示方式
|
12.1英寸高分辨率触摸显示屏
|
||||
|
外形尺寸
|
宽´高´深=426mm×266mm×600mm（不含底脚、把手）
宽´高´深=463mm×279.5mm×690mm（含把手、底脚和后脚）
|
||||
|
最大功耗
|
500W
|
||||
|
最大重量
|
47kg
|
||||
