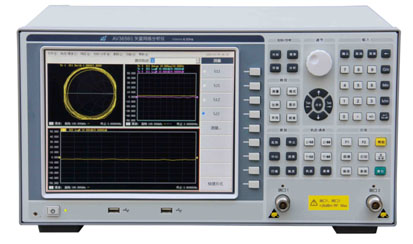

Ceyear中电科思仪41所AV3656A/B矢量网络分析仪
AV3656A/B矢量网络分析仪能够在无线通信、有线电视、教育及汽车电子等领域完成矢量网络分析，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
产品描述：
AV3656A/B矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GPIB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。
主要特点：
● 具有高达125dB的动态范围，可对高抑制比器件进行精确测量；
● 可选75Ω测试端口阻抗选件，进行有线电视元件测量；
● 0.001dBrms的迹线噪声使网络分析仪具有更高的测试精度；
● 提供多达64个独立测量通道，快速执行复杂测试方案；
● 强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；
● 具有四端口扩展选件，与四端口扩展装置配合使用，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；
● 标配时域分析功能；
● 夹具仿真器能模拟科研生产的多种测量场合，能快速、实时地获得相应的测量结果；
● 具备LAN、GPIB接口，可进行远程控制及系统互联并带有四个USB接口。
● 大动态范围
AV3656A/B具有高达125dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。
● 极低的迹线噪声
迹线噪声小于0.001dBrms（IFBW=3kHz），以此将测量误差降至最低。
● 具有时域分析功能
利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。
● 强大的数据分析能力
具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。
典型应用
移动通信产品生产测试
AV3656A/B矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂的批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元件的测试，也可选75Ω测试组件，进行有线电视元件的性能测量。
无源多端口器件和平衡器件测试
AV3656A/B矢量网络分析仪与AV2813A S参数测试装置组建的四端口矢量网络分析仪，单次连接即可实现四端口网络全部16个S参数测量，非常适合工厂的多端口器件大批量生产测试工作；具有平衡参数测量功能，使用三个测试端口或四个测试端口，进行全三端口或全四端口校准后，选择相应的工作模式（单端-平衡网络、单端-单端-平衡网络、平衡-平衡网络），就可以获得平衡器件的混合S参数。
技术规范
|
参数
|
AV3656A
|
AV3656B
|
|
频率范围
|
100kHz ～ 3GHz
|
100kHz ～ 8.5GHz
|
|
频率分辨率
|
1Hz
|
1Hz
|
|
频率准确度
|
±5×10-6(23℃±3℃)
|
±5×10-6(23℃±3℃)
|
|
输出功率设置范围
|
-45dBm～+10dBm
|
-55dBm～+10dBm
|
|
系统动态范围
|
（10Hz） （3kHz）
100kHz～1MHz 90dB 60dB
1MHz～10MHz 110 dB 80 dB
10MHz～3GHz 125dB 95dB
|
（10Hz） （3kHz）
100kHz～20MHz 110dB 80dB
20MHz～3GHz 125 dB 95 dB
3GHz～6GHz 123dB 93dB
6GHz～8.5GHz 118dB 88dB
|
|
反射跟踪
|
100kHz～10MHz ±0.030dB
10MHz～3GHz ±0.020dB
|
100kHz～3GHz ±0.030dB
3GHz～6GHz ±0.040dB
6GHz～8.5GHz ±0.050dB
|
|
传输跟踪
|
100kHz～10MHz ±0.030dB
10MHz～3GHz ±0.020dB
|
100kHz～3GHz ±0.030dB
3GHz～6GHz ±0.040dB
6GHz～8.5GHz ±0.050dB
|
|
有效方向性
|
100kHz～10MHz 49 dB
10MHz～3GHz 46 dB
100kHz～10MHz 49dB （选件001）
10MHz～3GHz 46dB （选件001）
|
100kHz～3GHz 46dB
3GHz～6GHz 40dB
6GHz～8.5GHz 38dB
|
|
有效源匹配
|
100kHz～10MHz 44dB
10MHz～3GHz 40dB
100kHz～10MHz 43dB （选件001）
10MHz～3GHz 21dB （选件001）
|
100kHz～3GHz 36dB
3GHz～6GHz 35dB
6GHz～8.5GHz 33dB
|
|
有效负载匹配
|
100kHz～10MHz 49 dB
10MHz～3GHz 46 dB
100kHz～10MHz 48dB （选件001）
10MHz～3GHz 41dB （选件001）
|
100kHz～3GHz 44dB
3GHz～6GHz 40dB
6GHz～8.5GHz 36dB
|
|
测量点数
|
1到16001
|
|
|
中频带宽
|
最小1Hz；最大5MHz，以1，2，3，5，7步进。
|
|
|
端口接头形式
|
N型接头（阴头） 系统阻抗50欧姆
N型接头（阴头） 系统阻抗75欧姆 （选件001）
|
|
|
测量端口数
|
2个
|
|
|
测量接收机数
|
4个
|
|
|
参考电平幅度设置
|
设置范围：±500dB
设置分辨率：0.001dB
|
|
|
参考相位设置
|
设置范围：±500°
设置分辨率：0.01°
|
|
|
时基参考输出
|
输出频率：10MHz
输出电平：+10dBm±4dB
|
|
|
数字接口
|
GP-IB接口、USB接口以太网接口和VGA显示接口
|
|
|
操作系统
|
Windows XP
|
|
|
显示方式
|
10.4英寸高亮度液晶显示
|
|
|
测量域
|
频域 时域
|
|
|
外型尺寸
|
435*233*348（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口）
|
|
|
功耗
|
150W
|
|
|
电源输入形式
|
50Hz单相220V或者50Hz/60Hz单相110V交流电
|
|
|
重量
|
16kg
|
|
AV2813A +AV3656A/B技术规范：
|
参数
|
AV2813A+ AV3656A
|
AV2813A +AV3656B
|
|
频率范围
|
100kHz ～ 3GHz
|
100kHz ～ 8.5GHz
|
|
输出功率设置范围
|
-15dBm～+10dBm
|
-15dBm～+10dBm
|
|
系统动态范围
|
（10Hz） （3kHz）
100kHz～1MHz 80dB 55dB
1MHz～10MHz 100 dB 75dB
10MHz～3GHz 115dB 90dB
|
（10Hz） （3kHz）
100kHz～20MHz 100dB 80dB
20MHz～3GHz 115 dB 93 dB
3GHz～6GHz 113dB 90dB
6GHz～8.5GHz 108dB 85dB
|
|
反射跟踪
|
100kHz～10MHz ±0.050dB
10MHz～3GHz ±0.030dB
|
100kHz～3GHz ±0.030dB
3GHz～6GHz ±0.040dB
6GHz～8.5GHz ±0.050dB
|
|
传输跟踪
|
100kHz～10MHz ±0.050dB
10MHz～3GHz ±0.030dB
|
100kHz～3GHz ±0.030dB
3GHz～6GHz ±0.040dB
6GHz～8.5GHz ±0.050dB
|
|
有效方向性
|
100kHz～3GHz 46 dB
|
100kHz～3GHz 46dB
3GHz～6GHz 40dB
6GHz～8.5GHz 38dB
|
|
有效源匹配
|
100kHz～3GHz 36dB
|
100kHz～3GHz 36dB
3GHz～6GHz 35dB
6GHz～8.5GHz 33dB
|
|
有效负载匹配
|
100kHz～3GHz 44 dB
|
100kHz～3GHz 44dB
3GHz～6GHz 40dB
6GHz～8.5GHz 36dB
|
|
端口接头形式
|
N型接头（阴头） 系统阻抗50欧姆
|
|
|
测量端口数
|
4个
|
|
|
外形尺寸（AV2813A）
|
435mm*102mm*364mm（宽×高×深）（含垫脚、底脚、侧提带、输入输出端口）
|
|
|
重量（AV2813A）
|
8.0kg
|
|
订货信息
主机：AV3656A矢量网络分析仪 100kHz~3GHz
标配：
|
序号
|
名称
|
说明
|
|
1
|
电源线组件
|
标准三芯电源线
|
|
2
|
USB鼠标
|
|
|
3
|
快速使用指南
|
|
|
4
|
合格证
|
|
|
5
|
随机光盘
|
|
选件：
|
编号
|
名称
|
功能
|
|
AV3656A-001
|
75Ω端口阻抗系统
|
|
|
AV3656A-002
|
N型测试电缆（GORE-OSZKUZKU0240）
|
双阳，60cm
|
|
AV3656A-003
|
N型测试电缆（GORE-OSZKUZKV0240）
|
阴阳，60cm
|
|
AV3656A-004
|
英文选件
|
按键、前面板、标牌
|
|
AV3656A-005
|
AV20205 N型校准件
|
DC～3GHz
|
|
AV3656A-006
|
AV20204 N型 75Ω校准件
|
|
|
AV3656A-007
|
ET06-NMSM-0.8M经济型测试电缆
|
N型到3.5mm接头，双阳，80cm
|
|
AV3656A-008
|
ET06-NMNF-0.8M经济型测试电缆
|
N型接头，阴阳，80cm
|
|
AV3656A-009
|
ET06-NMNM-0.8M经济型测试电缆
|
N型接头，双阳，80cm
|
|
AV3656A-010
|
197C-NMSM-0.8M经济型稳相测试电缆
|
N型到3.5mm接头，双阳，80cm
|
|
AV3656A-011
|
197C-NMNF-0.8M经济型稳相测试电缆
|
N型接头，阴阳，80cm
|
|
AV3656A-012
|
197C-NMNM-0.8M经济型稳相测试电缆
|
N型接头，双阳，80cm
|
|
AV3656A-013
|
75Ω测试电缆 24-0800-51M1-51M1
|
|
|
AV3656A-014
|
AV20402电子校准件
|
300kHz～18GHz，N型(阴阳)，2端口
|
|
AV3656A-015
|
AV20403电子校准件
|
10MHz～26.5GHz，3.5mm（阴阳），2端口
|
|
AV3656A-016
|
AV20405电子校准件
|
10MHz～20GHz，3.5mm（阴头），4端口
|
|
AV3656A-017
|
AV3656系列中文用户手册
|
|
|
AV3656A-018
|
AV3656系列中文编程手册
|
|
|
AV3656A-019
|
前面板跳线
|
支持四端口扩展及接收机直通测试
|
|
AV3656A-020
|
AV2813A四端口测试装置
|
需选件AV3656A-019支持
|
|
AV3656A-021
|
铝合金运输箱
|
|
|
AV3656A-022
|
AV3656系列英文用户手册
|
|
|
AV3656A-023
|
AV3656系列英文编程手册
|
|
主机：AV3656B矢量网络分析仪 100kHz~8.5GHz
标配：
|
序号
|
名称
|
说明
|
|
1
|
电源线组件
|
标准三芯电源线
|
|
2
|
USB鼠标
|
|
|
3
|
快速使用指南
|
|
|
4
|
合格证
|
|
|
5
|
随机光盘
|
|
选件：
|
编号
|
名称
|
功能
|
|
AV3656B-001
|
英文选件
|
按键、前面板、标牌
|
|
AV3656B-002
|
N型测试电缆（GORE-OSZKUZKU0240）
|
双阳，60cm
|
|
AV3656B-003
|
N型测试电缆（GORE-OSZKUZKV0240）
|
阴阳，60cm
|
|
AV3656B-004
|
AV20201 N型校准套件
|
DC～9GHz
|
|
AV3656B-005
|
AV20202 3.5mm校准套件
|
DC～9GHz
|
|
AV3656B-006
|
AV32111波导校准件
|
1.72～2.61GHz
|
|
AV3656B-007
|
AV32112波导校准件
|
2.60～3.95GHz
|
|
AV3656B-008
|
AV32113波导校准件
|
3.94～6.00GHz
|
|
AV3656B-009
|
AV32114波导校准件
|
4.64～7.05GHz
|
|
AV3656B-010
|
AV32115波导校准件
|
5.88～8.17GHz
|
|
AV3656B-011
|
AV32116波导校准件
|
7.00～10.0GHz
|
|
AV3656B-012
|
AV20402电子校准件
|
300kHz～18GHz，N型(阴阳)，2端口
|
|
AV3656B-013
|
AV20403电子校准件
|
10MHz～26.5GHz，3.5mm（阴阳），2端口
|
|
AV3656B-014
|
AV20405电子校准件
|
10MHz～20GHz，3.5mm（阴头），4端口
|
|
AV3656B-015
|
AV3656系列中文用户手册
|
|
|
AV3656B-016
|
AV3656系列中文编程手册
|
|
|
AV3656B-017
|
AV3656系列英文用户手册
|
|
|
AV3656B-018
|
AV3656系列英文编程手册
|
|
|
AV3656B-019
|
前面板跳线
|
支持四端口扩展及接收机直通测试
|
|
AV3656B-020
|
AV2813A四端口测试装置
|
需选件AV3656B-019支持
|
|
AV3656B-021
|
铝合金运输箱
|
|
主机：AV2813A S参数测试装置+AV3656A/B矢量网络分析仪（019选件）100kHz~8.5GHz
标配：
|
序号
|
名称
|
说明
|
|
1
|
电源线组件
|
标准三芯电源线
|
|
2
|
USB电缆
|
|
|
3
|
半刚电缆
|
6根（2根N型接头，4根3.5mm接头）
|
|
4
|
3.5mm力矩扳手
|
|
|
5
|
快速使用指南
|
|
|
6
|
合格证
|
|
|
7
|
随机光盘
|
|
选件：
|
|
编号
|
名称
|
功能
|
|
通
用
选
件
|
AV2813A-001
|
N型测试电缆（GORE-OSZKUZKU0240）
|
双阳，60cm
|
|
AV2813A-002
|
N型测试电缆（GORE-OSZKUZKV0240）
|
阴阳，60cm
|
|
|
AV2813A-003
|
AV2813A中文用户手册
|
|
|
|
AV2813A-004
|
AV3656系列中文编程手册
|
|
|
|
AV2813A-005
|
AV3656系列英文编程手册
|
|
|
|
AV3656A
四端口选件
|
AV2813A-006
|
AV20205 N型校准件
|
DC～3GHz
|
|
AV2813A-007
|
ET06-NMSM-0.8M经济型测试电缆
|
N型到3.5mm接头，双阳，80cm
|
|
|
AV2813A-008
|
ET06-NMNF-0.8M经济型测试电缆
|
N型接头，阴阳，80cm
|
|
|
AV2813A-009
|
ET06-NMNM-0.8M经济型测试电缆
|
N型接头，双阳，80cm
|
|
|
AV2813A-010
|
197C-NMSM-0.8M经济型稳相测试电缆
|
N型到3.5mm接头，双阳，80cm
|
|
|
AV2813A-011
|
197C-NMNF-0.8M经济型稳相测试电缆
|
N型接头，阴阳，80cm
|
|
|
AV2813A-012
|
197C-NMNM-0.8M经济型稳相测试电缆
|
N型接头，双阳，80cm
|
|
|
AV3656B
四端口选件
|
AV2813A-013
|
AV20201 N型校准套件
|
DC～9GHz
|
|
AV2813A-014
|
AV20202 3.5mm校准套件
|
DC～9GHz
|
|
|
AV2813A-015
|
AV32111波导校准件
|
1.72～2.61GHz
|
|
|
AV2813A-016
|
AV32112波导校准件
|
2.60～3.95GHz
|
|
|
AV2813A-017
|
AV32113波导校准件
|
3.94～6.00GHz
|
|
|
AV2813A-018
|
AV32114波导校准件
|
4.64～7.05GHz
|
|
|
AV2813A-019
|
AV32115波导校准件
|
5.88～8.17GHz
|
|
|
AV2813A-020
|
AV32116波导校准件
|
7.00～10.0GHz
|
