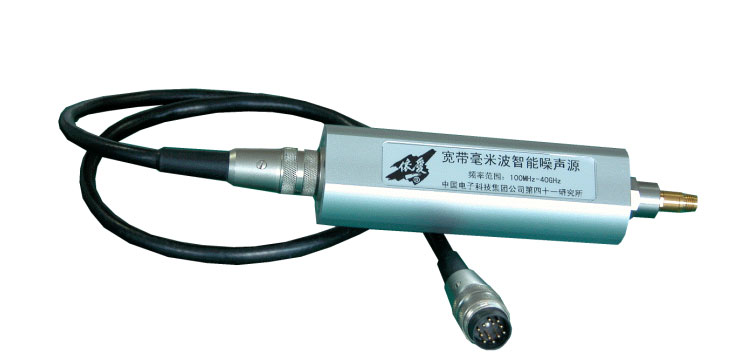

Ceyear中电科思仪41所AV16605宽带毫米波智能噪声源
  AV16605宽带毫米波智能噪声源采用雪崩二极管白噪声发生技术、宽带衰减器及接口匹配、恒流电源及智能接口设计、宽带噪声源的超噪比校准等关键技术,最终实现了宽带超噪比输出。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

 产品描述:



  AV16605宽带毫米波智能噪声源采用雪崩二极管白噪声发生技术、宽带衰减器及接口匹配、恒流电源及智能接口设计、宽带噪声源的超噪比校准等关键技术,最终实现了宽带超噪比输出。其输出端口电压驻波比小,输出超噪比平坦度好,配合AV3984/AV3985系列噪声系数分析仪能够完成微波元器件、部件和接收机前端线性电路的噪声系数测量。
  AV16605内部采用智能总线技术实现超噪比等数据的自动下载,能提高测量速度,同时可避免手动输入超噪比时因人为因素而带来的测量误差。并且配备数字温度传感器,便于主机自动监测环境温度的变化,进行噪声系数测量实时的温度修正,从而提高测量精度。同时41所建立了相应频段噪声源校准标准,可以定期对噪声源斤进行超噪比校准。对噪声源进行及时地校准能够减小超噪比不确定度对测量的影响,提高测量精度。








主要特点:
  ● 覆盖频率宽、带内平坦度优
  ● 超噪比电子存储,连接主机后自动下载
  ● 自动探测环境温度,提供温度修正参数

● 覆盖频率宽,带内平坦度优
  AV16605毫米波智能噪声源频率范围10MHz~40GHz,输出超噪比的功率高,平坦度好,使用带内平坦度好的噪声源对于提高测试系统的动态范围和测量精度都有帮助。

● 超噪比电子存储,并自动加载
  AV16605 毫米波智能噪声源采用I2C总线接口技术,内置电存储器,存储各频率点上的输出超噪比、反射系数和不确定度等数据。

● 实时温度补偿
  AV16605毫米波智能噪声源内置数字温度传感器,能够实时检测环境温度,补偿环境温度变化给测量带来的影响,以得到更加精确的测量结果。


技术规范:
  频率范围:100MHz~40GHz(可拓展至10MHz)
  超噪比范围:12dB~17dB
  端口驻波比:<1.25:1 10MHz~500MHz
        <1.35:1 500MHz~18GHz
        <1.45:1 18GHz~26.5GHz
        <1.65:1 26.5GHz~40GHz
  超噪比校准不确定度:±0.35dB以内

订货信息:
  ● 主机:AV16605 宽带毫米波智能噪声源
  ● 标配:多芯连接线、用户手册、超噪比校准数据(光盘)、2.4mm-2.4mmKK转接器
