Ceyear中电科思仪41所AV16603/16604/16605/16606系列噪声源
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述：
噪声源是一种能产生随机连续信号频谱的装置，良好的噪声源应在规定的频带内具有一定的输出噪声功率和均匀的功率谱密度。中国电子科技集团公司第四十一研究所能提供10MHz～40GHz频率范围内多种型号的固态噪声源，产品包括智能和普通两大系列，配合噪声系数分析仪主机，为微波毫米波段噪声系数的测量提供完整的解决方案。
智能噪声源采用I2C总线技术可实现超噪比等数据的自动下载，提高测量速度；智能噪声源内部配备数字温度传感器，便于主机自动监测环境温度的变化，进行噪声系数测量实时温度修正，提高测量精度。普通噪声源要求+28V的脉冲电压驱动，适用于仅提供普通噪声源驱动接口的老一代的噪声系数测试仪和部分型号的频谱/信号分析仪（带噪声系数测试功能选件）。
噪声源型号由频率范围和输出超噪比大小确定，目前提供噪声源产品超噪比标称值为6dB和15dB两档。低超噪比噪声源适用于小噪声系数被测件的测量，可减小噪声功率检波器非线性引入的测量误差；也常用于增益对源阻抗变化较明显的被测件的测量。15dB超噪比噪声源测量噪声系数测量范围可达30dB，用户根据测试需求选购相应的产品。同时41所建立了相应频段噪声源校准标准，可以定期对噪声源进行超噪比校准。对噪声源进行定期校准能够减小超噪比不确定度对噪声系数测量结果的影响，提高测量精度 。
主要特点:
● 覆盖频率宽、带内平坦度优
● 智能超噪比电子存储，连接主机后数据自动下载
● 实时温度探测
● 完善的微波毫米波噪声源定标系统，可保证噪声源超噪比的精确校准和定期检定
覆盖频率宽，带内平坦度优
AV16603/16604/16605/16606系列同轴噪声源频率上限可达40GHz，频率覆盖宽、范围超噪比平坦度好，可提高噪声系数的测量精度。
智能超噪比电子存储，连接主机后数据自动下载

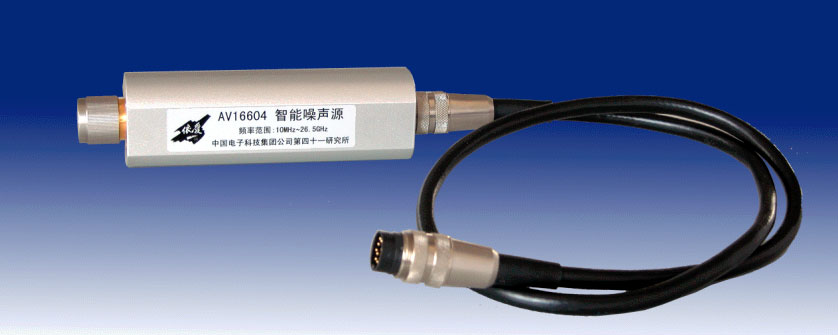

系列化智能噪声源采用I2C总线接口技术，内置电存储器，存储各频率点上的超噪比、反射系数及超噪比定标不确定度等数据。
实时温度补偿
智能噪声源内置数字温度传感器，能够实时检测环境温度的变换，用于噪声系数测量的温度修正，提高测量噪声系数测量精度。温度修正对于小噪声系数的测量尤其重要！
完善的微波毫米波定标系统，可保证超噪比的精确校准和定期检定
精心组建的微波毫米波噪声源定标系统和开发的自动测试软件，可实现噪声源的自动校准，保证噪声源的定标精度，便于噪声源的定期校准。
技术规范
|
AV16603/16604/16605/16606系列噪声源主要技术指标 |
|||||
|
型号 |
频率范围 |
超噪比范围 |
输出端口VSWR |
输出接口形式 |
驱动接口 |
|
AV16606A |
10MHz～18GHz |
5dB～ 8dB |
＜1.30：1 |
3.5mm（阳）、 |
普通 |
|
AV16606AA |
＜1.15：1 |
N型（阳） |
|||
|
AV16606AB |
＜1.25：1 |
N型（阴） |
|||
|
AV16606B |
10MHz～18GHz |
5dB～8dB |
＜1.30：1 |
3.5mm（阳） |
智能 |
|
AV16606BA |
＜1.15：1 |
N型（阳） |
|||
|
AV16606BB |
＜1.25：1 |
N型（阴） |
|||
|
AV16606C |
10MHz～18GHz |
14dB～16dB |
＜1.30：1 |
3.5mm（阳） |
普通 |
|
N型（阳） |
|||||
|
AV16606CA |
|||||
|
AV16606CB |
N型（阴） |
||||
|
AV16606D |
10MHz～18GHz |
14dB～16dB |
＜1.30：1 |
3.5mm（阳） |
智能 |
|
N型（阳） |
|||||
|
AV16606DA |
|||||
|
N型（阴） |
|||||
|
AV16606DB |
|||||
|
AV16603 |
10MHz～26.5GHz |
12dB～17dB |
＜1.30：1 |
3.5mm(阳) |
普通 |
|
＜1.35：1 |
|||||
|
AV16604 |
10MHz～26.5GHz |
12dB～17dB |
＜1.30：1 |
3.5mm(阳) |
智能 |
|
＜1.35：1 |
|||||
|
AV16605 |
10MHz～40GHz |
12dB～17dB |
＜1.35：1 |
2.4mm（阳） |
智能 |
|
＜1.45：1 |
|||||
|
＜1.65：1 |
|||||
|
AV16605B |
10MHz～40GHz |
12dB～17dB |
＜1.35：1 |
2.4mm（阳） |
普通 |
|
＜1.45：1 |
|||||
|
＜1.65：1 |
|||||
订货信息
● 主机：AV16603/16604/16605/16606噪声源
● 标配：
|
项目 |
名称 |
|
|
标配附件 |
噪声源驱动电缆 |
多芯电缆 (智能噪声源) |
|
BNC(阳)-BNC(阳) (普通噪声源) |
||
|
超噪比校准数据 |
||
|
质量检验合格证 |
||
● 选配扩频模块（AV3212D支持扩频）：
|
序号 |
名称 |
说明 |
|
1 |
同轴转接器 |
连接噪声源输出至噪声仪的射频输入 |
