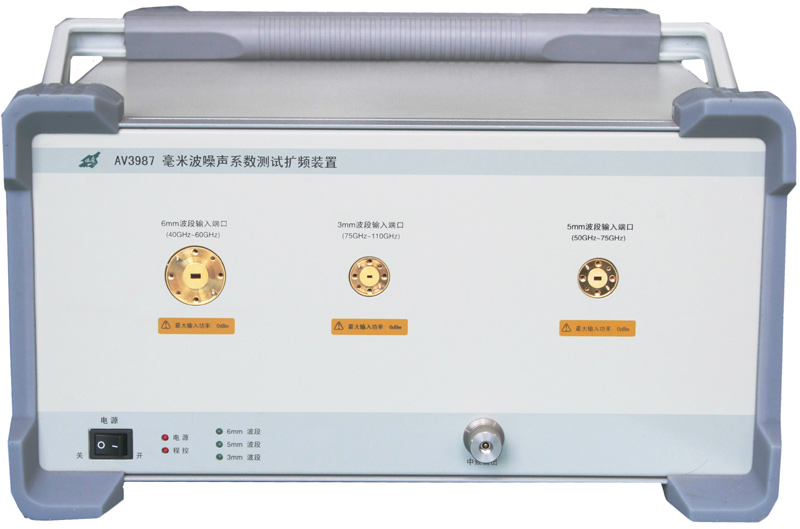

Ceyear中电科思仪41所AV3987 毫米波噪声系数测试扩频装置
  AV3987 毫米波噪声系数测试扩频装置在AV3985 毫米波噪声系数分析仪的基础之上扩展其测量频率范围至3mm波段。扩频装置采用一体化、模块化、组合化的技术设计方案,突破了毫米波宽带基波混频、抑制镜频响应的波导带通滤波、毫米波宽带内置本振合成和USB智能接口总线设计等多项关键技术,与AV3985噪声系数分析仪主机组成毫米波噪声系数测试系统,可实现10MHz~110GHz范围内噪声系数单边带、自动扫频测量,解决国内3mm 毫米波段噪声系数测试的瓶颈难题。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型







 产品描述:





  AV3987 毫米波噪声系数测试扩频装置在AV3985 毫米波噪声系数分析仪的基础之上扩展其测量频率范围至3mm波段。扩频装置采用一体化、模块化、组合化的技术设计方案,突破了毫米波宽带基波混频、抑制镜频响应的波导带通滤波、毫米波宽带内置本振合成和USB智能接口总线设计等多项关键技术,与AV3985噪声系数分析仪主机组成毫米波噪声系数测试系统,可实现10MHz~110GHz范围内噪声系数单边带、自动扫频测量,解决国内3mm 毫米波段噪声系数测试的瓶颈难题。














主要特点:
  ◆ 系统配置简洁,一体化机型实现40~110GHz内噪声系数的扩频测量,扩频装置内置宽带毫米波合成本振源。
  ◆ 系统搭建便捷,主机与扩频装置间采用USB智能接口总线通讯,可实现扩频装置的即插即用
  ◆ 完善的损耗补偿功能,可解决自动测试系统和毫米波晶片上器件测试等难题
  ◆ 整机采用模块化、组合化的结构设计,可提供6mm、5mm和3mm波段的灵活配置,节约用户购置成本。
  ◆ 扩频测量采用单键式操作,避免了复杂的模式设置,并设置测量连接操作向导,方便用户使用。
  ◆ 外设接口丰富,复用性强
  ◆ 具有双噪声源驱动能力,支持普通噪声和智能噪声源。智能噪声源即插即用,超噪比自动加载



● 系统配置简洁,一体化机型实现40~110GHz内噪声系数的扩频测量,扩频装置内置宽带毫米波合成本振源。

  扩频装置内置合成本振源,与主机组成毫米波噪声系数测试系统,无须外加本振源, 系统配置简洁,可实现10MHz~110GHz频率范围内噪声系数测量的无缝覆盖。

● 系统搭建便捷,主机与扩频装置间采用USB智能接口总线通讯,可实现扩频装置的即插即用

● 完善的损耗补偿功能,可解决毫米波晶片上器件的测试难题

● 整机采用模块化、组合化的结构设计,可提供6mm、5mm和3mm波段的灵活配置,节约用户购置成本

● 单键式操作,避免了扩频测量复杂模式设置,并设置测量连接操作向导,方便用户使用

● 外设接口丰富,复用性强

  多种外设接口,GP-IB、RS232、LAN、USB、VGA和通用计算机键盘和鼠标智能接口等,可以极大方便用户的各种应用和系统的再次组建!

● 双噪声源驱动能力

  多芯智能噪声源驱动接口兼容Agilent N4000系列智能噪声源。主机能自动识别智能噪声源的连接并下载超噪比数据,同时还能实时探测工作温度的变化,用于噪声系数的温度修正,从而提高了测量的速度和准确度!

  普通噪声源+28V脉冲驱动接口支持多家厂商生产的普通噪声源,兼容性强。

典型应用:


  毫米波噪声系数测试系统主要用于毫米波低噪声晶体放大管、单片集成电路、放大器组件、部件及毫米波接收前端研制开发、生产调试时噪声系数指标测试,解决国内毫米波段噪声系数测试的瓶颈问题。

技术规范:

频率范围

40~60GHz、50~75GHz、75~110GHz

输入端口
连接器类型

WR19     (40~60GHz)
WR15     (50~75GHz)
WR10     (75~110GHz)

输入端口驻波比

<1.6:1  (40~60GHz)
<1.6:1  (50~75GHz)
<1.8:1  (75~110GHz)

本机噪声系数

<16dB   (40~60GHz)
<18dB   (50~75GHz)
<22dB   (75~110GHz)

中频输出
频率范围

4~18GHz

中频输出
连接器类型

3.5mm(阳)

通道转换增益

>10dB

镜频抑制

>30dB

射频-本振隔离

>30dB

噪声系数
测量范围

0~30dB(噪声源:ENR=15dB)

噪声系数
测量不确定度

<0.35dB


订货信息
● 主机:

  AV3987 毫米波噪声系数测试扩频装置

● 标配:


项   目

名      称

数    量





电源线

1根

用户手册

2本

常温检验数据

1份

质量检验合格证

1份

● 选件:

序号

名称

参考型号

说明

1

 噪声源 (外购)

NC5119 或 VNS-19-01

噪声系数测试的标准激励

NC5115 或 VNS-15-01

NC5110 或 VNS-10-01

2

BNC电缆
(噪声源附件)

  自制

连接噪声系数分析仪和噪声源

  AV3987 毫米波噪声系数测试扩频装置 对应国外仪器型号:AgilentN8975AZ-K50……K99
