AV2436/AV2436A 微波功率计
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述：

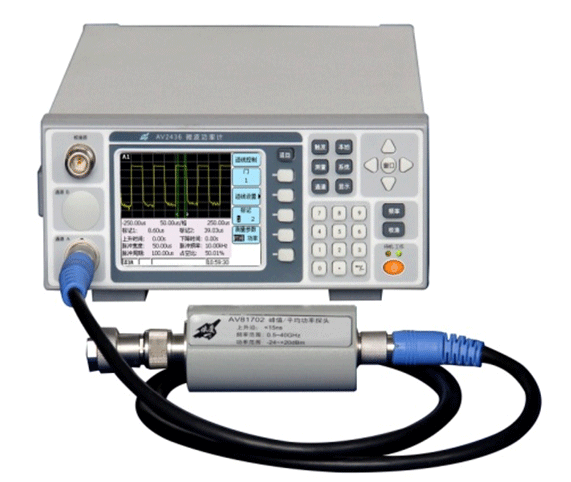

AV2436/AV2436A微波功率计由微波功率计主机和系列功率探头组成，设计中采用宽带二极管检波技术、数字信号处理技术和多维校准补偿技术等，使得仪器具有宽频带、大动态功率范围、探头系列化、高精度、快速测量分析、使用方便等特点于一身，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。是雷达、电子对抗、通信等领域研制、生产、验收、维护的重要测量仪器。
主要特点:
● 具有连续波信号功率准确测量功能，单个探头动态范围85dB；
● 具有峰值功率、脉冲功率、平均功率、过冲、上升时间、下降时间、顶部幅度、底部幅度、脉冲宽度、脉冲周期、占空比、关闭时间、脉冲重复频率等多种微波毫米波脉冲调制信号包络参数测量分析功能；
● 能够自动校零校准，具有极高的功率测量准确度和重复性；
● 智能化程度高，能够进行自动捕获测量；
● 灵活开放的频响偏置列表设置，配接大功率衰减器或大功率定向耦合器实现大功率的准确测试；
● 独特的USB接口功能，可方便快速的实现测量波形、数据的转存；
● 彩色LCD显示，中/英文图形化操作界面，方便用户使用；
● 具有存储/调用功能；
● 具有GPIB、LAN程控功能。
多种测量模式满足用户不同测量需要
具有连续波测量、峰值测量、CCDF统计测量三种测量模式。
配接连续波功率探头，即为传统的连续波功率计，能够对微波毫米波连续波信号进行准确的功率测量，单探头的功率测量动态范围达85dBm（-65dBm～+20dBm）。
配接峰值功率探头时，即为高性能的峰值功率计。能够对脉冲调制信号进行幅度和时域参数的测量分析。
在统计测量模式下，仪器不需要触发事件进行测量，而是对信号进行连续采样测量。CCDF表示特定样本中功率电平大于或等于某个特定值的采样点在整个样本中所占的百分比，也可表示为1－CDF（1减CDF）。
设置频响偏置
这项功能在应用大功率定向耦合器或大功率衰减器进行大功率信号测量时存储其频响偏置非常有用。在启动频响偏置功能后，系统在自动校准和功率测量过程中，功率计自动根据探头校准表格和频响偏置表格设置校准因子，对测量结果进行修正，保证测量精度。
中/英文图形化操作界面，方便用户使用
两种语言菜单供用户选择，使用方便。
配置数据的存储与调用
为了减小重复设置过程，用户可以存储多达10种功率计主机的配置信息，这些配置参数保存在系统中，用户在进行类似测量时可以方便的调用。
两种程控方式
除具有传统的GPIB程控功能，还具有网络程控功能，满足现代仪器测试需要。
典型应用：
AV2436/AV2436A微波功率计是一款高性能的通用峰值微波功率测量仪器，主要用于对微波信号的平均功率、峰值功率和脉冲包络功率的测量与计量。
在连续波模式下，是通用的传统微波功率计。
在峰值测量模式下，通过不同的时基设置，仪器能够自动测量分析微波毫米波脉冲调制信号的峰值功率、脉冲功率、平均功率、过冲、上升时间、下降时间、顶部幅度、底部幅度、脉冲宽度、脉冲周期、占空比、关闭时间、脉冲重复频率等多种脉冲包络参数。
窄脉冲测试
具有测量分析最小50ns脉宽的微波毫米波脉冲调制信号的能力，且能测量分析占空比小于千分之一的脉冲调制信号。
技术规范
主机主要技术指标
|
仪器型号 |
AV2436为单通道微波功率计；AV2436A为双通道微波功率计 |
|
|
频率范围 |
10MHz～40GHz |
|
|
脉冲功率动态范围 |
-40dBm～+20dBm |
|
|
连续波功率测量范围 |
-65dBm～+20dBm |
|
|
最高测量显示分辨率 |
对数模式：0.001dB |
|
|
相对偏置范围 |
±100.00dB |
|
|
上升时间 |
≤13ns |
|
|
最高可测重复频率 |
15MHz |
|
|
最小可测脉冲宽度 |
50ns |
|
|
时基范围 |
5ns/格～1s/格 |
|
|
校 准 源 |
50MHz校准源频率 |
50MHz±0.5MHz |
|
50MHz校准源功率 |
1.000mW（1±1.2%）（25℃±3℃） |
|
|
1GHz校准源频率 |
1GHz±10MHz |
|
|
1GHz校准源功率 |
1.000mW（1±3%）（25℃±3℃） |
|
|
输出连接器 |
N型接头 |
|
|
显示 |
3.8”彩色TFT-LCD |
|
|
工作条件 |
工作温度范围为：0℃～40℃； |
|
|
电源 |
220V（±10%），50Hz（±5%）。 |
|
|
结构特点 |
台式 |
|
|
外形尺寸（宽Í高Í深） |
235 mm Í105 mm Í375 mm |
|
|
主机最大重量 |
5kg |
|
探头主要技术指标
|
峰值功率探头 |
AV81702、AV81703、AV81704 |
具体指标参见《AV2441宽带峰值微波功率分析仪产品样本》 |
|
连续波功率探头 |
AV71710、AV71711、AV71712 |
功率范围：-65dBm～+20dBm |
订货信息
● 主机：AV2436 微波功率计主机 单通道
AV2436A 微波功率计主机 双通道
● 标配：
|
项目 |
名称 |
|
标配附件 |
标准三相电源线 |
|
用户手册 |
|
|
编程手册 |
● 选件：
|
序号 |
名称 |
说明 |
|
1 |
AV81702 峰值/平均功率探头 |
频率范围：500MHz~40GHz |
|
2 |
AV81703 峰值/平均功率探头 |
频率范围：500MHz~40GHz |
|
3 |
AV81704 峰值/平均功率探头 |
频率范围：50MHz~18GHz |
|
4 |
AV71710 连续波功率探头 |
频率范围：10MHz~18GHz |
|
5 |
AV71711 连续波功率探头 |
频率范围：50MHz~26.5GHz |
|
6 |
AV71712 连续波功率探头 |
频率范围：50MHz~40GHz |
注：以上功率探头必须选一个
