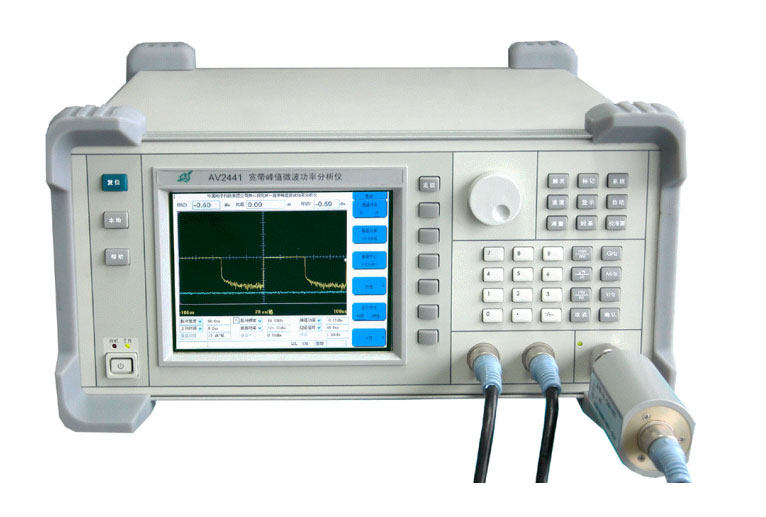

AV2441宽带峰值微波功率分析仪采用模块化的设计思想、高可靠性的奔腾嵌入式计算机模块以及Windows XP操作系统进行设计，拥有自主知识产权。该产品由高性能峰值功率分析仪主机和系列高性能峰值功率探头组成，用于测量或计算微波脉冲调制信号的多种幅度和时域参数，是表征脉冲调制信号特性的综合性测量工具。设计中采用全新二极管检波技术、数字信号处理技术及多维补偿技术等 使得该仪器主要技术指标得到跨越式提高，频率测量范围为50MHz～40GHz，脉冲功率测量范围为-40dBm～+20dBm 。可广泛应用于通信、雷达、航空航天、元器件、大功率电子发射/干扰机等测试领域。
主要特点：
● 具有峰值测量、连续波测量、统计测量三种测量模式，满足不同的测量需要；
● 在峰值测量模式下，该仪器具有峰值功率、脉冲功率、平均功率、过冲、上升时间、下降时间、顶部幅度、底部幅度、脉冲宽度、脉冲周期、占空比、关闭时间、脉冲重复频率等多种微波毫米波脉冲调制信号包络参数自动测量分析功能 ；
● 统计测量模式下，具有 PDF、CDF、CCDF 统计测量分析功能；
● 能够自动校零校准，具有极高的功率测量准确度和重复性；
● 智能化程度高，能够进行自动捕获测量；
● 彩色TFT-LCD显示，且具有图形、文本显示模式；
● 中/ 英文图形化操作界面，方便用户使用；
● 独特的 USB 接口功能，可方便快速的实现测量波形、数据的转存和打印；
● 具有打印、内部或外部存储 / 调用等功能；
● 智能在线帮助，对每个菜单进行了描述，方便用户使用。
●多种测量模式满足用户不同测量需要
具有峰值测量、连续波测量、统计测量三种测量模式。统计测量模式下， 具有 PDF、CDF、CCDF 统计测量分析功能。
● 自动捕获测量
简单、便捷的自动测试功能，真正实现一键式操作，只要点击自动测试，所有的测试参数设置将自动完成并很快给出测试结果。
● 彩色TFT-LCD显示，且具有图形、文本显示模式
在图形显示模式下，可根据时基设置的不同彩色TFT-LCD，可清晰显示测量波形，同时在屏幕下方的参数显示区显示用户需要的参数；在文本显示模式下可显示全部有效测量参数。
● 中/英文图形化操作界面，方便用户使用
两种语言菜单供用户选择，使用方便。
●智能在线帮助
针对每一个菜单的在线帮助极大的方便了用户的使用。
●USB传输
AV2441宽带峰值微波功率分析仪提供了快速的USB接口，即插即用、通过极人性化的操作界面、可快速实现批文件的转存。使用方便，传输稳定、可靠。同时支持 USB 打印功能。
●打印功能
AV2441宽带峰值微波功率分析仪支持多种型号的USB接口打印机，快速、方便，通过人性化打印设置，可打印测试波形和文本列表。
典型应用：
AV2441 宽带峰值微波功率分析仪用于测量或计算微波脉冲调制信号的多种幅度和时域参数，是表征脉冲调制信号特性的综合性测量工具。
在峰值测量模式下，通过不同的时基设置，仪器 能够自动测量分析微波毫米波脉冲调制信号的峰值功率、脉冲功率、平均功率、过冲、上升时间、下降时间、顶部幅度、底部幅度、脉冲宽度、脉冲周期、占空比、关闭时间、脉冲重复频率等多种包络参数。
● 窄脉冲的测试： 可测量脉冲宽度为 10ns (典型值)的脉冲调制信号。
● 极小占空比脉冲调制信号的测量： 本例为测量脉冲宽度30ns ，占空比千分之一的脉冲调制信号图示。
主机主要技术指标：
| 频率范围 | 50MHz～40GHz | ||
| 脉冲功率动态范围 | -40dBm～+20dBm | ||
| 连续波功率测量范围 | -50dBm～+20dBm | ||
| 垂直比例 |
对数0.1dB/格～20dB/格(1、2、5步进) 线性1nW/格～50MW/格(1、2、5步进) |
||
| 相对偏置范围 | ±100.00dB | ||
| 上升时间 | ≤15ns | ||
| 最高可测重复频率 | 20MHz | ||
| 最小可测脉冲宽度 | ≤30ns(典型值10ns) | ||
| 时基范围 | 10ns/格～3600s/格 | ||
| 触发正和负延迟范围 | 时基设置 |
延时范围： (预触发(-)，后触发(+)) |
|
| 10ns/格～2us/格 | -4ms到+100ms | ||
| 5us/格～5ms/格 | -4000格到+4000格 | ||
| 10ms/格～3600s/格 | -40s到+100s | ||
| 脉冲功率不确定度 | ±1.0dB(RSS)(典型值小于±0.4dB) | ||
|
校 准 源 |
工作模式 | 连续波(CW)、内部脉冲 | |
| 频率准确度 | 1.024GHz±0.01% | ||
| 输出功率范围 | -40dBm～+20dBm | ||
| 功率分辨率 | 0.1dB | ||
| 功率准确度 | ±2.5% (连续波模式、0dBm和23℃，±0.01dB/℃) | ||
| 内部脉冲周期 | 10us～999.99ms可设(最小分辨率1us) | ||
| 内部脉冲宽度 | 脉冲宽度2us～999ms可设(最小分辨率1us) | ||
| 输出连接器 | N型接头 | ||
| 显示 | 6.4”彩色TFT-LCD | ||
| 存储 | 内部或U盘 | ||
| 打印 | USB口打印机 | ||
| 接口 | GPIB、LAN、USB | ||
| 工作条件 |
工作温度范围为：0℃～40℃； 存储温度范围为：－40℃～70℃。 |
||
| 电源 | 220V(±10%)，50Hz(±5%)。 | ||
| 结构特点 | 便携式 | ||
| 外形尺寸(W×H ×L) | (420mm×220mm×480mm) | ||
| 重量 | 约15Kg | ||
| 环境适应性 | 符合GJB3947-2000中4级设备的规定要求 | ||
| 电磁兼容性 | 符合GJB3947-2000的规定要求 | ||
| 安全性 | 符合GJB3947-2000的规定要求 | ||
| 可靠性 | MTBF(θ0)﹥3000h | ||
探头主要技术指标：
|
峰值 功率 探头 |
宽带快速 峰值功率探头 |
AV81702 | 频率范围 | 500MHz～40GHz | |
| 脉冲功率动态范围 | -24dBm～+20dBm | ||||
| 连续波测量动态范围 | -34dBm～+20dBm | ||||
| 上升时间 | ≤15ns(0dBm) | ||||
| VSWR | 500MHz～2GHz | 1.15 | |||
| 2GHz～18GHz | 1.25 | ||||
| 18GHz～26.5GHz | 1.35 | ||||
| 26.5GHz～40GHz | 1.60 | ||||
| 最大输入功率 | +23dBm | ||||
|
宽带大动态范围 峰值功率探头 |
AV81703 | 频率范围 | 500MHz～40GHz | ||
| 脉冲功率动态范围 | -40dBm～+20dBm | ||||
| 连续波测量动态范围 | -50dBm～+20dBm | ||||
| 上升时间 | ≤100ns(0dBm) | ||||
| VSWR | 500MHz～2GHz | 1.15 | |||
| 2GHz～18GHz | 1.25 | ||||
| 18GHz～26.5GHz | 1.35 | ||||
| 26.5GHz～40GHz | 1.60 | ||||
| 最大输入功率 | +23dBm | ||||
|
峰值 功率 探头 |
射频大动态范围 峰值功率探头 |
AV81704 | 频率范围 | 50MHz～18GHz | |
| 脉冲功率动态范围 | -40dBm～+20dBm | ||||
| 连续波测量动态范围 | -50dBm～+20dBm | ||||
| 上升时间 | ≤100ns(0dBm) | ||||
| VSWR | 50MHz～2GHz | 1.15 | |||
| 2GHz～18GHz | 1.25 | ||||
| 最大输入功率 | +23dBm | ||||
订货信息：
• 主机：AV2441 宽带峰值微波功率分析仪主机
• 标配：电源线、用户手册
• 峰值功率探头：可选购的峰值功率探头如下表(峰值功率探头必须选一个(带多芯连接电缆))
• 选件：U盘、打印机
