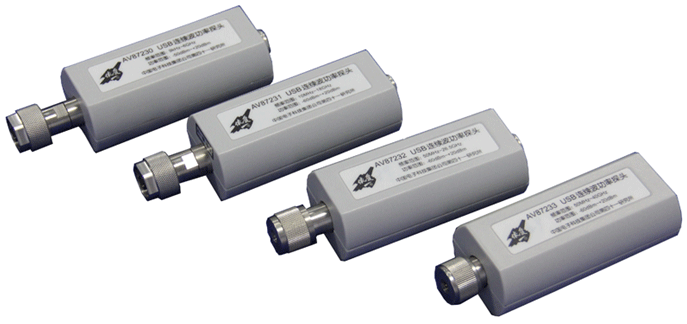

AV87230 系列USB连续波功率探头
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述：
AV87230 系列USB功率探头是基于USB 2.0全速/高速自适应接口的二极管检波式功率探头，内部采用高性能DSP处理芯片，通过各种校准和补偿技术，使得探头具有频率范围宽、测量功率动态范围大的特点，可以配接到计算机或其他电子测量仪器使用，便于组建功率测试系统，特别可用于外场和生产线测试以及其他低成本功率测试领域。
主要特点：
- 单探头体积，重量轻，便于携带；
- 具有连续波信号绝对功率精确测量功能；
- 具有内部校零和外部校零功能；
- 支持USB程控功能，提供可互换虚拟仪器（IVI）驱动；
- 兼容其他具备USB主机接口的计算机或者测量仪器，可快速组建微波功率测试系统。
技术规范
|
指标 型号 |
AV87230 |
AV87231 |
AV87232 |
AV87233 |
|
频率范围 |
9kHz～6GHz |
10MHz～18GHz |
50MHz～26.5GHz |
50MHz～40GHz |
|
功率范围 |
-50dBm～+20dBm |
-60dBm～+20dBm |
||
|
校零准确度 |
≤10nW |
≤1nW |
||
|
输入端口驻波比 |
100kHz～6GHz：1.25 |
10MHz～50MHz：1.35 |
50MHz～12.4GHz：1.25 |
50MHz～12.4GHz：1.25 |
|
输入连接器形式 |
N（m） |
N（m） |
3.5mm（m） |
2.4mm（m） |
|
校准因子不确定度 |
±0.25dB |
±0.35dB |
||
|
功率线性度 |
+10dBm～+20dBm：±0.21dB |
+10dBm～+20dBm：±0.21dB |
||
|
最大输入功率 |
+23dBm |
|||
|
外形尺寸 |
宽×高×深 ：50mm×40mm×142mm |
|||
|
电源 |
USB主机接口供电， 5VDC /500mA |
|||
|
重量（不含电缆） |
≤0.25kg |
|||
|
工作/存储温度 |
0℃～50℃/-40℃～+70℃ |
|||
订货信息
主机：
AV87230 USB连续波功率探头 9kHz～6GHz
AV87231 USB连续波功率探头 10MHz～18GHz
AV87232 USB连续波功率探头 50MHz～26.5GHz
AV87233 USB连续波功率探头 50MHz～40GHz
标配：
| 项目 |
名称 |
|
标配附件 |
紧固型专用USB电缆（2m） |
|
光盘 |
|
|
用户手册 |
