AV4942B微波综合测试仪
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

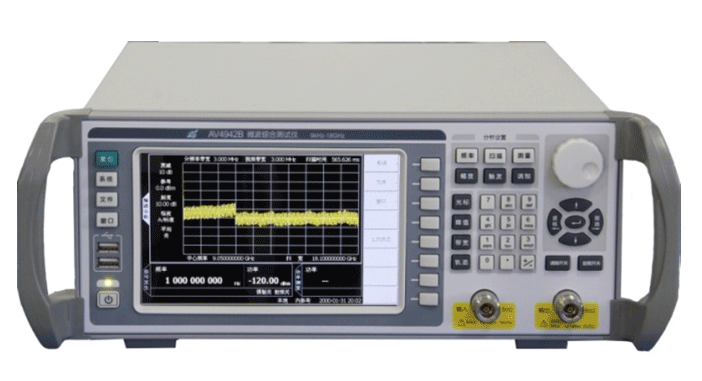

AV4942B微波综合测试仪采用小型机箱，便携式结构设计，由嵌入式ARM硬件控制平台、频谱分析模块、信号发生模块等多个整部件组成；具有体积小、重量轻、用户界面友好、操作简单、易学易用等特点；该项目集频谱分析、信号发生、频率计数、功率测量等多种微波信号测试分析功能于一身，且各功能独立工作，同时显示，频率范围覆盖到18GHz，总体综合性能突出，能够满足绝大多数通信、雷达等电子装备在工厂生产试验、现场安装调试及日常维护检测过程中的测试需求，并提供LAN口和USB接口，具备网络化测试能力，可扩展性强。
主要特点:
● 体积小，重量轻，便携式机箱设计，携带方便
● 测试功能丰富，性能先进，一机多用，现场作业轻松完成
● 友好的人机界面，中、英文双语菜单，操作简单，易学易用
● 各测量功能以不同窗口同时显示，结果信息一目了然
● 各测量功能独立工作，同时运行，可扩展性强
● 频谱分析测量速度快，具有调幅、调频解调功能
● 信号发生输出范围大，具有幅度调制和脉冲调制功能
● 具有LAN和USB接口，提供标准的程控命令，实现程控操作
● 机内提供大容量存储器，支持外部USB存储器扩展
体积小，重量轻，一机多用，现场作业轻松完成
AV4942B微波综合测试仪，体积小：400x150x470（mm×mm×mm）；重量轻：最大12kg；宽电压输入范围，典型功耗50W；具有频谱分析、功率测量、频率计数和信号发生多种测量功能，一机多用，性能先进；设计有把手和侧提带，携带方便，非常适合现场使用。
各测量功能分不同窗口同时显示，结果信息一目了然
AV4942B微波综合测试仪采用大屏幕真彩液晶显示，频谱分析、功率测量、信号发生和频率计数分四个不同窗口同时显示在屏幕上，当前活动窗口以突出高亮标签显示；默认中文操作界面，当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文，方便您的使用。操作简单，方便易学，不需要特别培训，您就可以轻松掌握。
测试功能丰富，各功能单元独立工作，同时运行，可扩展性强
AV4942B微波综合测试仪具有频谱分析、功率测量、信号发生和频率计数四种测试功能，各测试功能相互独立，可同时工作，同时显示。用户可根据测试需要进行各功能单元设置，既可单独测试发射机或接收机的性能指标，设置信号发生或频谱分析独立工作，也可进行程控开发，使信号发生、频谱分析、功率测量和频率计数多种测量功能按要求同步设置，实现不同的系统测试分析。
丰富的接口
AV4942B微波综合测试仪提供了USB接口、网口等附加扩展接口，提供标准的程控命令，可以方便地实现远程控制操作；同时还提供参考输入、参考输出、脉冲输入、监视输出和同步输出等接口，方便用户使用。
18GHz 频谱分析
频谱分析测量灵敏度高，平均噪声电平低于-137dBm，测量速度快，扫宽18GHz时最短扫描时间仅需600ms。
18GHz信号发生
信号发生输出频率范围10MHz~18GHz，输出功率范围-110dBm~+5dBm，具有幅度调制、脉冲调制功能，脉冲调制上升下降时间小于40ns，支持门控、外部等多种触发方式。
18GHz频率计数
频率计数功能具有优于-40dBm的测量灵敏度、5Hz的频率分辨率。
USB功率探头
配合AV8723X系列 USB功率探头，最高测量频率可达40GHz，具有-60dBm~+20dBm的功率测量范围。
典型应用
AV4942B微波综合测试仪体积小、重量轻，携带方便，测量功能全面，非常适合需要多指标测试的流水线生产使用，更是各种微波电子设备现场工程安装、调试、日常维护及故障查寻的得力助手，在通信、广播电视、无线电管理等领域有着广阔的应用前景。
技术规范
|
型号 |
AV4942B |
|
参考频率 |
频率 10MHz |
|
频谱分析 |
|
|
频率范围 |
9kHz～18GHz |
|
分辨率带宽 |
1Hz～3MHz（以1、3、10步进），准确度(3dB)：10% |
|
视频带宽 |
1Hz ～ 3MHz（以1、3、10步进） |
|
噪声边带 |
≤-96dBc/Hz（中心频率1GHz，频偏20kHz） |
|
绝对幅度准确度 |
±2.70 dB 10MHz～18GHz |
|
显示平均噪声电平 |
≤ -137dBm 5 MHz ～ 8 GHz |
|
剩余响应 |
≤-82dBm 10 MHz ～ 18 GHz |
|
参考电平范围 |
–80dBm～+20 dBm，1dB 步进 |
|
刻度准确度 |
±0.5dB（-50dBm<输入混频器电平<-10dBm） |
|
最大安全输入电平 |
+27dBm（连续波、输入衰减器自动耦合） |
|
频率计数 |
|
|
频率范围 |
50kHz～18GHz |
|
灵敏度 |
优于-40dBm |
|
分辨率 |
5Hz、10Hz、100Hz、1kHz、10kHz |
|
信号发生 |
|
|
频率范围 |
10MHz～18GHz |
|
频率分辨率 |
10Hz |
|
相位噪声 |
≤-70dBc/Hz 载波3GHz,偏离载波10kHz |
|
谐波 |
≤-30dBc 10MHz～2.1GHz |
|
非谐波 |
≤-45dBc（偏离载波500kHz以远） |
|
输出功率范围 |
-110dBm～+5dBm |
|
功率准确度 |
≤±2.5dB -60dBm |
| 性能 |
脉冲调制开关比：≥60dB 脉冲调制上升下降时间： ≤40ns
|
| 幅度调制性能 |
调制率（3dB带宽）： DC～10kHz |
|
AV87231USB功率探头 |
|
|
频率范围 |
10MHz～18GHz |
|
功率测量范围 |
-60dBm～+20dBm |
|
其他特性 |
|
|
工作温度 |
0℃~40℃ |
|
外形尺寸（长×宽×深） |
400x150x470（mm×mm×mm） |
|
重量 |
12kg |
订货信息
● 主机：AV4942B微波综合测试仪 9kHz~18GHz
● 标配：
|
项目 |
名称 |
|
标配附件 |
标准三相电源线 |
|
随机光盘 |
|
|
用户手册 |
● 选件：
|
序号 |
名称 |
说明 |
|
AV4942B-001 |
USB功率探头选件 |
AV8723X系列，含电缆 |
|
AV4942B-002 |
铝合金包装箱选件 |
外购 |
|
AV4942B-003 |
英文选件 |
与标配中文二选一，默认中文 |
