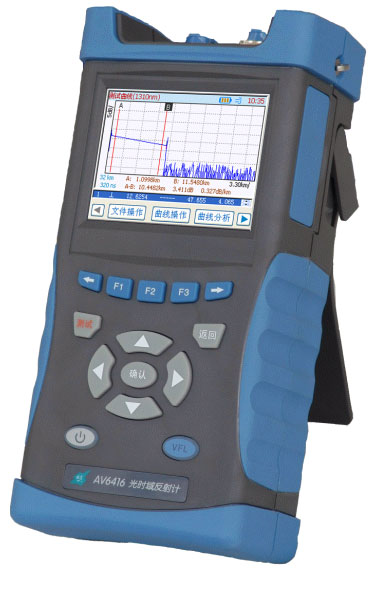

Ceyear中电科思仪41所 AV6416掌上型光时域反射计
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述：
AV6416掌上型光时域反射计是针对FTTx而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
AV6416外观结构采用业界最为先进的双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用、操作非常方便，采用高级防反射LCD显示，使得野外环境下操作界面清晰可见，整机采用双路供电方式，大容量锂电池使整机的工作时间长达10小时以上，该产品具有两种USB接口形式，既可接入U盘，也能通过USB数据线与PC机通信。同时，为方便操作人员携带方便，该产品采用了更人性化的设计，为仪器配备了舒适的背带。
主要特点：
● 掌上型、重量轻、便于携带；
● 业界最先进的双色双料一体化模具工艺，坚固耐用；
● 高级防反射LCD，野外环境下显示界面清晰可见；
● 1.6m超短事件盲区，测试光纤跳线轻松自如；
● 具有自动及手动测试功能；
● 自动来光监测功能；
● 触摸屏和按键双重操作；
● 双USB接口功能，既可外接U盘，也能通过SyncActive软件与PC机通信；
● 支持Bellcore GR196及SR-4731文件格式；
● 智能电池电量指示及电池低电压告警功能；
● WinCE视窗操作系统，中英文操作界面；
● 超过10小时的超长电池续航时间，适于长时间野外施工；
● 内置VFL可视红光故障定位功能；
● OTDR光输出头采用可更换方式，端面清洁更加方便；
● 应用软件在线升级，无需返回原厂。
● 超短事件盲区
AV6416具有超短的事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
●快速自动测试
AV6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。
● 快速曲线分析
AV6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。
● 超强的文件管理
AV6416具有强大的文件管理功能，除了能对机内或U盘中的文件进行存储、浏览、删除外，还能够外接基于PCL语言的激光打印机或喷墨打印机，以便打印测试报表。
除此之外，AV6416还可借助SyncActive软件通过USB数据线与PC机高速通信。
● 便利的VFL功能
借助AV6416的可视红光故障定位(VFL)功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
● 自动来光监测及告警功能
当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器的光探测器造成不可恢复的损坏。AV6416 具有对被测光纤中的通信光信号自动监测功能，一旦光纤接入到AV6416的光接口中，系统将自动监测光纤中是否有通信光信号，一旦监测有光信号，将告警提示，为仪器提供最快最及时的保护。
典型应用：
AV6416掌上型光时域反射计主要用于对FTTx网路的测试。该产品为用户提供了一种低成本的测试方案，具有手动测试(实时测试、平均测试)、自动测试和盲区测试3种模式。
手动测试模式：
该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。
实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的延长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：
该模式下，仪器能够自动设置最佳测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：
该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗(或称回波损耗)大于40dB。
技术规范：
|
模 块 |
2106 |
2103 |
3105 |
3102 |
|
中心波长 |
1310nm/1550nm |
1550nm/1625nm |
1310nm/1550nm/1490nm |
1310 / 1550nm / 1625nm ±10nm |
|
适用光纤类型 |
单模 |
单模 |
单模 |
单模 |
|
动态范围1 |
32 / 30dB |
26 / 26dB |
28 / 26 / 24dB |
28 / 26 / 25 |
|
测距准确度 |
±(1m＋取样间隔＋0.003%×距离)(不包括折射率置入误差) |
|||
|
事件盲区2 |
1.6m |
|||
|
测距分辨率 |
0.25、0.5、1、2、4、8、16m |
|||
|
测试量程 |
0.5、1、2、4、8、16、32、64、128、256km； |
|||
|
测试脉宽 |
10、30、80、160、320、640、1280、5120、10240ns |
|||
|
损耗阈值 |
0.01dB |
|||
|
采样点数 |
65534 |
|||
|
线性度 |
0.05dB/dB |
|||
|
波形存储容量 |
≥800幅 |
|||
|
折射率设置范围 |
1.00000～2.00000 |
|||
|
显 示 |
320×240、3.5英寸彩色LCD、触摸屏操作 |
|||
|
接 口 |
USB、Min-USB |
|||
|
光输出接口 |
FC/UPC(标配，可选配万能接头) |
|||
|
VFL 功能 |
650nm±20nm，2mW(典型)；CW/1Hz |
|||
|
电 源 |
AC/DC适配器：交流：100V～240V(1.5A)，50/60Hz |
|||
|
界面语言 |
可选简体中文、English、俄文、韩文(可联系办事处以获得其它语言支持) |
|||
|
环境适应性 |
工作温度：0℃～40℃(电池充电：5℃～40℃) |
|||
|
外型尺寸 |
210×100×60(mm) |
|||
|
重 量 |
约1kg |
|||
注：1. 环境温度23℃±2℃，最大测试脉冲宽度，平均次数大于300，SNR=1。
2. 盲区测试模式(量程4km、脉宽10ns、衰减10dB)，光纤端面反射损耗≥40dB，典型值。
3. 低亮度、不测试。
订货信息：
● 主机：AV6416掌上型光时域反射计
● 标配：
|
序号 |
名称 |
数量 |
|
1 |
电源线 |
1 |
|
2 |
AC/DC电源适配器 |
1 |
|
3 |
产品合格证 |
1 |
|
4 |
用户手册 |
1 |
|
5 |
光盘(内含模拟分析软件) |
1 |
|
6 |
仪器专用工程塑料箱(含背带) |
1 |
|
7 |
仪器专用背带 |
1 |
注：OTDR接口类型标配为FC/UPC，FC/APC类型可选
● 标准模块：
AV6416 掌上型OTDR主要模块
|
订购编号 |
工作波长 |
测试光纤类型 |
动态范围 |
|
AV6416-1101 |
1310nm |
单模 |
28 |
|
AV6416-1102 |
1550nm |
单模 |
26 |
|
AV6416-1103 |
1625nm |
单模 |
26 |
|
AV6416-1104 |
1625nm (内置滤波器) |
单模 |
26 |
|
AV6416-1105 |
1650nm |
单模 |
26 |
|
AV6416-1106 |
1650nm (内置滤波器) |
单模 |
26 |
|
AV6416-1107 |
1490nm |
单模 |
24 |
|
AV6416-1108 |
1383nm |
单模 |
26 |
|
AV6416-2101 |
1310 / 1550nm |
单模 |
28 / 26 |
|
AV6416-2102 |
1550 / 1625nm |
单模 |
26 / 26 |
|
AV6416-2103 |
1550 / 1625nm(内置滤波器) |
单模 |
26 / 26 |
|
AV6416-2104 |
1550 / 1650nm |
单模 |
26 / 26 |
|
AV6416-2105 |
1550 / 1650nm(内置滤波器) |
单模 |
26 / 26 |
|
AV6416-2106 |
1310 / 1550nm |
单模 |
32 / 30 |
|
AV6416-3528 |
1310 / 1550nm |
单模 |
28 / 26 |
|
AV6416-5626 |
1550 / 1625nm |
单模 |
26 / 26 |
|
AV6416-3101 |
1310 / 1550nm / 1625nm |
单模 |
28 / 26 / 26 |
|
AV6416-3102 |
1310 / 1550nm / 1625nm (内置滤波器) |
单模 |
28 / 26 / 25 |
|
AV6416-3103 |
1310 / 1550 / 1650 nm |
单模 |
28 / 26 / 26 |
|
AV6416-3104 |
1310 / 1550 / 1650 nm (内置滤波器) |
单模 |
28 / 26 / 25 |
|
AV6416-3105 |
1310 / 1490 / 1550nm |
单模 |
28 / 24/ 26 |
|
AV6416-3428 |
1310 / 1490 / 1550nm |
单模 |
28 / 24/ 26 |
注：以上模块必须且只能选一项。
● 选件：
|
序号 |
名称 |
型号 |
说明 |
|
1 |
U盘 |
|
存储波形文件 |
|
2 |
打印机 |
Hp laser Jet P2015d或 |
打印测试曲线 |
|
3 |
USB数据线 |
|
与PC机通信 |
|
4 |
备用电池包 |
AV6416专用电池包 |
仪器备用电池 |
|
5 |
FC/SC，FC/ST适配器 |
|
|
注：由于设计改进的需要，上述内容如有改变，恕不另行通知。
