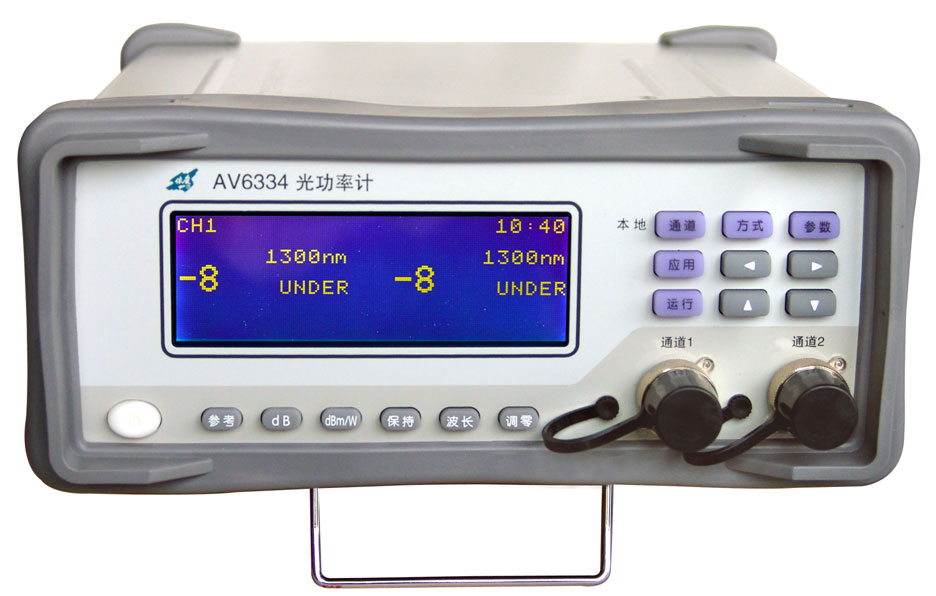

Ceyear中电科思仪41所 AV6334光功率计
AV6334光功率计是一种高智能化、高精度、高灵敏度的光功率计,可进行宽动态范围、高精度光功率测量、高分辨率的损耗测量和稳定度测试。配备GPIB接口和RS232接口,可组成自动测试系统。广泛用于光通信设备、光纤、光无源器件的测试,具有功率范围宽、测试精度高、性价比高、可靠性好、操作简单等特点。该产品为系列光功率计,分为AV6334A、AV6334B、AV6334C、AV6334D、AV6334E五种。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

产品描述:


        AV6334光功率计是一种高智能化、高精度、高灵敏度的光功率计,可进行宽动态范围、高精度光功率测量、高分辨率的损耗测量和稳定度测试。配备GPIB接口和RS232接口,可组成自动测试系统。广泛用于光通信设备、光纤、光无源器件的测试,具有功率范围宽、测试精度高、性价比高、可靠性好、操作简单等特点。该产品为系列光功率计,分为AV6334A、AV6334B、AV6334C、AV6334D、AV6334E五种。












主要特点:
  ● 调零功能
  ● 量程自动、量程保持和手动切换功能
  ● 波长响应补偿功能
  ● 数据存储、回看、输出功能
  ● 分光比及分光损耗测试功能(仅限AV6334B,AV6334C型)
  ● 参数设定功能
  ● 测量应用功能
  ● GPIB和RS232接口功能

调零功能
  该产品提供了用户手动调零功能。该功能可消除光电探测器的暗电流及噪声所产生的等效功率,对于-50dBm以下的微弱输入光功率,可先行遮光调零,再进行测试,这样可以提高测量精度。
量程自动、量程保持和手动切换功能
  该产品提供了量程自动、量程保持和手动切换功能。用户可根据被测光功率变化范围、变化速度的不同,采取不同的量程方式进行测试。例如,对于变化范围不足10dB的输入光功率,选择量程保持功能,可节省量程自动切换方式下所消耗的时间,大大提高了测量速度。
波长响应补偿功能
  为满足用户对全波段范围内的功率测试,该产品内置了与光电探测器相符的波长响应补偿曲线。另外,该产品还可根据用户的特殊要求,对某些特殊波长点进行精确校准。
数据存储、回看、输出功能
  该产品为用户提供了测试过程中的数据存储、数据回看、数据输出功能,以方便用户对纪录的数据进行后期处理。
分光比及分光损耗测试功能
  该产品系列中的AV6334B,AV6334C光功率计,还为用户特别提供了分光比及分光损耗测试功能,非常适合光耦合器等无源光器件生产制作过程中的功率分配和功率损耗的监测。
参数设定功能
  为方便测试,该产品提供了参数设定功能,诸如用户自定义波长λ、相对测量参考功率值REF、用户校准因子CAL、GPIB地址、分光比设定CPLR、时钟CLOCK等参数,用户均可根据需要进行设定。
测量应用功能
  该产品为方便用户使用,特别提供了测量应用功能,如测量极值MAX、极值MIN、极值DIF功能,可用于输入光功率的稳定度相关的测试。
GPIB和RS232接口功能
  该产品提供了GPIB接口和RS232接口。RS232接口可用于测量数据实时输出。GPIB接口可用于与其它GPIB设备及PC机组成自动测试系统。

典型应用一:使用AV6334光功率计测量光源的输出光功率大小和输出光功率稳定度。
  将光源的功率输出端口与光功率计的功率输入端口用光纤跳线相连,开机进行预热,设定光功率计的测量波长与光源中心波长一致,则测量显示值即为光源输出光功率大小。
  根据测试要求,在测量应用提供的极值MAX测试、极值MIN测试、极值DIFF测试三个功能中选择一个,开启运行,同时仪器时钟从零开始计时。在规定的测量时间内,光功率计能够自动测试并纪录测量值,测量时间到后,停止极值测试,则极值测量显示值即为光源输出光功率的稳定度。
典型应用二:使用AV6334光功率计测量光耦合器的分光比。
  用光纤跳线将光源输出口和光耦合器输入端连接,将光耦合器的两个输出端分别用光纤跳线接入AV6334B或AV6334C光功率计的两个输入通道。按下“方式”键,光功率计从普通测量模式进入分光比测试模式,仪器显示的测量值即为分光比和总功率损耗。AV6334B或AV6334C为用户提供的这一特别功能,非常适合光耦合器等无源光器件生产制作过程中的功率分配和功率损耗的监测。

技术规范:

  AV6334A AV6334B AV6334C AV6334D AV6334E
通道1 通道2 通道1 通道2 通道1 通道2 通道1 通道1
波长范围*1(nm) 1000~1650 400~999 800~1650 400~1100 800~1650 400~1100
探测器类型 InGaAs Si InGaAs Si InGaAs Si
功率范围 -80~+10dBm
功率准确度*2
(-25.00dBm)
±0.2dB
功率准确度*3
(+10~-80dBm)
±0.5dB±50pW
通道一致性*4(-25.00dBm) / ±0.1dB / /
数据输出速率*5 ≥2个/秒·通道

   注1:校准波长为850nm、1310nm、1550nm。
   注2:当天校准,环境温度23℃±5℃,恒温,FC适配器,连续波。
   注3:环境温度0℃~40℃,恒温,FC适配器,连续波。
   注4:当天校准,环境温度23℃±5℃,恒温,FC适配器,连续波。
   注5:RS232接口输出。

订货信息:
● 主机:
  AV6334A光功率计
  AV6334B光功率计
  AV6334C光功率计
  AV6334D光功率计
  AV6334E光功率计
标配:FC型光输入接口*1、三芯电源线、用户手册
    注1:根据产品型号的实际通道数进行配置。
● 选件:SC型光输入接口、ST型光输入接口、UI型光输入接口
