Tektronix泰克MDO3000混合域示波器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。独特的内置频谱分析仪选件让它非常适合用于射频分析。
产品特点
- 2 条模拟通道和 4 条模拟通道型号
- 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
- 带宽可以升级 (最高 1 GHz)
- 最高 5 GS/s 采样率
- 所有通道上 10 M 记录长度
- >280,000 wfm/s 最大波形捕获速率
- 标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 模拟带宽
- 频谱分析仪 (选配)
- 频率范围: 9 kHz - 1 GHz 或 3 GHz
- 超宽捕获带宽，最高可达 3 GHz
- 任意函数发生器 (选配)
- 13 种预先定义的波形类型
- 50 MHz 波形发生
- 128 k 任意波形发生器记录长度
- 250 MS/s 任意波形发生器采样率
- 数字通道 (选配)
- 16 条数字通道
- 所有通道上10 M 记录长度
- 121.2 ps 定时分辨率
- 串行总线解码、触发和搜索(选配)
- 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
- 数字电压表/频率计数器 (产品注册后免费)
- 4 位 DC, AC RMS 和 DC+AC RMS 电压测量
- 5 位频率测量

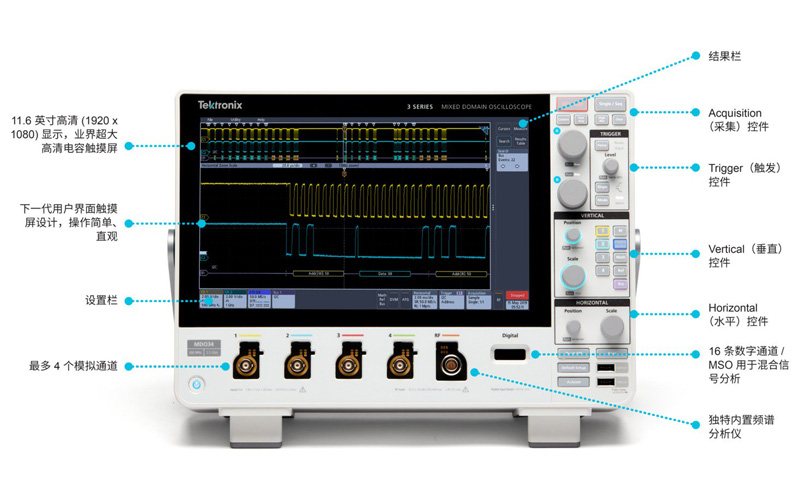

3系列MDO前面板预览
全新的触控交互方式

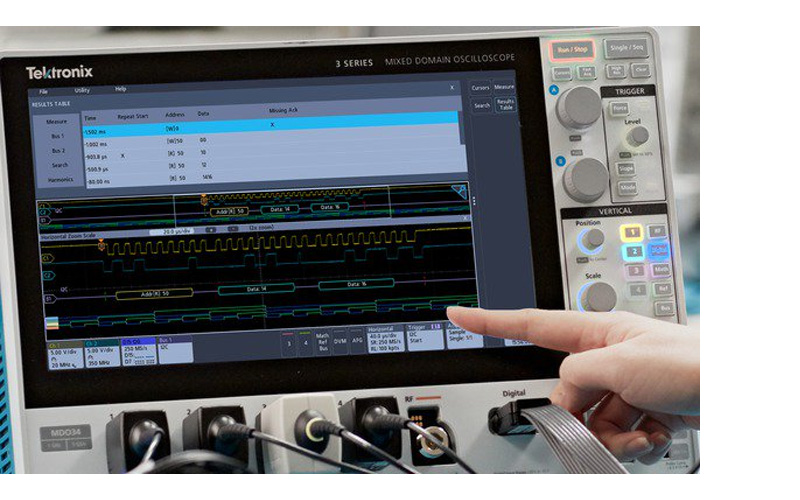

示波器采用触摸屏已有多年时间，但触摸屏的设计体验总是被置后考虑。3 系列 MDO 11.6" 显示器包括容性触摸屏，提供了真正为触控设计的用户界面。
3 系列 MDO 支持您在手机和平板电脑中使用的、希望在触控设备中实现的各种触控操作。
- 左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图
- 使用手势，在水平方向或垂直方向改变标度或进行放大/缩小
- 从右滑出，会出现结果条；从上往下滑，会进入显示屏左上角菜单
平滑的、快速响应的前面板控件可以使用熟悉的旋钮和按钮进行调节，可以增加鼠标或键盘作为第三种交互方式。
数字荧光技术及 FastAcq™ 高速波形捕获
如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

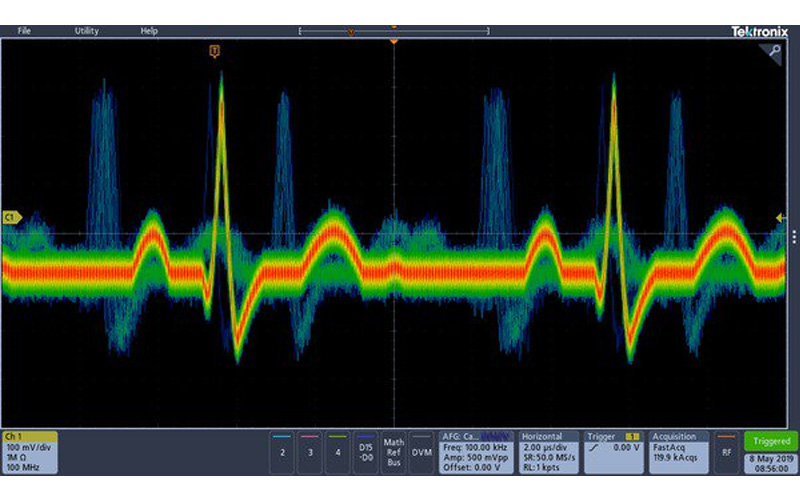

数字荧光技术能够快速了解器件的实际工作情况。其快速波形捕获速率在 FastAcq 模式下 >280,000 wfms/s，可以以高概率迅速查看数字系统中常见的偶发问题：欠幅脉冲、毛刺、时序问题等。
为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4 个波形调色板。
- 色温调色板使用颜色等级指明发生频率：暖色如红色/黄色表示经常发生的事件，冷色如蓝色/绿色表示很少发生的事件。
- 频谱调色板使用颜色等级指明发生频率，冷色如蓝色表示经常发生的事件，暖色如红色表示很少发生的事件。
- 普通调色板使用默认的通道颜色（如黄色用于通道 1）和灰度级指明发生频率，其中经常发生的事件用亮色表示。
- 倒置调色板使用默认的通道颜色和灰阶指明发生频率，其中很少发生的事件用亮色表示。
这些调色板迅速突出显示测量期间发生频次较高的事件，或在测量偶发异常事件中突出显示发生频次较低的事件。
无限余辉或可变余辉选项决定波形在显示屏上停留的时间，帮助您确定异常事件发生频次。
完善的功率分析(选配)

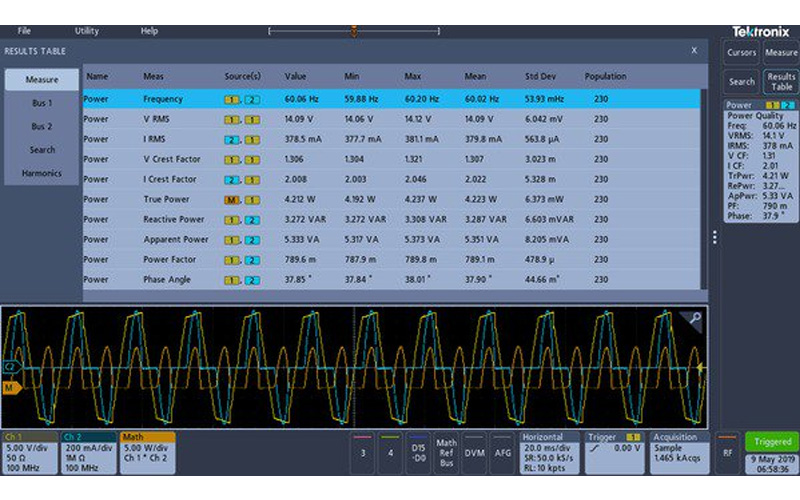

客户对更长电池寿命的设备及更低能耗的绿色解决方案的需求日益增加，需要电源设计师们检定开关损耗，并将其降至最低，以提高效率。此外，还需要对电源的功率水平、输出纯度及向电源线路的谐波反馈进行表征，以符合国家和地区的电源质量标准。在历史上，在示波器上完成这些以及其他诸多功率测量相当耗时，需要手工完成并且非常繁琐。3 系列 MDO 选配功率分析工具大大简化了这些任务，可以快速地、可重复地、准确地分析功率质量、开关损耗、谐波、安全作业区(SOA)、调制、纹波和转换速率(di/dt, dv/dt)。功率分析工具完全集成在示波器内，只需一个按钮即可完成自动化可重复功率测量。选配功率分析功能可以免费试用 30 天。在仪器第一次通电时，此免费试用期即自动开始计算。
独有的内置频谱分析仪(选配)

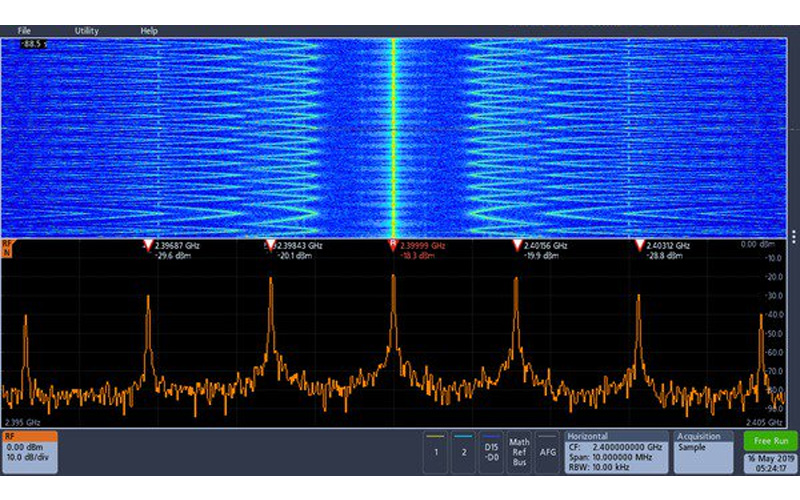

泰克 MDO 系列是唯一提供基于硬件的集成频谱分析仪的示波器。3 系列 MDO 的频谱分析仪频率范围为 9 kHz 到 1 GHz 或 3 GHz (选项 3-SA1 或 3-SA3)，可以在物联网和大多数消费者无线标准上执行频谱分析。
配置选型
|
型号 |
模拟带宽 |
采样率 |
记录长度 |
模拟通道 |
数字通道数 |
函数发生器输出 |
|
MSO32 |
100 MHz至1 GHz |
5 GS/s |
10 M点 |
2 |
16 条数字通道 |
1条（可选） |
|
MSO34 |
100 MHz至1 GHz |
5 GS/s |
10 M点 |
4 |
16 条数字通道 |
1条（可选） |
