参照EN50160，EN61000-4-7和EN61000-4-15标准，电能供电质量测量参照EN61000-4-30电压质量的标准，此A级仪器可在80us内监测有效值、谐波、闪变和瞬变。
有8路测量通道，4路电压测量通道和4路电流测量通道。测量设置和测量电路的类型根据检测到的被测量自动完成，可以很容易地自动设定检测极限值，测量 的数据保存到CF卡中，界面使用高分辨率的彩色触摸屏，操作语言可以选择中文、英文、法文、西班牙文、意大利文、瑞典文、日文、德文和韩文等语言。
有一个1 MHz采样率A/ D转换器和可以取得快速瞬态和曲线的形式存储可以取得快速瞬态和存储曲线. 该电能质量分析仪可实现特殊功能扩展模式，是在400Hz电力系统进行测量分析。
技术参数- 功率和电源分析
- 谐波分析-EN61000-4-7标准
- 电源质量-EN50160(统计条形图)
- 闪变分析参照EN61000-4-15标准
- 合闸影响和故障记录
- 集成电压下降方向，开关的功率因数校正和电机质量分析模块
- 扩展电源质量分析功能
- 1 MHz 采样率，测量快速瞬变
- 8路测量输入通道：4路电压输入通道，4路电流通道（电流互感器）
- 闪存卡容量：32-256M
- 电源充电器：90-264V/47-63Hz
- 可充电电池可供3小时操作
- 可选配 RS232, USB 或LAN 接口
- 可选配电流测量附件
- 功能强大的PC分析，评估软件Dranview可选
- 50 / 60 Hz 和400 Hz 电源频率- 特殊型号MAVOWATT70/PX5-400
- 外观颜色随机
基本配置:
主机及整套测试线缆, 电池及电源适配器, 4GB CF存储卡, 出厂校准证书, 操作指导手册, DranView 6 Pro软件及便携箱
套装配置:
SET 1:3支TR-2500B AC 电流钳(10至500A测量范围)
SET 2:3支TR-2510B AC 电流钳(1至10A测量范围)

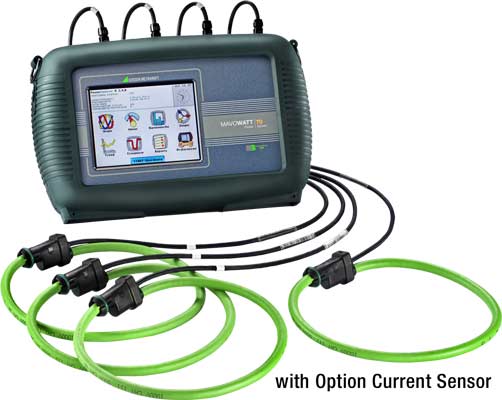

SET 3:1支DRANFLEX 3003XL/24 三相AC电流传感器(30/300/3000A)
1支DRANFLEX 3000XL/24 AC电流传感器(30/300/3000A)
ISOFLEX-MHXL ISOFLEX-MHXL电力包(DC-DC转换器), PR/PS/4A适配电缆, 用于4DRANFLEX(线缆分配器)
