Tektronix泰克5系列MSO混合信号示波器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品描述

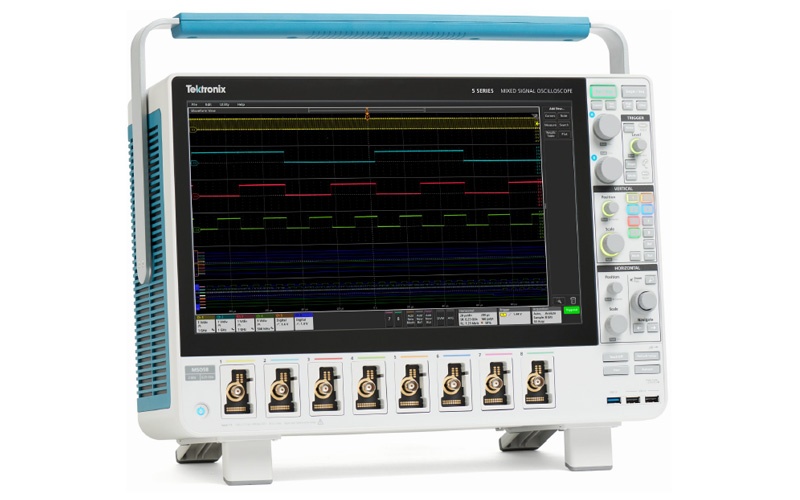

5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来最严苛的应用挑战。 它为性能、分析和整体用户体验设立了新的标准。
产品特点
- 4、6 或 8 个 FlexChannel® 输入通道
- 带宽：350 MHz、500 MHz、1 GHz、2 GHz（可升级）
- 采样率 ：(所有模拟/数字通道)实时：6.25 GS/s、插补: 500 GS/s
- 记录长度 ：(所有模拟/数字通道)62.5 M 点标配、125 M 点选配升级
- 波形捕获率：>500,000 个波形/秒
- 垂直分辨率：12 位 ADC、高分辨率模式下高达 16 位
- 标准触发类型：边沿, 脉宽, 欠幅脉冲, 超时, 窗口, 逻辑, 建立时间和保持时间, 上升/下降时间, 并行总线, 顺序, 可视触发

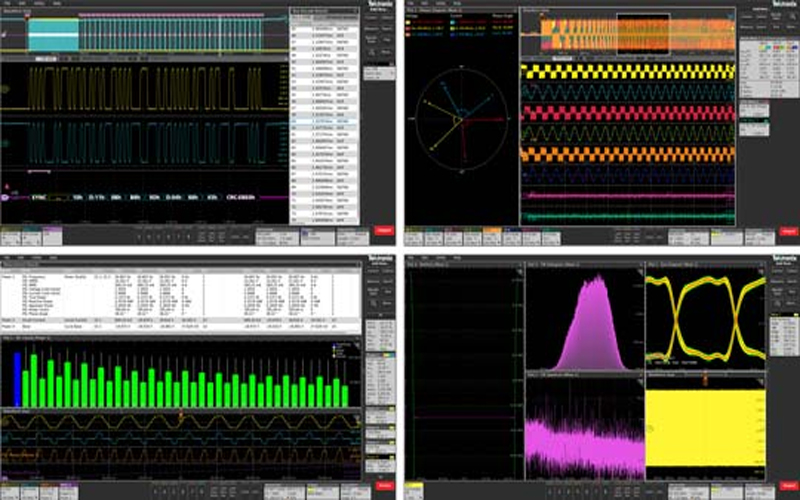

- 选配分析：高级抖动和眼图分析、高级功率分析
- 选配串行总线触发, 解码和分析：I2C, SPI, RS-232/422/485/UART, SPMI, CAN, CAN FD,LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM,MIL-STD-1553, ARINC429
- 任意波形/函数发生器：50 MHz 波形生成
- 数字电压表：4 位 AC RMS、DC 和 DC+AC RMS 电压测量
- 触发频率计数器：8 位
- 显示器：15.6 英寸 (396 mm) TFT 彩色、高清 (1920 x 1080) 分辨率、容性（多触点）触摸屏

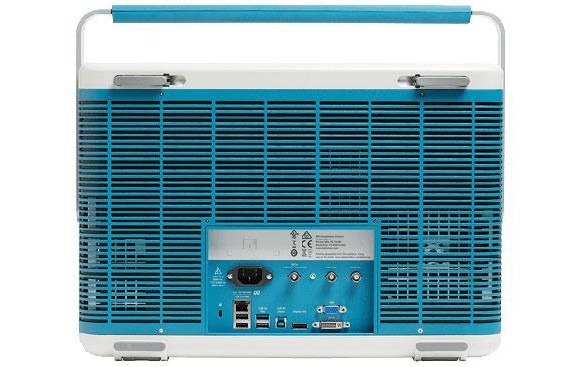

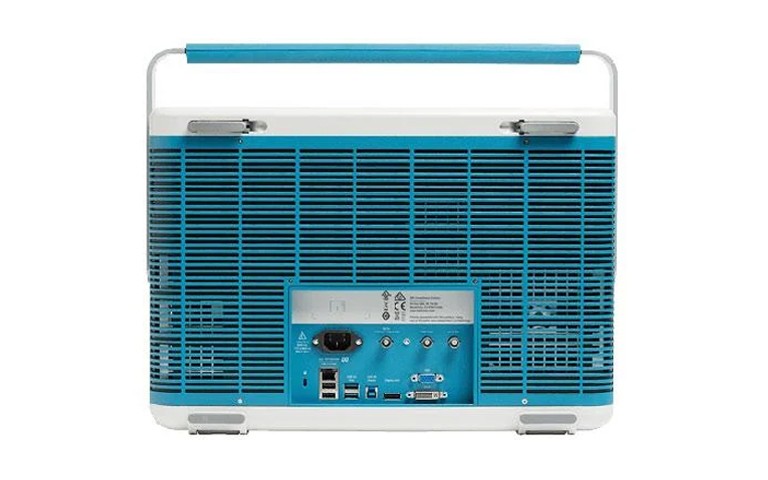

- 连接能力：USB 主控端口 (7 个端口) , USB 设备端口 (1 个端口), LAN(10/100/1000 Base-T 以太网; LXI 标准), 显示器端口,DVI-D , 视频输出

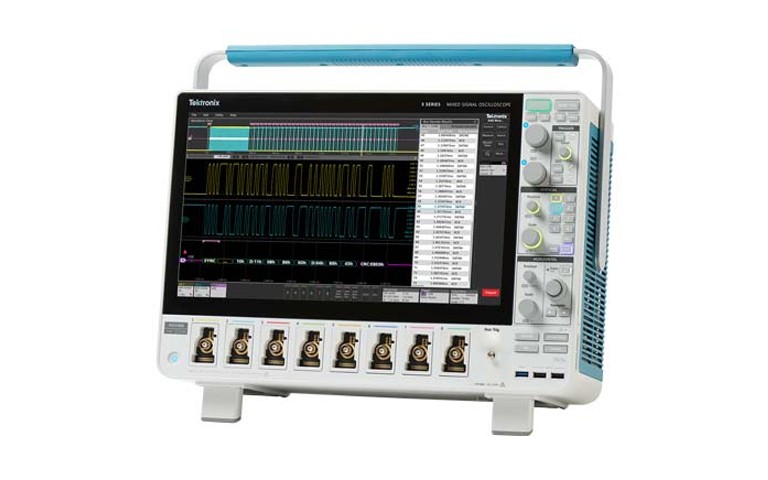

不仅仅采用新显示器和用户界面， 更是新标准

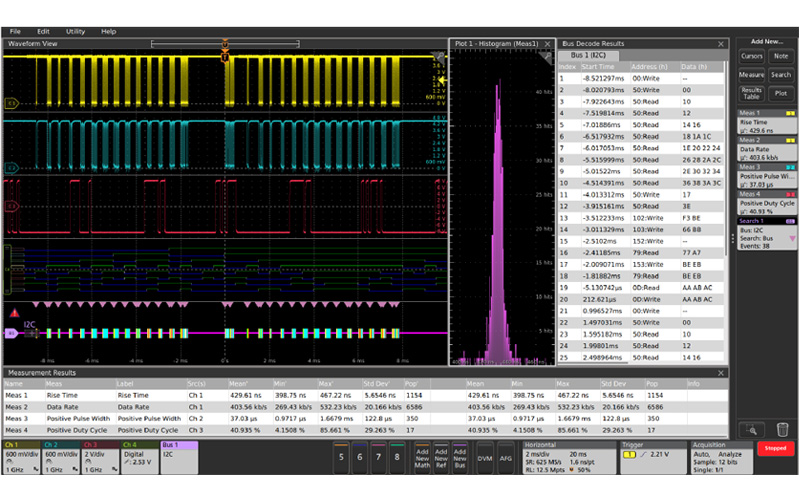

配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

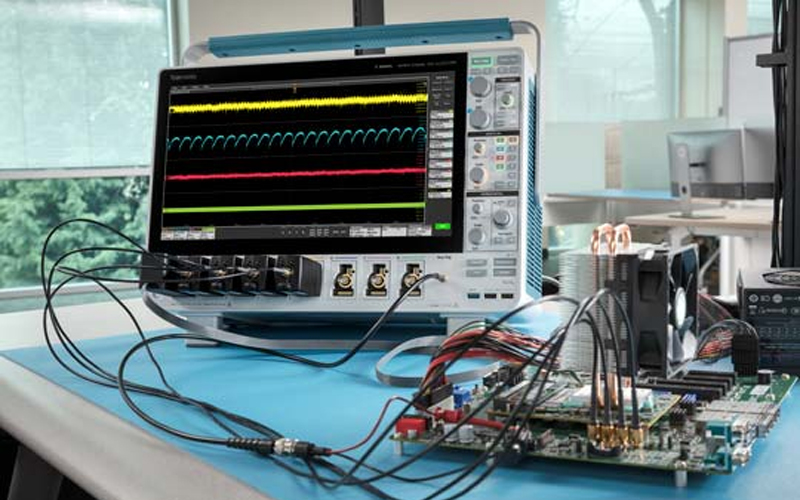

拥有足够的通道

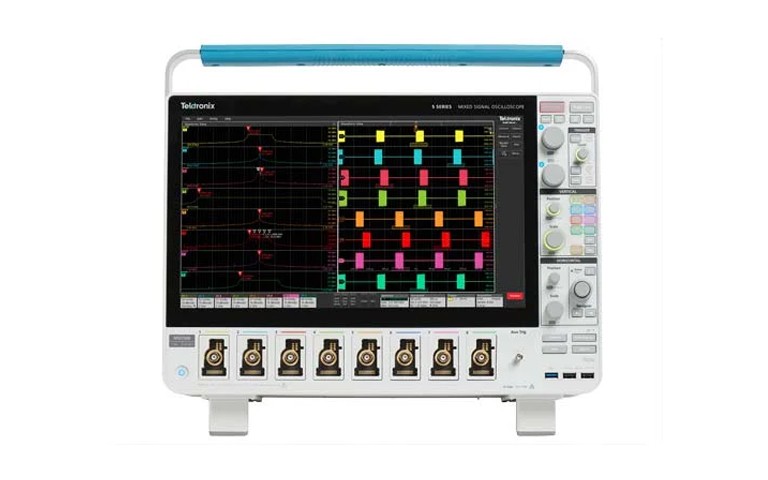

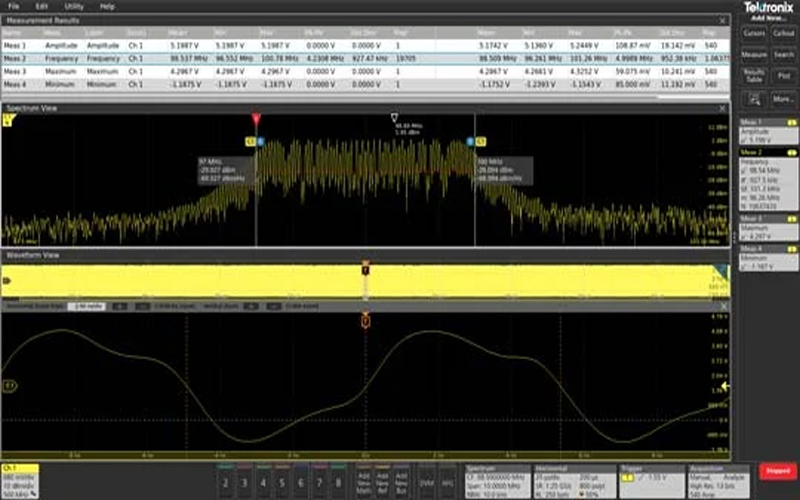

提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号，只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者，并为每个域提供独立的采集控制。

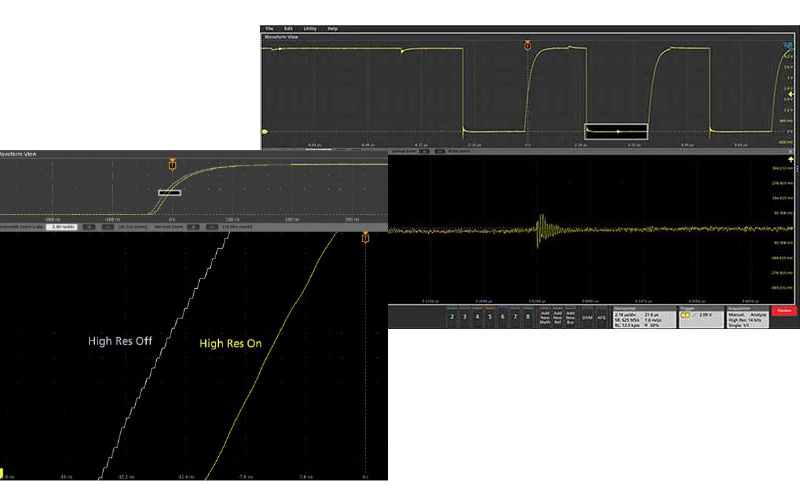

支持高达 16 位的垂直分辨率，每个细节都不会错过
12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。
根据您的测试需求变化进行扩展
- 高达 2 GHz 带宽
- 高达 125 M 点记录长度
- TLP058 逻辑探头，每个探头可提供 8 条数字通道
- 添加 Windows 操作系统，以便在示波器上运行 PC 软件
- 添加内置任意波形/函数发生器
- 串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线
- 自动对以太网、USB 2.0 和汽车以太网进行一致性测试

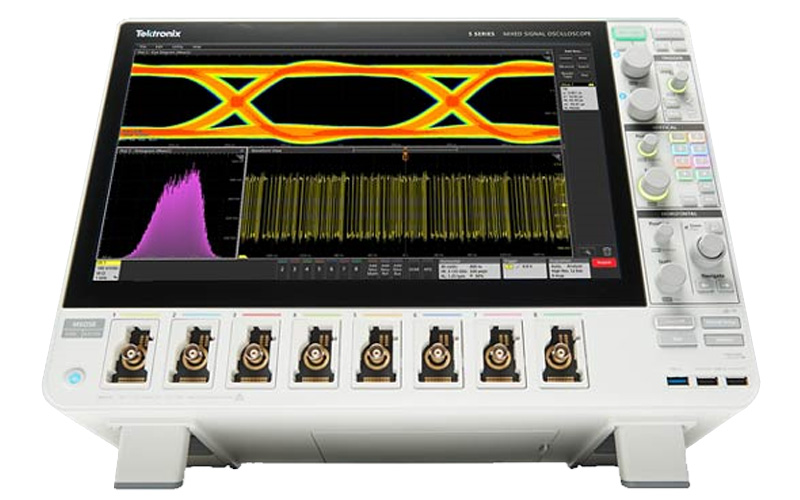

- 高级抖动分析
- 自动功率测量和分析
配置选型
|
型号 |
模拟带宽 |
采样率 |
记录长度 |
模拟通道 |
数字通道数 |
函数发生器输出 |
|
MSO54 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 点至 125 M 点 |
4 |
可达 32 条（可选） |
1 条（可选） |
|
MSO56 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 点至 125 M 点 |
6 |
可达 48 条（可选） |
1 条（可选） |
|
MSO58 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 点至 125 M 点 |
8 |
可达 64 条（可选） |
1 条（可选） |
