Tektronix泰克4系列MSO混合信号示波器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。
产品特点
- 输入通道：4 or 6 FlexChannel® inputs，每个 FlexChannel 提供了：一个模拟信号，可以显示为波形视图、频谱视图，或同时两者，使用 TLP058 逻辑探头时 8 个数字逻辑输入
- 带宽 (所有模拟通道)：200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)
- 采样率 (所有模拟/数字通道)：实时: 6.25 GS/s
- 记录长度 (所有模拟/数字通道)：31.25 M 点标配 (62.5 M 点选配升级)
- 波形捕获率：>500,000个波形/秒
- 垂直分辨率：12 位 ADC，高分辨率模式下高达 16 位
- 标准触发类型：边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和保持时间，上升/下降时间，并行总线，顺序，可视触发，辅助触发≤300 VRMS (仅边沿触发)
- 标准分析：光标：波形，V 条，H 条，V 和 H 条、测量：36 项、FastFrameTM：分段内存采集模式，最大触发速率 波形/秒、示图：时间趋势、直方图、频谱、数学: 基本波形代数, FFT, 高级公式编辑器、搜索: 搜索任何触发标准
- 选配分析：频谱视图：频域分析，独立控制频域和时域，功率测量和分析
- 选配串行总线触发，解码和分析：I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
- 任意波形/函数发生器：50 MHz 波形生成，波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图
- 数字电压表：4 位 AC RMS、DC 和 DC+AC RMS 电压测量
- 触发频率计数器：8 位
- 显示器：13.3-inch (338 mm) TFT color，高清 (1920 x 1080) 分辨率，容性（多触点）触摸屏

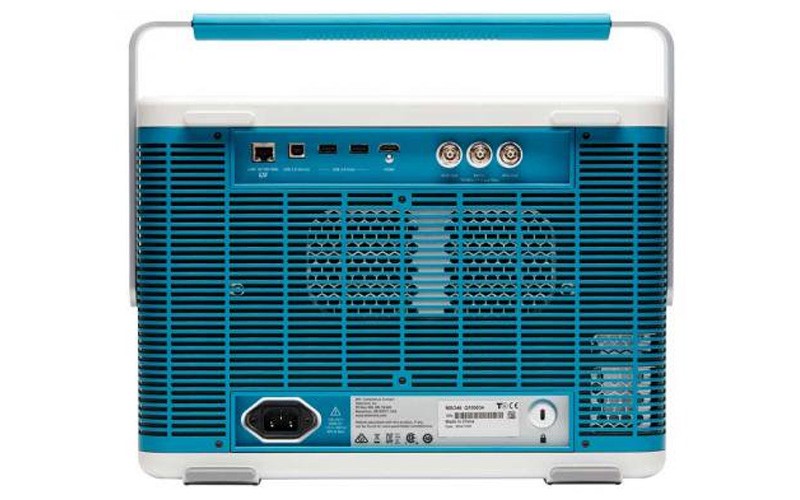

- 连接能力：USB 2.0 主控, USB 2.0 设备 (5 端口); LAN (10/100/1000 Base-T 以太网); HDMI 3
- e*Scope®：使用标准网络浏览器，通过网络连接远程查看和控制示波器
- 保修：标配 3 年保修

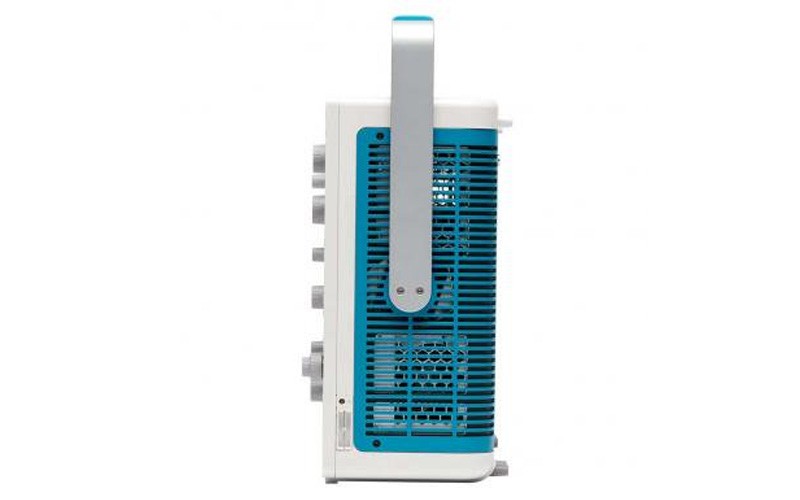

- 外观尺寸：9.8 英寸 (249 mm) 高 x 17.7 英寸 (450 mm) 宽 x 6.1 英寸 (155 mm) 深
- 重量： <16.8 磅(7.6 kg)
绝不会因为通道不够而延缓您检验和调试流程！

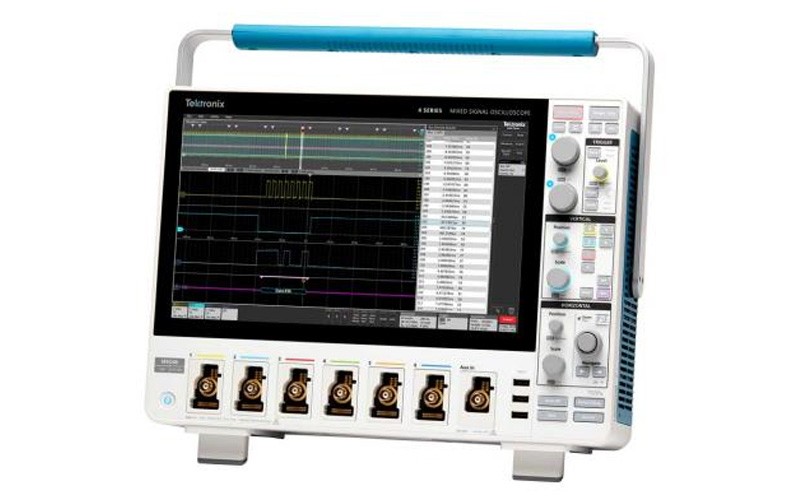

4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。 许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。
大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。
您可能认为6 通道示波器的价格会比 4 通道示波器高出 50%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

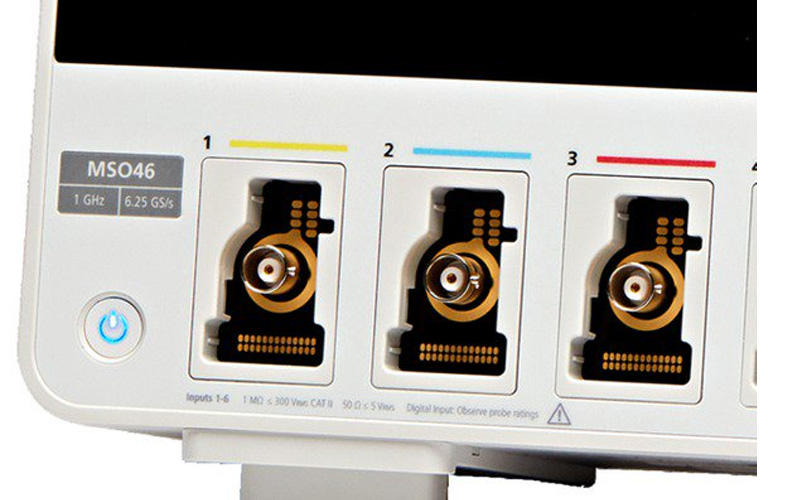

FlexChannel®技术实现了最大的灵活性，拓展了系统查看能力
4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。FlexChannel 技术可以把每个通道输入作为一条模拟通道、8 个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视频和频谱视图1每个域使用独立采集控制。异常灵活，配置起来异常方便。
在 6 FlexChannel 型号中，可以把仪器配置成查看6 个模拟信号和 0 个数字信号。或 5 个模拟信号和 8 个数字信号。或 4 个模拟信号和 16 个数字信号，3 个模拟信号和 24 个数字信号，依此类推。 您只需增加或拔下 TLP058 逻辑探头，就可以随时改变配置，直到获得适当数量的数字通道。
配置选型
|
型号 |
模拟带宽 |
模拟通道 |
数字通道数 |
采样率 |
记录长度 |
|
MSO44 |
200 MHz 至 1.5 GHz |
4 |
最多 32 条（可选） |
6.25GS/s |
31.25 M 至 62.5 M 点 |
|
MSO46 |
200 MHz 至 1.5 GHz |
6 |
最多 48 条（可选） |
6.25GS/s |
31.25 M 至 62.5 M 点 |
