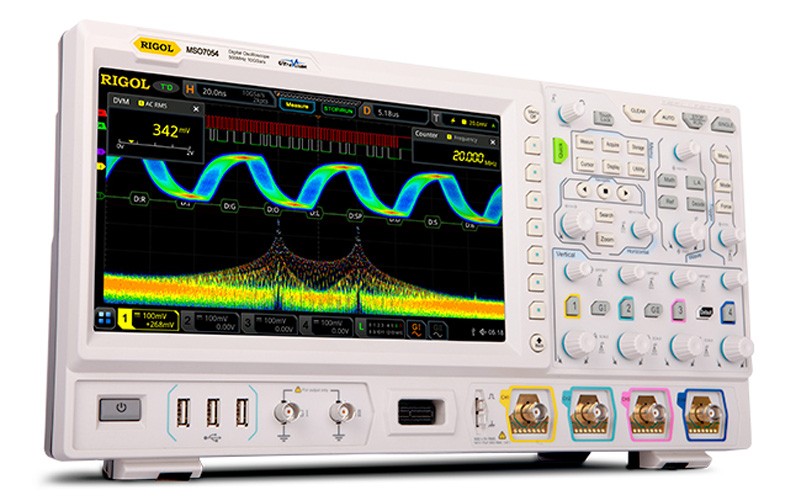

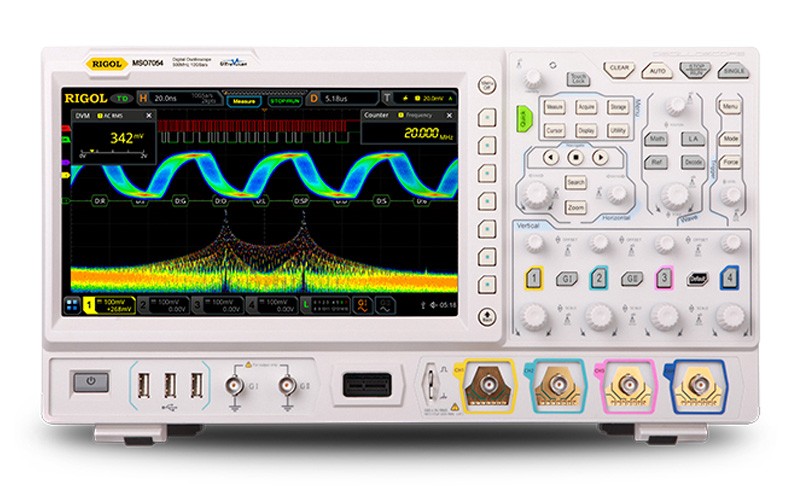

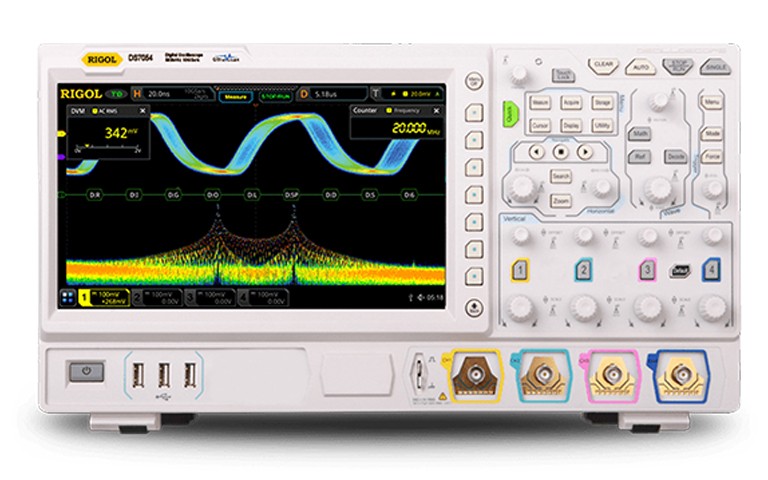

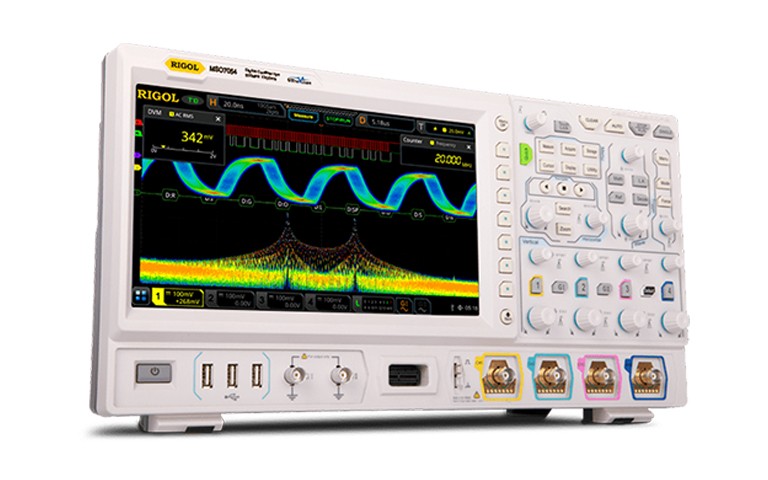

RIGOL普源 MSO/DS7000系列数字示波器MSO7054,MSO7034,DS7054,DS7034
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片，采样率高达10GSa/s,最高存储深度可达500Mpts，带宽高达500MHz，是一款集6种仪器于一身的高性能数字示波器。MSO7000/DS7000系列数字示波器是基于RIGOL独创的UltraVision II代技术，采用10.1英寸多点触控电容屏，具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平。同时提供从主机、选附件到应用软件的完备解决方案，对工控、电源、汽车电子等工业行业客户具有突出的吸引力。
产品特点：
- 模拟通道带宽：500 MHz、350 MHz、200 MHz和100 MHz
- （单通道和双通道模式）
- 4个模拟通道，1个EXT通道，选配16个数字通道
- 实时采样率最高达10 GSa/s
- 标配最高存储深度达500 Mpts（选件）
- 波形捕获率高于600,000个波形每秒
- 多达45万帧的硬件实时波形不间断录制和回放功能
- 集6种独立仪器于一身，包括：示波器、16通道逻辑分析仪、任意波发生器、数字电压表、6位频率计和累加器、协议分析仪
- 多达41种波形参数自动测量，更提供全内存硬件测量功能
- 多种数学运算，内置增强FFT分析和峰值搜索功能
- 标配波形直方图分析
- 独立的搜索、导航按键和事件列表
- 内置高级的电源分析软件（选件）
- 用户可定义的Quick一键快捷操作
- 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉

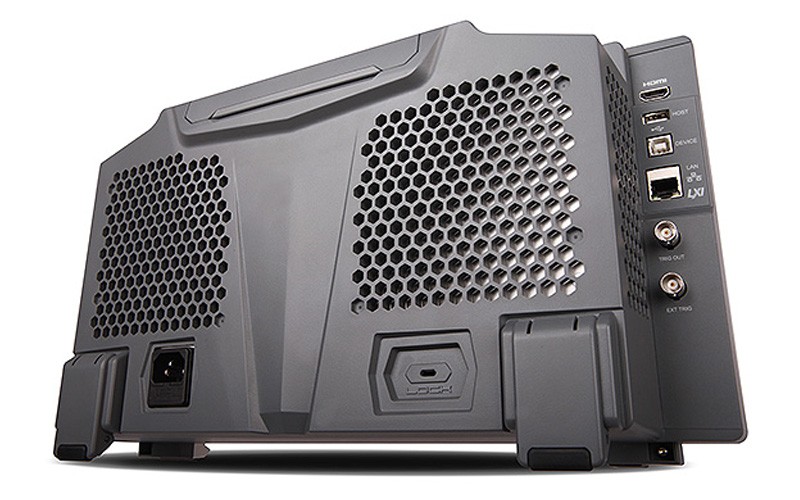

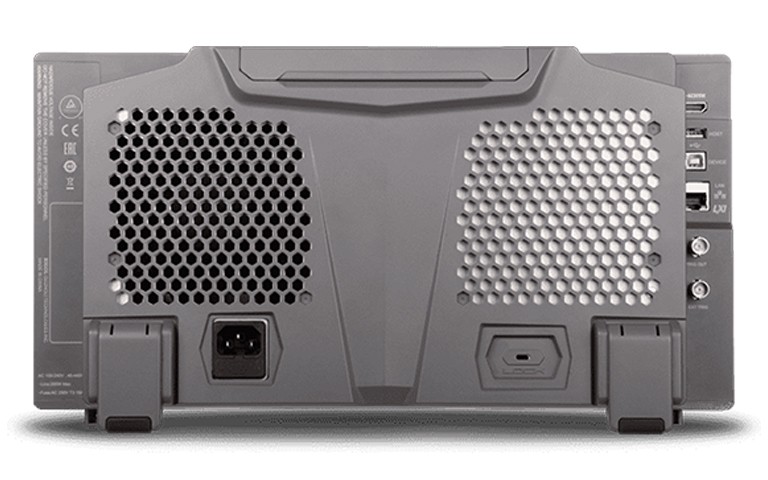

- 丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
- 支持Web Control远程命令控制
- 独有的在线版本升级功能
- 新颖精巧的工业设计，便捷的操作
自主研制的ASIC芯片-砺出“RIGOL芯”
MSO8000系列数字示波器使用了RIGOL自主研发的“Phoenix”（凤凰座）数字示波器芯片组，不仅获得了10GSa/s的数据采集能力，还实现了模拟前端所需的所有功能模块的高度集成，极大地提高了数字示波器的一致性和可靠性。其中1MΩ通路的输入电子衰减器，实现了快速且“安静”的档位切换；独特的电路设计，使得1MΩ模式的过载恢复时间缩短到了现有产品的0.5%。这是中国企业首次推出ASIC功能芯片，在全球电子测量仪器行业具有很高的战略意义。

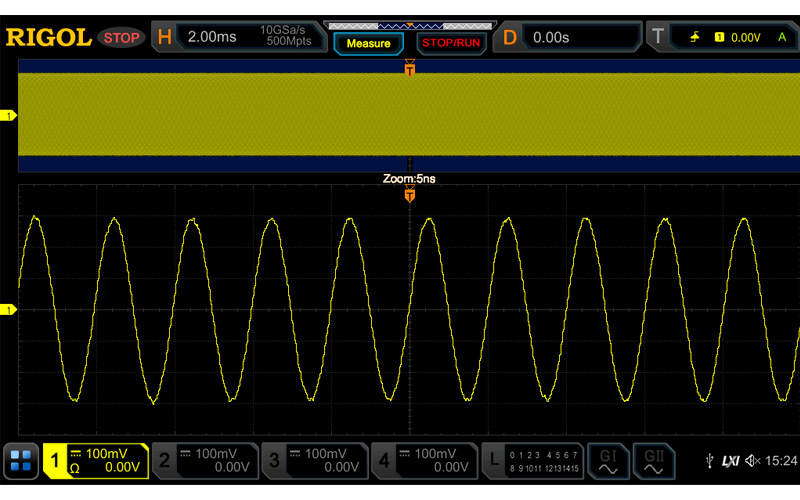

500M 存储深度下仍保持10G 采样率， 捕获50ms 时长，波形完全无失真
高达600,000 wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他 偶发事件，从而极大地提高了工程师的调试效率

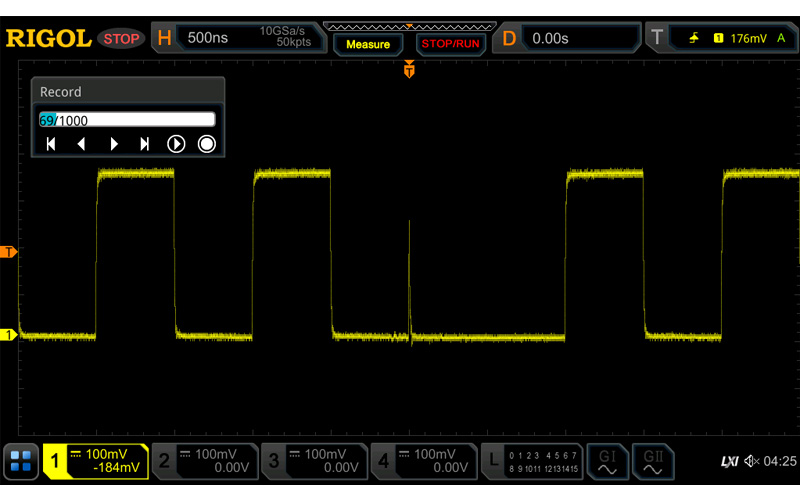

45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形

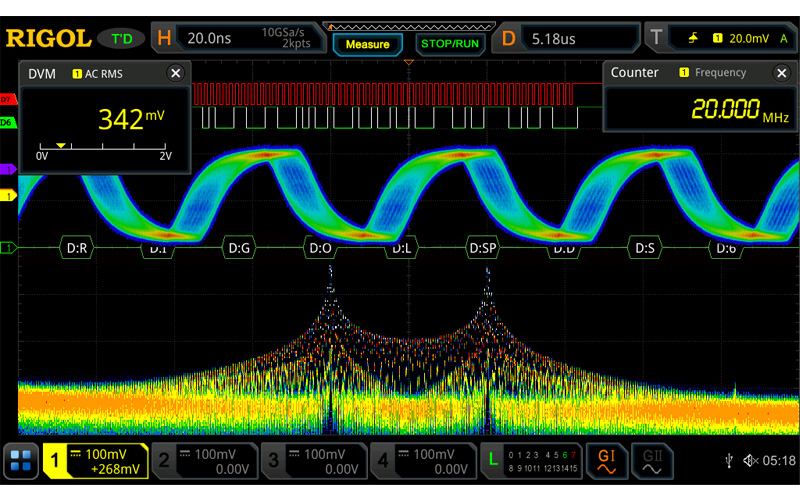

集示波器、逻辑分析仪、任意波形发生器、数字电压表、频率计和累加器及协议分析仪六种独立仪器功能于一体
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k 个上升沿的波形中测得准确的频率值

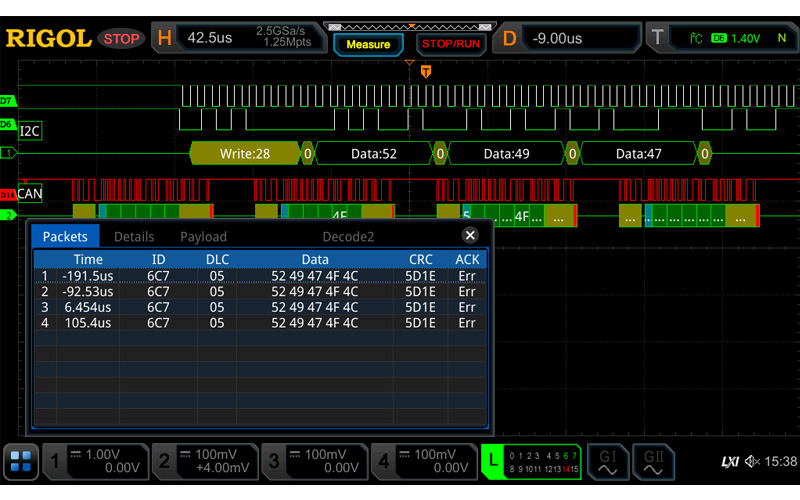

提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码

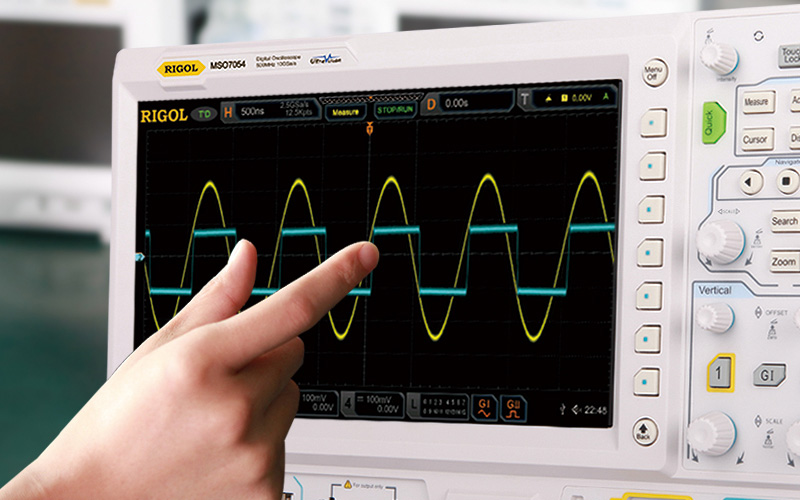

10.1 英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验
配置选型
|
型号 |
模拟带宽 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
内置信号源 |
|
MSO7054 |
500MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
16 |
2CH（选配 |
|
MSO7034 |
350MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
16 |
2CH（选配 |
|
MSO7024 |
200MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
16 |
2CH（选配 |
|
MSO7014 |
100MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
16 |
2CH（选配 |
|
DS7054 |
500MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
|
|
|
DS7034 |
350MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
|
|
|
DS7024 |
200MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
|
|
|
DS7014 |
100MHz |
10GSa/s |
500Mpts（选配） |
600,000wfms/s |
|
|
