RIGOL普源 MSO5000系列数字示波器MSO5074,MSO5072,MSO5104,MSO5102,MSO5204,MSO5354
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
MSO5000系列数字示波器是基于RIGOL UltraVision II代技术的高性能中低端数字示波器，采用9英寸多点电容触摸屏，集7种仪器于一身。
具有超高的采样带宽比和存储深度等优异的性能指标，以及精巧便携的外观设计。
高集成度的ASIC芯片组和创新性的前端无继电器设计，有效地延长了示波器的使用寿命，降低使用成本。
同时，全系列均支持通道数、带宽、仪器功能组合和分析功能的软件升级，可根据不同用户群体的需求量身定制，
从而最大程度帮助用户节省预算，使用户享受最优地测试支持与使用体验。
产品特点
- 模拟通道带宽：350 MHz、200 MHz、100 MHz和70 MHz，支持带宽升级选件
- 2或4个模拟通道（模拟通道数可升级），标配16个数字通道（需选购探头）
- 实时采样率最高达8 GSa/s
- 最高存储深度达200 Mpts（选件）
- 波形捕获率高于500,000个波形每秒
- 多达41种波形参数自动测量，更提供全内存硬件测量功能
- 丰富的串行协议触发和解码功能
- 多达45万帧的硬件实时波形不间断录制和回放功能
- 独立的搜索、导航按键和事件列表
- 内置高级的电源分析软件（选件）
- 集7种独立仪器于一身，包括：示波器、逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、频率计和累加器、协议分析仪
- 9英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
- 丰富的接口：USB Host & Device、千兆LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
- 支持Web Control远程命令控制独有的在线版本升级功能
- 精致小巧的工业设计，便捷的操作

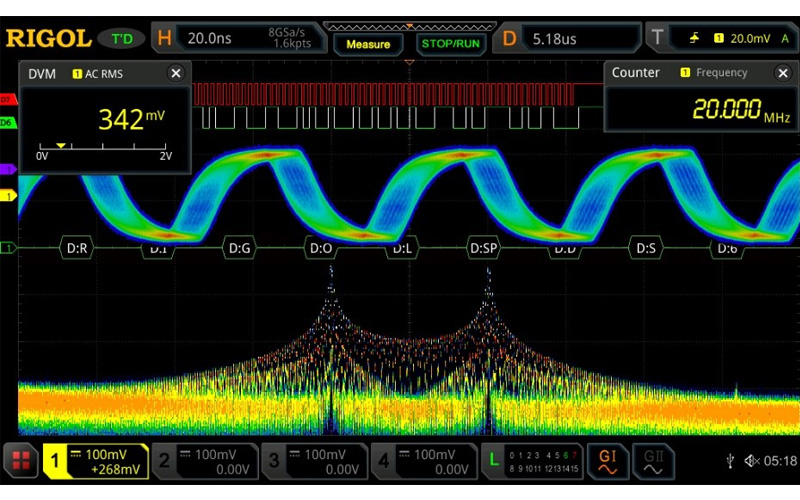

集7种独立仪器于一体，包括一台示波器、一台16 通道逻辑分析仪、一台频谱分析仪、一台任意波发生器、一台数字电压表、一台高精度频率计和累加器以及一台协议分析仪。
MSO5000 系列提供了350 MHz 带宽下最高8 GSa/s 的实时采样率，约23 倍的采样带宽比使其在同级别示波器产品中占据领先地位，同时具备200 Mpts 的超长波形存储深度。
高达500,000 wfms/s 的波形捕获率，可以快速地发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率

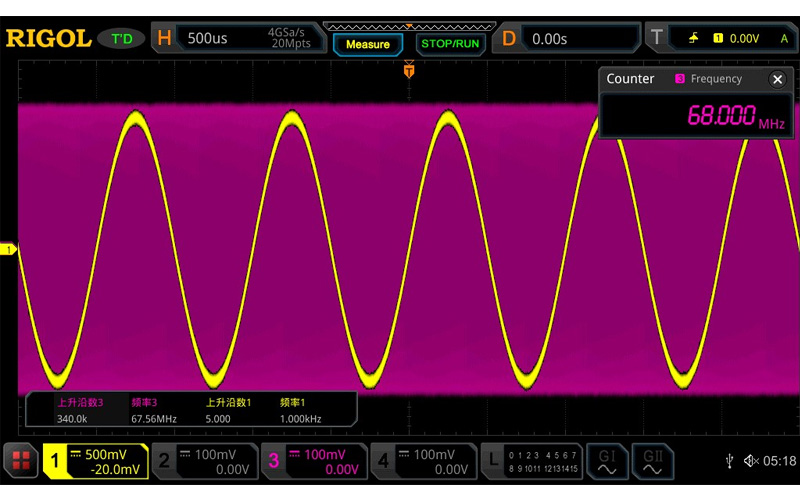

同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有340k 个上升沿的波形中测得准确的频率值
硬件波形录制功能采用了分段存储技术，可以通过设定触发条件实现有选择性地捕获和存储用户关注的信号，并在信号上标记时间，这样既保证了捕获的高效性，又进一步扩展了波形观测的总时间。

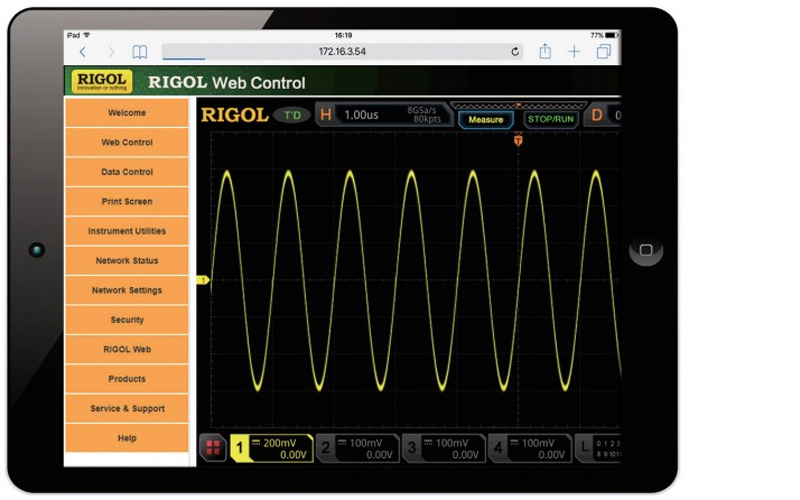

用户只需在Web 浏览器的地址栏内输入示波器的IP 地址，就可以打开Web Control 控制软件，轻松搞定远程控制。

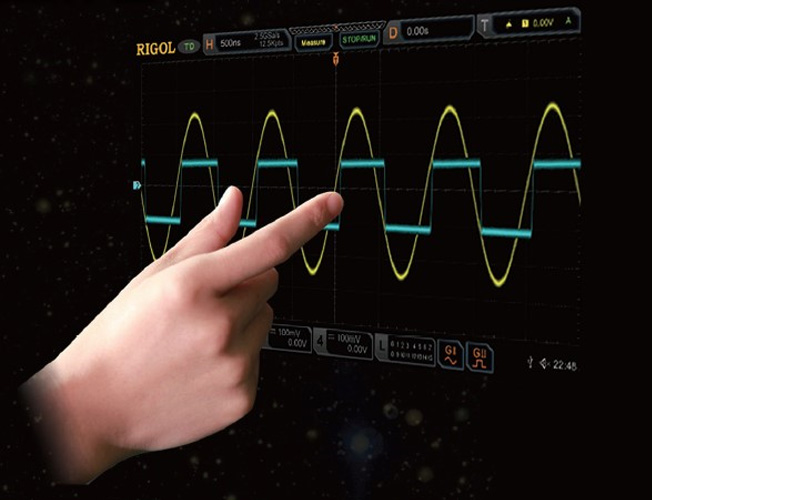

9英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验
配置选型
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
|
MSO5074 |
70MHz |
4 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
|
MSO5072 |
70MHz |
2 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
|
MSO5104 |
100MHz |
4 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
|
MSO5102 |
100MHz |
2 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
|
MSO5204 |
200MHz |
4 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
|
MSO5354 |
350MHz |
4 |
8GSa/s |
200Mpts（选配） |
500,000wfms/s |
16（探头选配） |
