RIGOL普源 MSO/DS1000Z系列数字示波器DS1104Z,DS1074Z,DS1054Z,DS1104Z Plus,DS1074Z Plus
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

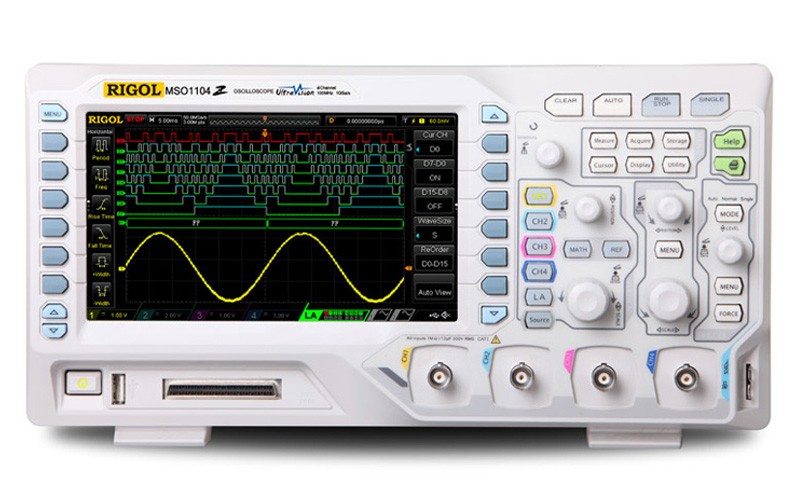

MSO/DS1000Z系列数字示波器是具有4个模拟通道，50MHz ~ 100MHz带宽，1GSa/s采样率的经济型通用数字示波器。
它采用了Ultravision技术平台，延续了深存储和高波形捕获率的特点，具有超高的性价比优势。
其中MSO1000Z系列提供16个数字通道，能够完成混合信号测试；创新的DS1000Z Plus系列，标配了数字通道接口，仅需增加一条RPL1116逻辑探头，即可升级为全功能的MSO。
产品特点
- 模拟通道带宽：100MHz,70MHz,50MHz
- 4个模拟通道，16个数字通道（仅MSO1000Z；DS1000Z Plus可升级为MSO）
- 实时采样率达1GSa/s
- 标配存储深度达12Mpts,选配达24Mpts
- 波形捕获率达30,000个波形每秒
- 多达6万帧的硬件实时波形不间断录制和回放功能（选配）
- 独创的UltraVision技术
- 通过MSO升级选件（MSO1000Z Upgrade Package）可升级为MSO（仅DS1000Z Plus）
- 丰富的触发和总线解码功能
- 低底噪声，垂直档位 1 mV/div～10 V/div
- 内置25MHz双通道函数/任意波发生器（仅带有信号源通道的数字示波器）

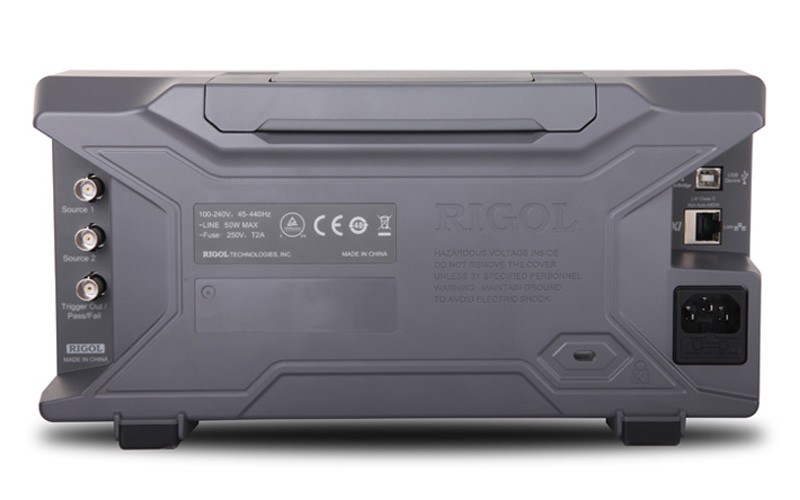

- 丰富的接口：USB Host&Device、LAN(LXI)、AUX

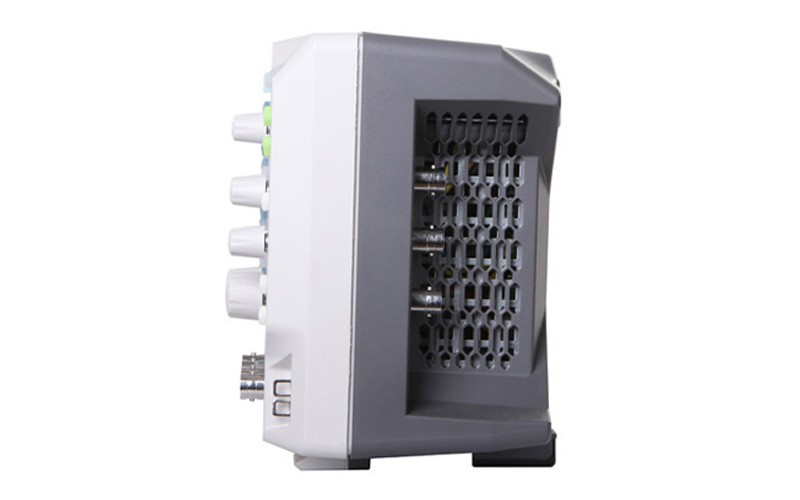

- 新颖精巧的工业设计，便捷的操作
- 7英寸WVGA（800×480）TFT液晶屏，多级波形灰度显示
2通道的价格获得4通道产品，标准配置4个模拟通道，方便同时测量多路信号

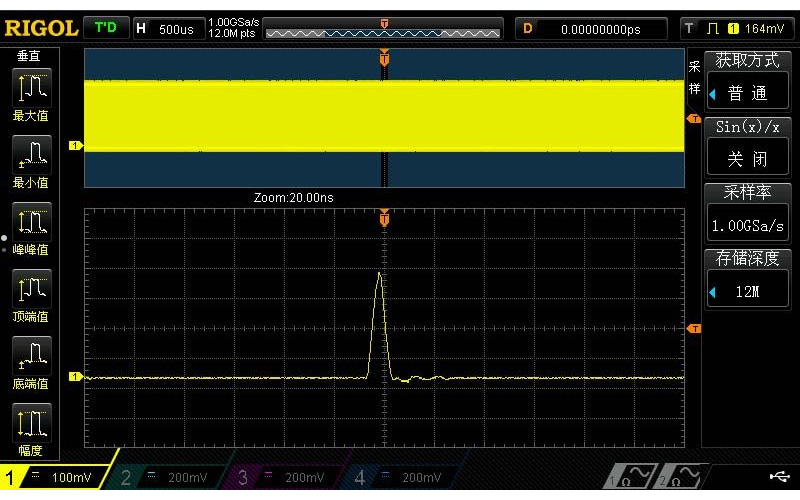

标配12M，选配可达24M超长存储深度。（数字通道6M标配，选配12M）让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。

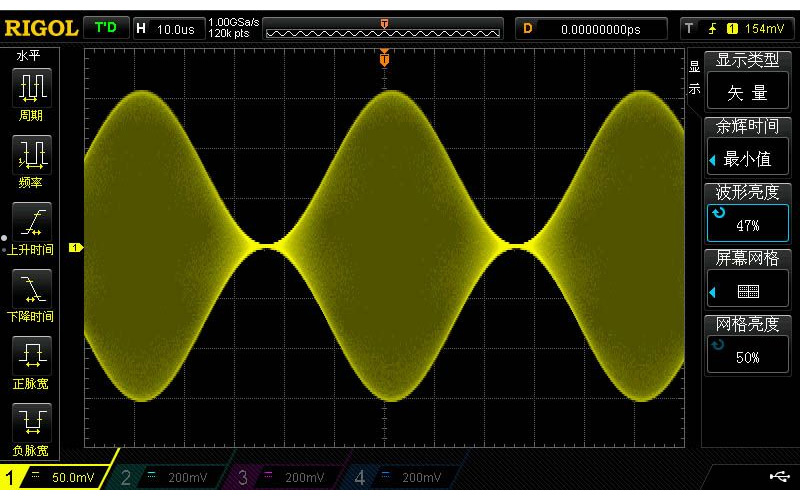

多级灰度显示能力，提供类似荧光显示效果，波形变化分毫毕现。
提供波形录制功能选件，记录波形变化，便捷地回放波形，找出故障所在。

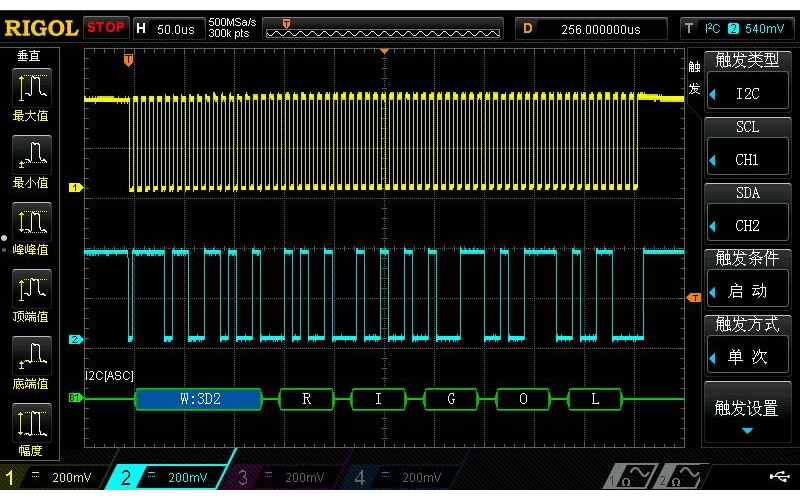

提供总线触发和解码选件，支持RS232/UART、I2C、SPI总线。

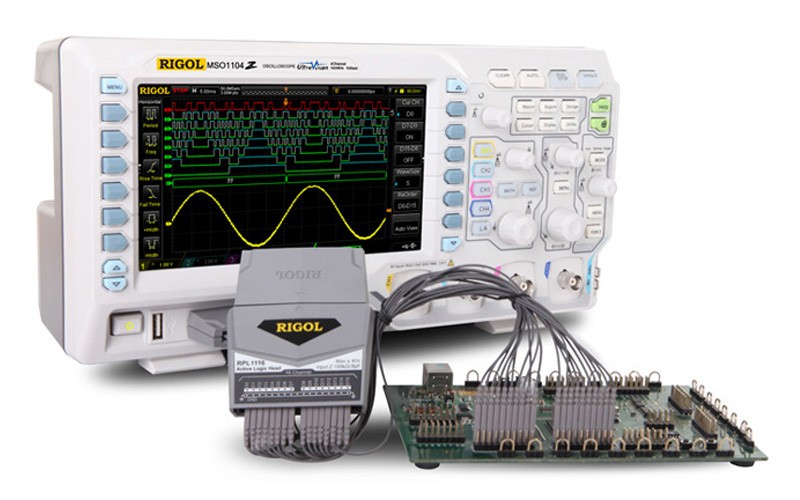

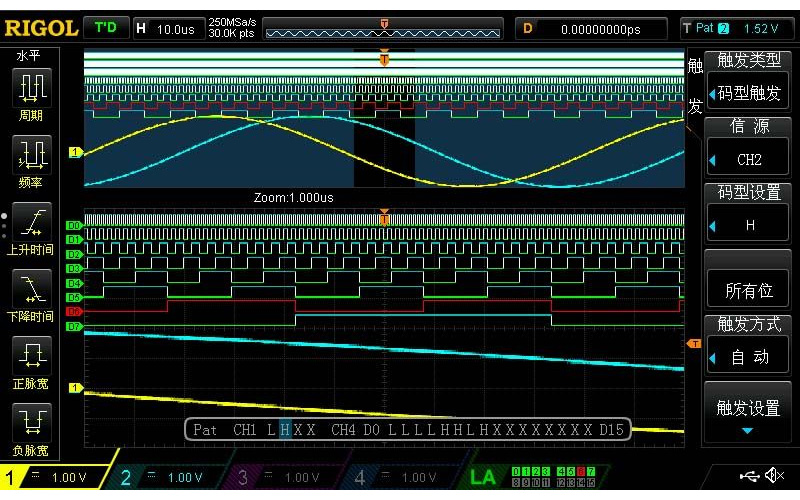

MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析，DS1000Z Plus可升级为MSO。

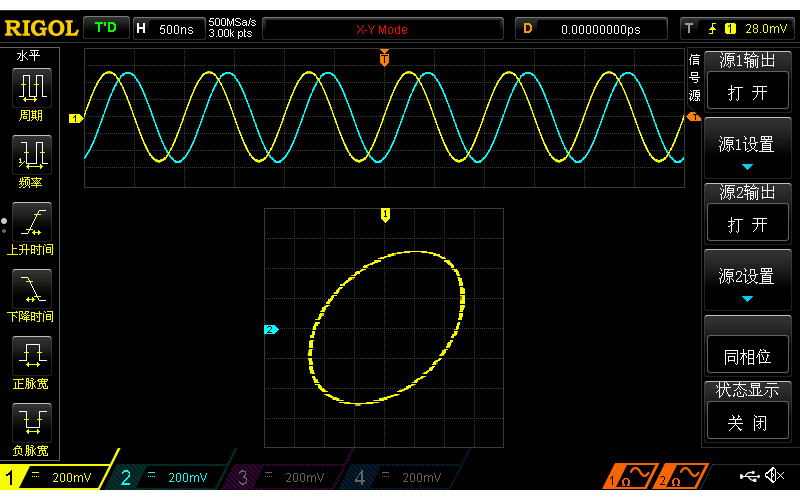

提供带有双路25MHz任意波形发生器型号，将示波器、逻辑分析仪及信号源三合一，带给您更高效的测试体验。
配置选型
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获率 |
数字通道 |
|
DS1104Z |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
- |
|
DS1074Z |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
- |
|
DS1104Z-S |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
- |
|
DS1074Z-S |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
- |
|
MSO1074Z |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16 |
|
MSO1074Z-S |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16 |
|
MSO1104Z |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16 |
|
MSO1104Z-S |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16 |
|
DS1054Z |
50MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
- |
|
DS1074Z Plus |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16(Opt） |
|
DS1074Z-S Plus |
70MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16(Opt） |
|
DS1104Z Plus |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16(Opt） |
|
DS1104Z-S Plus |
100MHz |
4 |
1GSa/s |
24Mpts |
30,000wfms/s |
16(Opt） |
