Tektronix泰克AWG70000 任意波形发生器
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

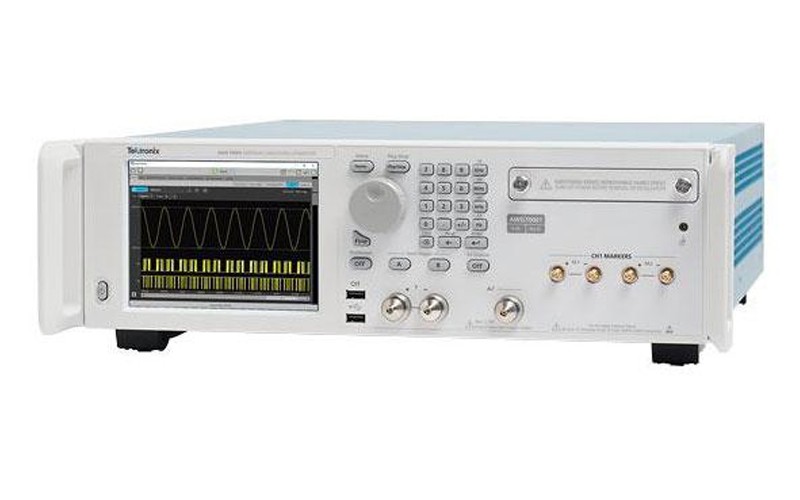

AWG70000 系列任意波形发生器代表先进的采样率、信号保真度和波形内存，非常适合复杂组件、系统和试验的设计、测试和操作。 AWG70000 系列具有高达 50 GS/s 和 10 位垂直分辨率，提供领先的信号激励解决方案，可方便地生成理想、失真和“真实”信号。

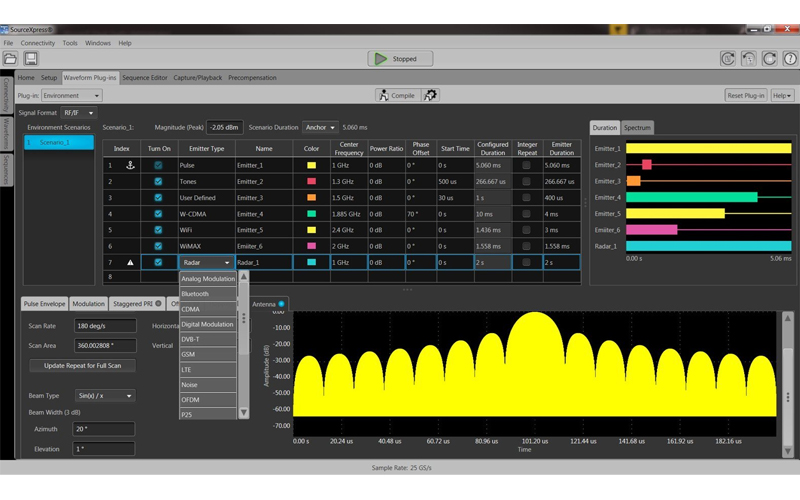

构建多发射极射频信号环境变得非常简单
近年来，已有建议书提出通信系统在雷达波段运行，从而缩短雷达和射频信号环境的距离。泰克已为当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定应用创建特定的射频环境。
支持的应用包括模拟/仿真 EW 监测的任何实际无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。
- 能够创建多个场景并在一次编译中分配到不同的 AWG 通道。用户最多可以创建 50 个场景。
- 场景由各个射频发射极信号组成，每个场景用户最多可以定义 100 个发射极

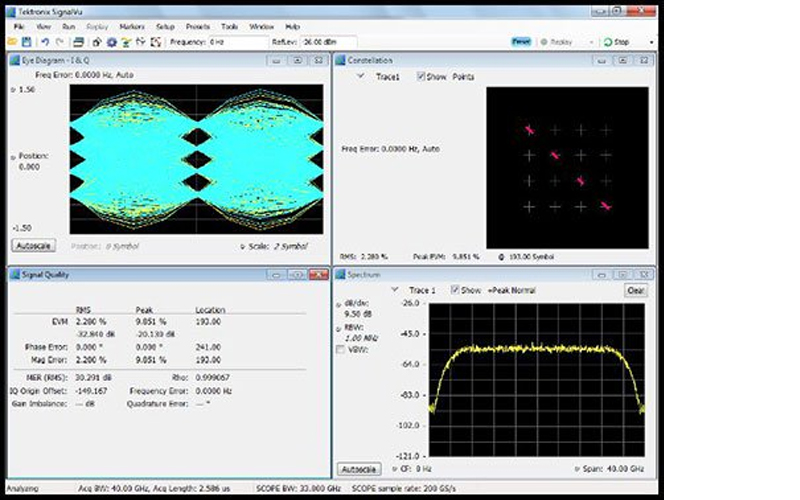

干净、真实的生命信号
10 位分辨率和全范围采样率（高达 50 Gs/s），可让您模拟复杂的环境、重新创建感兴趣的对象和可靠地生成精确的测试信号，全部具有低误差向量幅度 (EVM) 和噪声。 直接生成可达 18 GHz 带宽的信号或生成基带 I/Q 流。
- 10 位分辨率
- SFDR

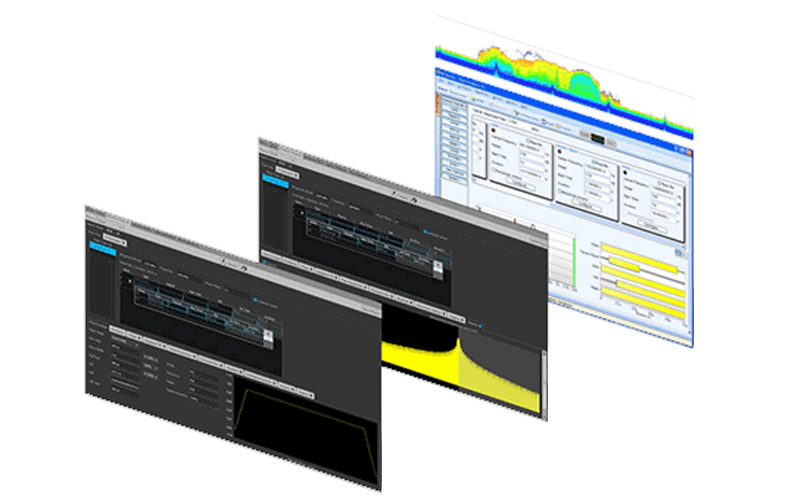

可让您随心所欲的工具
AWG 软件库支持快速形成波形，插入抖动，预失真波形获取领先误差向量幅度 (EVM)，甚至模拟复杂的真实世界环境。 所有波形插件都顺利整合到 AWG GUI，在您无法将其带入实验室时可以在您的 PC 上运行。 生成您所需的所有波形，无需编译费用。
- 射频通用插件 适合一般波形创建需求
- 预补偿 实现业内领先的性能
- 高速串行和 ISI 适合创建标准或插入抖动
- 多音调和线性调频 插件

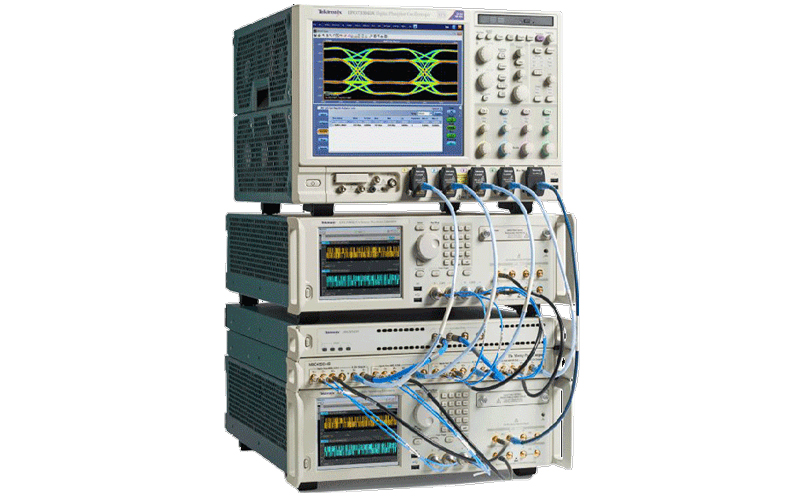

测试更多信号， 测试速度更快， 立即测试
AWG70000 打开包装后只需几分钟就可以使用，可加快测试步伐。 AWG 同步集线器可让即插即用仪器同步，允许实验或测试设置轻松扩展。 设置起来也很容易，使您减少同步所花时间，留出更多时间进行测试。
- 时滞小于 10ps 意味着仪器之间紧密同步
- AWG 同步集线器 具有同步多达 4 个 AWG 所需的所有电缆和硬件。
- SourceXpress 软件可实现灵活的远程仪器控制，支持多台同步仪器

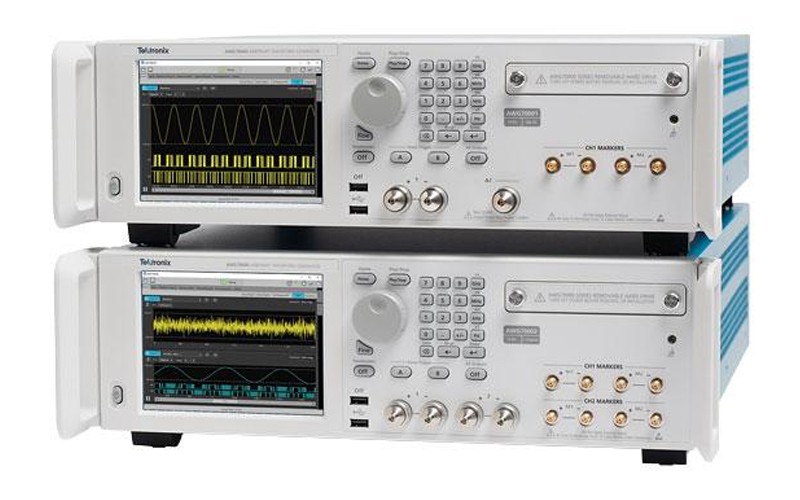

配置选型
|
型号 |
模拟通道 |
垂直分辨率 |
模拟带宽 |
输出频率 |
最大采样率 |
|
AWG70001A |
1 |
8, 9, or 10 bits |
Up to 14 GHz |
20 GHz |
50 GS/s |
|
AWG70001B |
1 |
8, 9, or 10 bits |
Up to 15 GHz |
20 GHz |
50 GS/s |
|
AWG70002B |
2 |
8, 9, or 10 bits |
Up to 13.5 GHz |
10 GHz |
25 GS/s |
